max31865 capteur de température pt100
CATEGORIE: Capteur de Pression, TempErature et d'HumiditE 🌡️ ❄️
ref: EE062 700 DA
DETAILS
Pour une mesure de température précise, rien ne bat une sonde RTD en platine. Les RTDs ( Resistance temperature detectors ) sont des capteurs qui contiennent une résistance qui change en fonction de la température, comme une sorte de thermistance. Dans ce capteur, la résistance est une petite bande de platine qui mesure 1000 ohms à 0°C, d’où le nom PT1000. Comparé à la plupart des thermistances PTC/NTC, la PT en RTD est plus stable et plus précise, mais aussi plus chère. Les PT1000 ont été utilisé durant des années dans les laboratoire et l’industrie et elle ont fait leurs preuves.

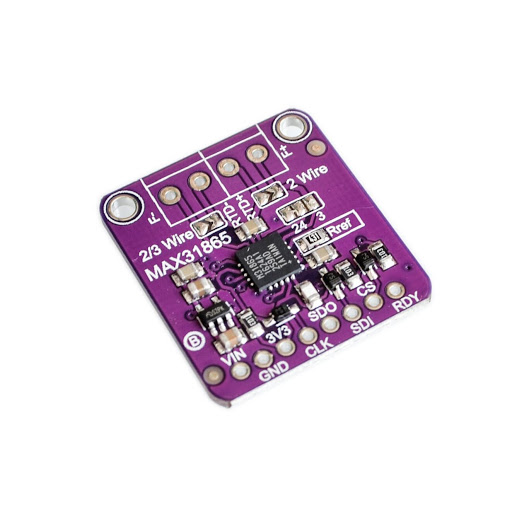

Pour obtenir une bonne mesure et une bonne précision avec un capteur de température PT100, vous devez utiliser un amplificateur capable de lire une faible résistance. Encore mieux si vous disposez d’un ampli capable d’ajuster et de compenser la résistance perdue dans les câbles. Cet amplificateur à base de MAX31865 est idéal pour utiliser les PTC1000 RTD en 2, 3 ou 4 fils.
Vous pouvez le connecter en liaison SPI sur votre micro-contrôleur, ou lire directement la valeur analogique issue de l’ADC interne. Une résistance de précision de 430 ohms à 1% sert de référence. Une sélection d’exemple sont fournis et permettent de calculer la température basé sur la résistance.
Cette carte breakout dispose de son propre régulateur 3,3V et d’une adaptation de signaux qui permettent de l’utiliser en 5V ou 3,3V. Les cartes sont vendues assemblées et testées avec un connecteur mâle et deux borniers à vis non soudés. La sonde PT1000 n’est pas vendu avec l’amplificateur.
Caractéristiques
- Conversion simple de la résistance RTD platine en valeur numérique
- Prise en charge de 100 Ω à 1 kΩ (à 0 ° C) RTD en platine (PT100 à PT1000)
- Compatible avec les connexions de capteurs à 2, 3 et 4 fils
- Temps de conversion: 21 ms max
- Résolution ADC 15 bits; résolution de température nominale 0,03125 ° C (varie en raison de la non-linéarité RTD)
- Précision totale dans toutes les conditions de fonctionnement: 0,5 ° C (0,05% de la pleine échelle) max
- Protection d’entrée ± 50 V
- Entrées V REF entièrement différentielles
- Détection de défaut (élément RTD ouvert, RTD court-circuité à une tension hors plage ou court-circuit à travers l’élément RTD)
- SPI-compatible interface
- Boîtier TQFN 20 broches.
Dimensions : 28.0mm x 25.5mm x 3.0mm
Poids : 2.7g
