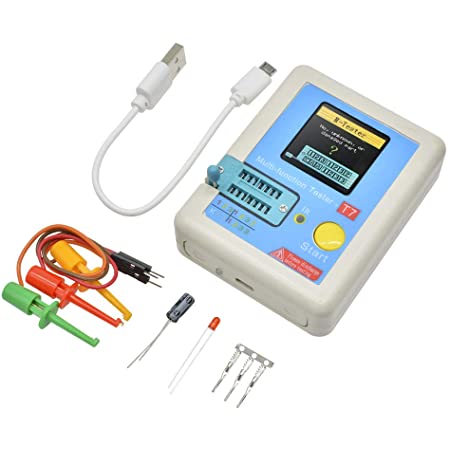

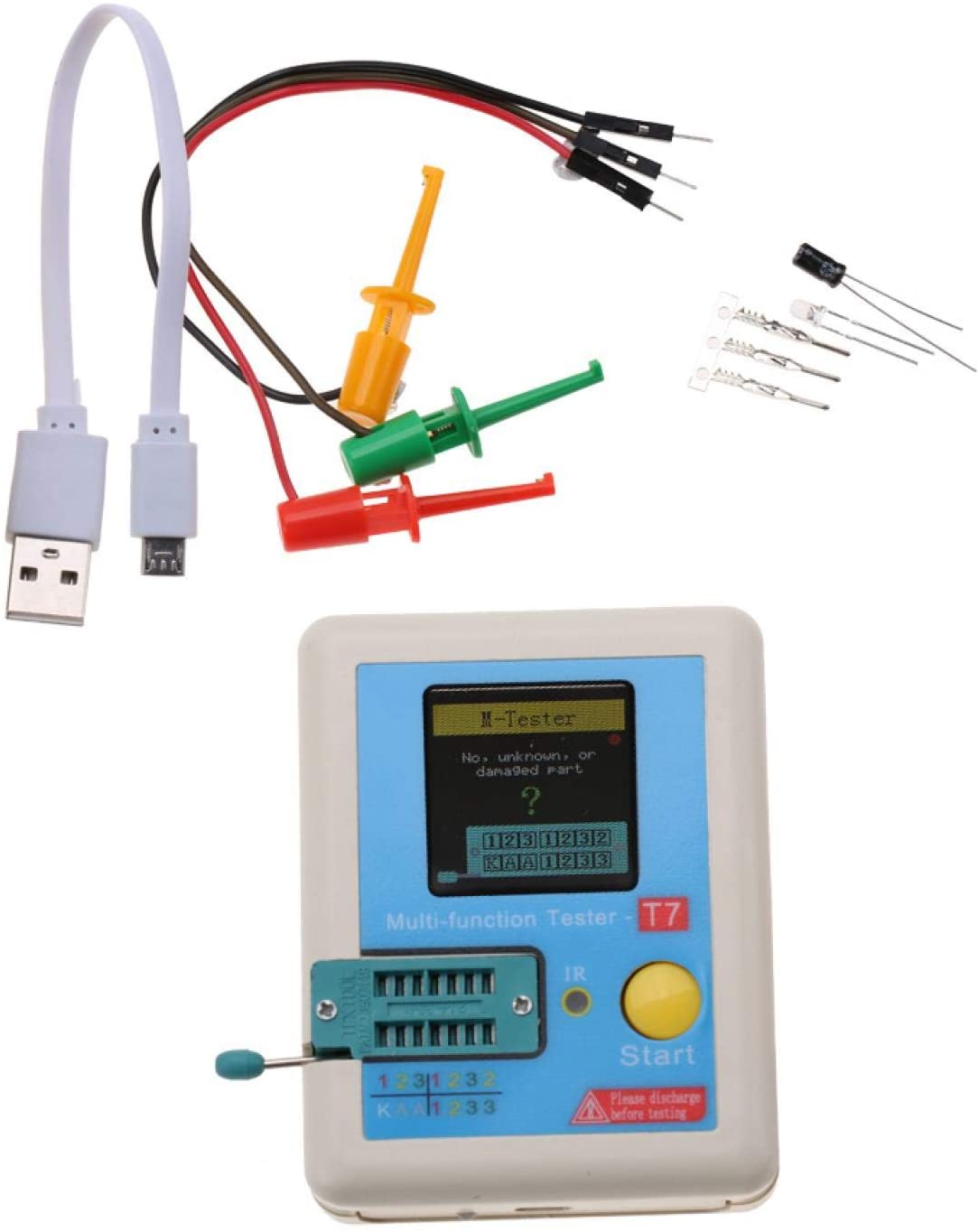

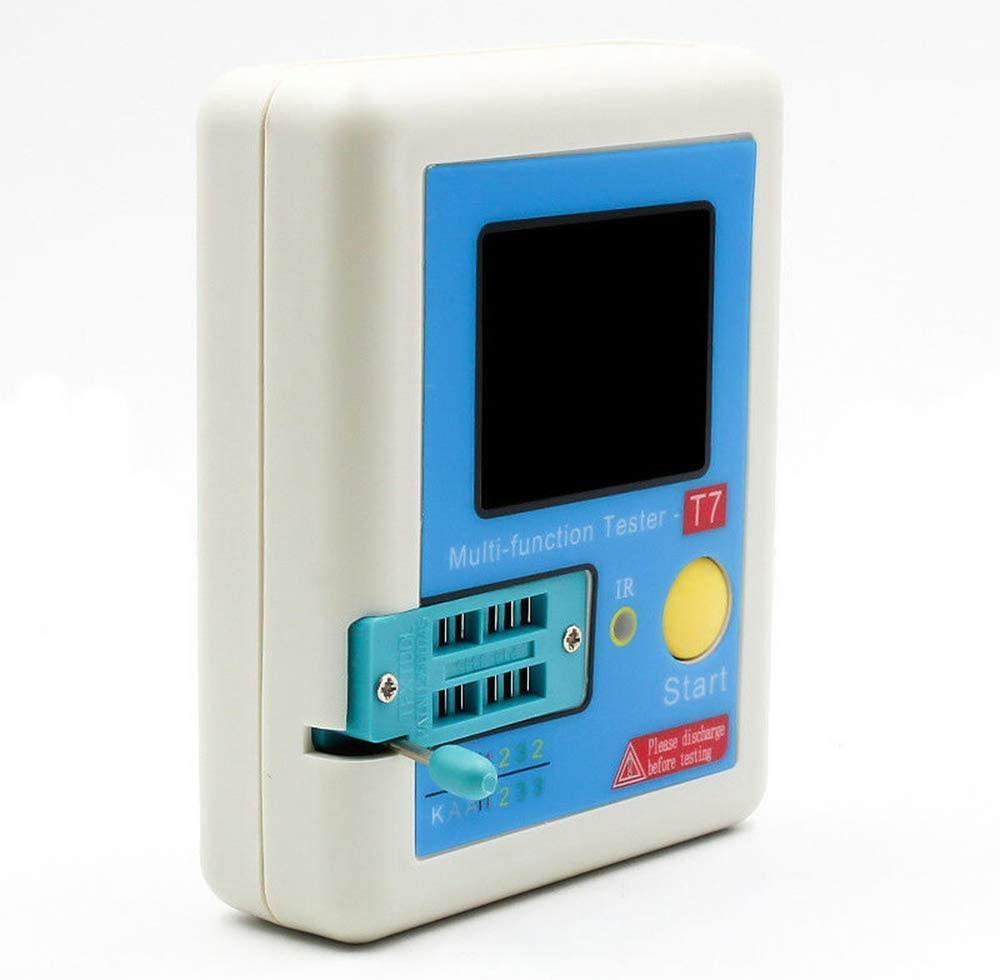

Description du produit

LCR-T7

Écran TFT 160x128

-Touche multifonction

-Transistor zone d'essai

-Zone de test de Diode Zener

-Fenêtre du récepteur IR

-Interface de chargement Micro USB

-Indicateur de Charge LED

1.1 caractéristiques

TC-V2.12k est un TFT affichage graphique Testeur Multifonctions.

L Transistor Testeur

-Détection automatique de zener diode0.01-30V

-Auto-test avec calibrage automatique

L IR décodeur

-Supporte le codage IR Hitachi

-IR affichage de forme d'onde

-Réception infrarouge instruction

L Autre

-Résultats de mesure utilisant l'affichage graphique TFT (160x128)

-Une opération clé

-Mise hors tension automatique (délai réglable)

-Batterie Li-ion rechargeable haute capacité intégrée

-Détection de tension de batterie Li-ion-Écran TFT 160x128

-Touche multifonction

-Transistor zone d'essai

-Zone de test de Diode Zener

-Fenêtre du récepteur IR

-Interface de chargement Micro USB

-Indicateur de Charge LED

1.1 caractéristiques

TC-V2.12k est un TFT affichage graphique Testeur Multifonctions.

L Transistor Testeur

-Détection automatique de zener diode0.01-30V

-Auto-test avec calibrage automatique

L IR décodeur

-Supporte le codage IR Hitachi

-IR affichage de forme d'onde

-Réception infrarouge instruction

L Autre

-Résultats de mesure utilisant l'affichage graphique TFT (160x128)

-Une opération clé

-Mise hors tension automatique (délai réglable)

-Supporte le chinois et l'anglais

Avertissement: Batterie Li-ion intégrée, il est strictement interdit au testeur de plonger dans l'eau ou près d'une source de chaleur!

Avertissement: Pour votre sécurité personnelle, veuillez respecter strictement les spécifications et les précautions d'utilisation de la batterie Li-ion!

1 Notice d'utilisation

1.1 clé définitions opérationnelles

La touche multifonction a deux actions:

L appuyez brièvement: appuyez sur la touche et pas moins de 10 ms, relâchez la touche dans les 1.5 secondes

L appuyer longuement: appuyer sur la touche pendant plus de 1.5 secondes

1.2 puissance sur

En état de mise hors tension, appuyez brièvement sur la touche multifonction, le testeur est allumé et mesuré automatiquement.

L mise sous tension et interface de mesure

1.3 détecter transistor

Dans
L'état de mise hors tension ou le test est terminé, mettez l'élément de test dans
La zone de test du transistor du siège de test, et appuyer sur la poignée de verrouillage,
Appuyez brièvement sur la touche multifonction, le testeur mesure automatiquement,
Affichage graphique des résultats de mesure lorsque le test est terminé.

Avertissement: Veillez toujours àDÉCHARGECondensateurs avant de les connecter au testeur! Le testeur peut être endommagé avant de l'allumer!

Avertissement:
Nous ne recommandons pas d'utiliser le testeur pour mesurer la batterie! Le
La tension de la batterie doit être inférieure à 4.5V, sinon le testeur peut être
Endommagé!

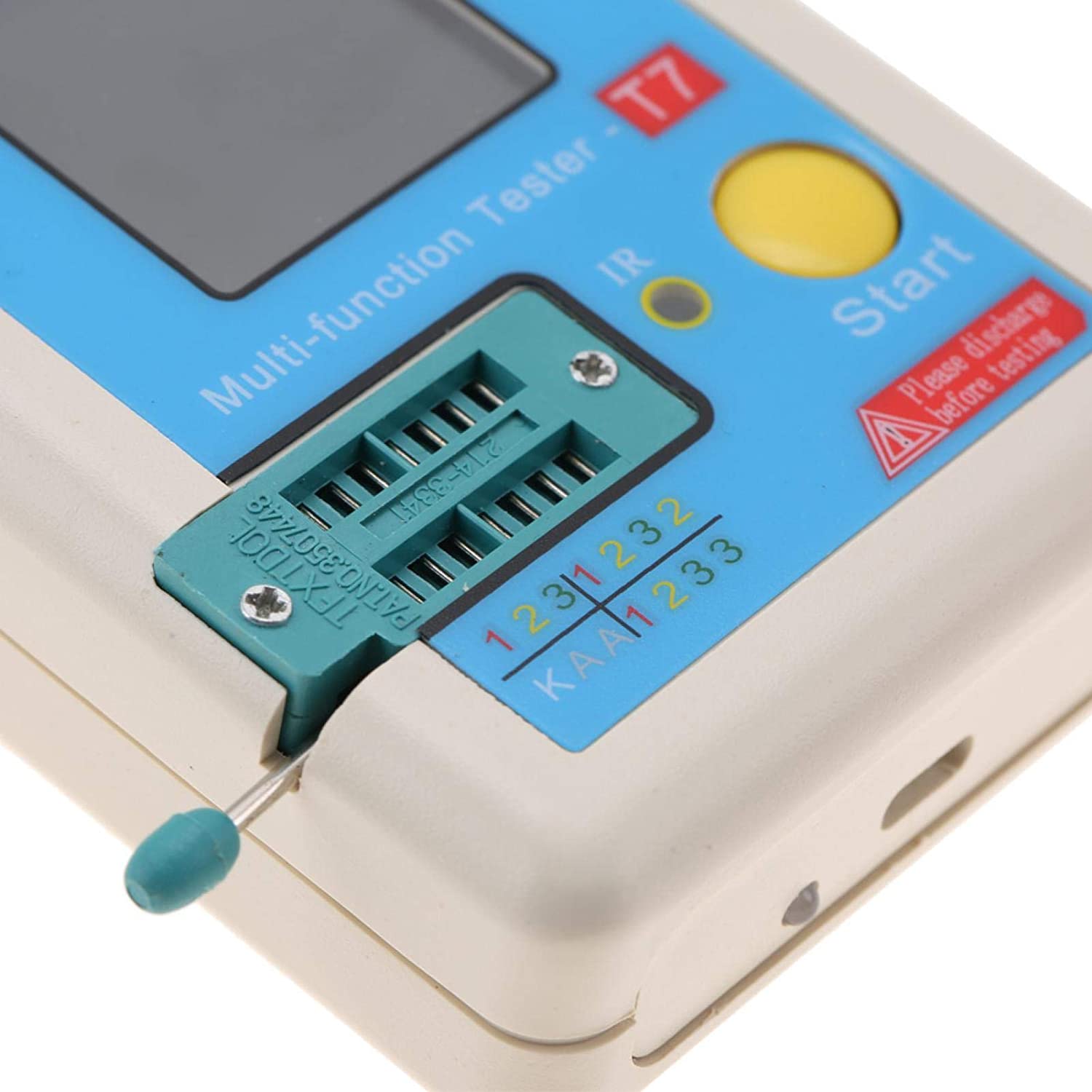

L le placement des Composants

Le siège de Test est divisé en transistors et zone de test de diode zener, détaillée dans la Description 1.1.
