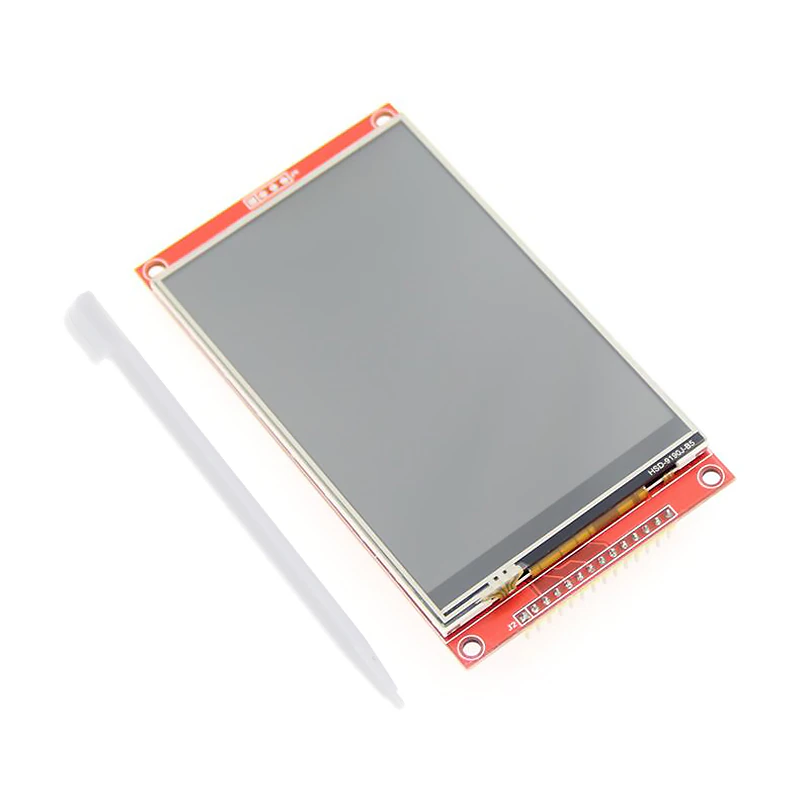

LCD TFT LCD Couleur 4.0 pouces Tactile

1.Description:

C'est un écran LCD couleur TFT tactile de 4.0 pouces. Le module d'affichage à cristaux liquides adopte le mode de communication de SPI de 4 fils, le circuit intégré de conducteur est ILI9488, la résolution est 480x320, et il a la fonction de contact. Le module contient l'écran d'affichage à cristaux liquides, le circuit de contrôle de rétro-éclairage et le circuit de contrôle d'écran tactile.

2. Caractéristique:

1>. Écran couleur de 4.0 pouces, supporte l'affichage couleur 65K, affiche des couleurs riches

2>. Résolution 480*320 HD, fonction tactile en option

3>. En utilisant le bus série SPI, seulement quelques IO peuvent éclairer l'affichage

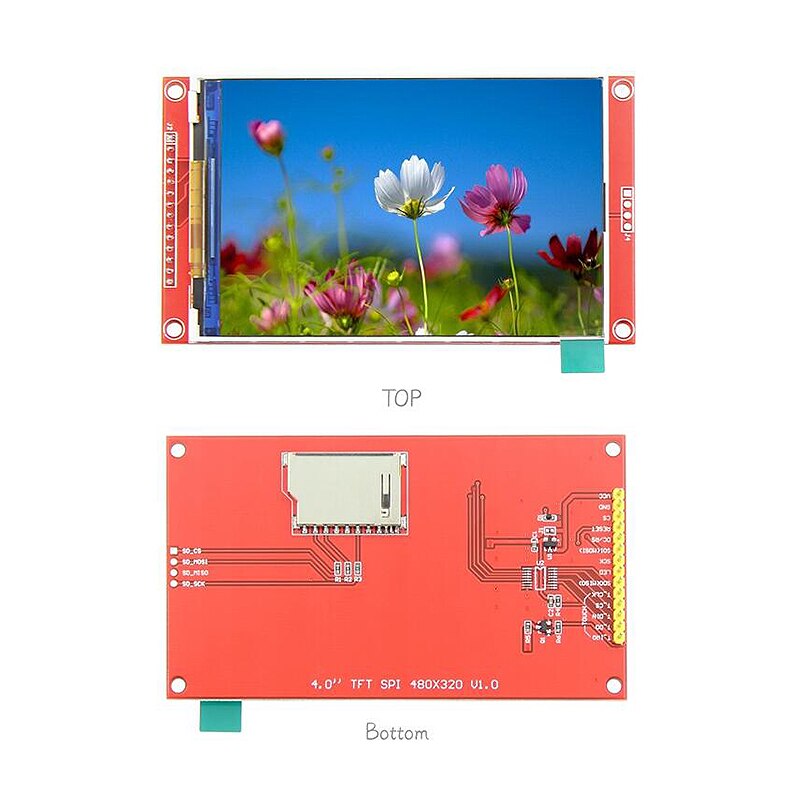

4>. Avec emplacement pour carte SD pour une expérience d'extension facile

5>. standard de processus de qualité militaire, travail stable à long terme

6>. Fournir un support technique d'entraînement de bas niveau

3.Description:

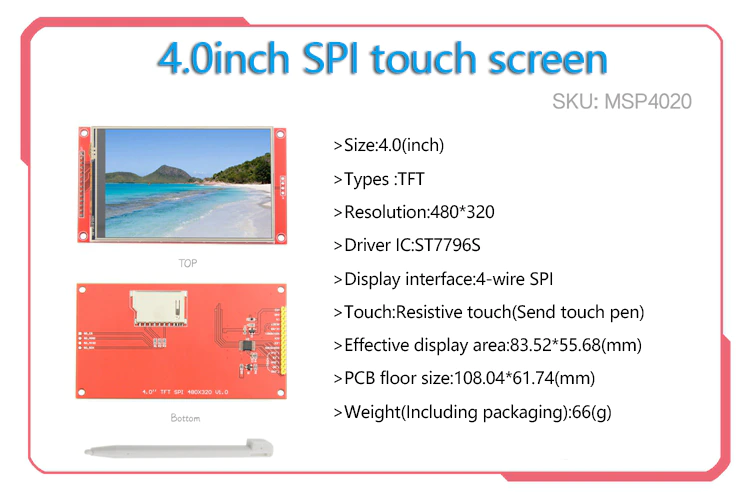

1>. Nom du produit: écran LCD couleur tactile TFT 4.0 pouces

2>. Couleur d'affichage: rvb

3>. Taille de l'écran: 4.0 pouces

4>.Type:TFT

5>.Driver IC:ST7796S

6>. Résolution: 480*320(Pixel)

7>. Interface de Module: interface SPI à 4 fils

8>.VCC tension d'alimentation: 3.3V ~ 5V Tension de Port IO

9>.Logic: 3.3V(TTL)

10>. Consommation d'énergie: TBD

11>. Température de travail:-20 ℃ ~ 60 ℃

12>. Température de stockage:-30 ℃ ~ 70 ℃

13>. Humidité de travail: 5% ~ 95% hr

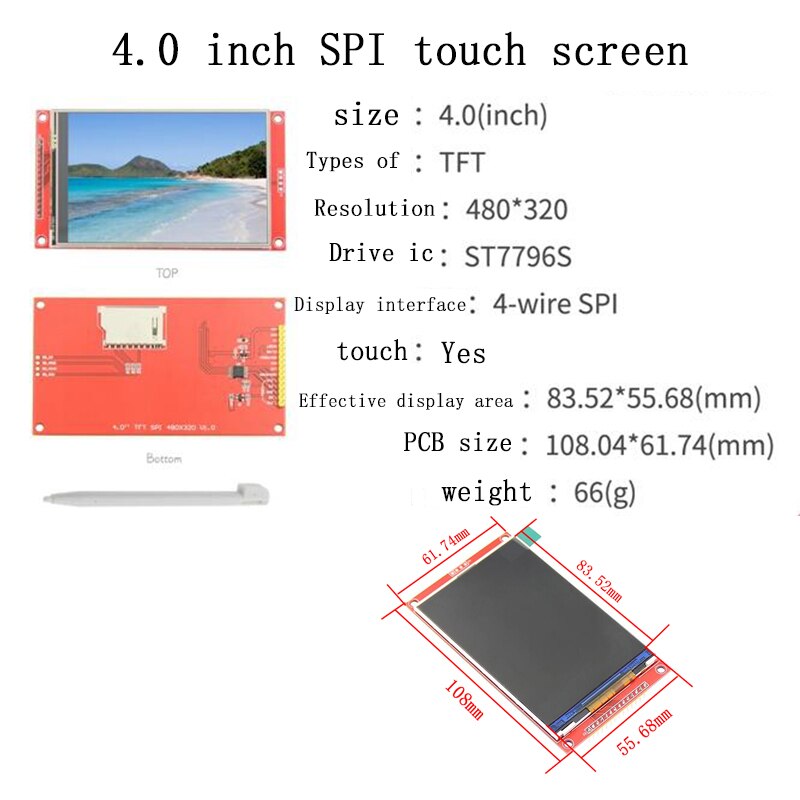

14>. Zone Active (zone AA):55.68x83.52mm

15>. Taille du Module: 108*63*17mm Stylo 16>.Touch: 88*8*5mm

5. Définition de l'interface:

1>.VCC: entrée d'alimentation 3.3V

2>.GND: terre (puissance d'entrée négative)

3>.CS: puce LCD sélectionnez le signal, bas niveau activer

4>.RESET: signal de réinitialisation LCD, réinitialisation de bas niveau

5>.DC/RS: registre LCD/signal de sélection de données (haut niveau: registre, bas niveau: données)

6>.SDI(MOSI): signal de données d'écriture de bus SPI

7>.SCK: signal d'horloge de bus SPI

8>.LED: contrôle de rétro-éclairage, éclairage de haut niveau, sinon led de contrôle, connectez 3.3V toujours lumineux

9>.SDO(MISO): signal de données de lecture de bus SPI, si vous n'avez pas besoin de la fonction de lecture, vous ne pouvez pas le connecter

10>.T_CLK: signal d'horloge de bus SPI tactile

11>.T_CS: puce d'écran tactile sélectionnez le signal, bas niveau activer

12>.T_DIN: entrée de bus SPI tactile

13>.T_DO: sortie de bus SPI tactile

14>.T_IRQ: signal d'interruption d'écran tactile, niveau bas quand le contact est détecté

6. Paquet:

1>.1 écran LCD couleur tactile TFT 4.0 pouces

2>.1 stylo tactile
