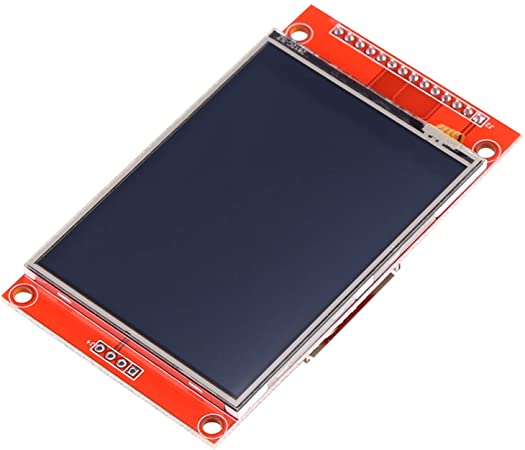

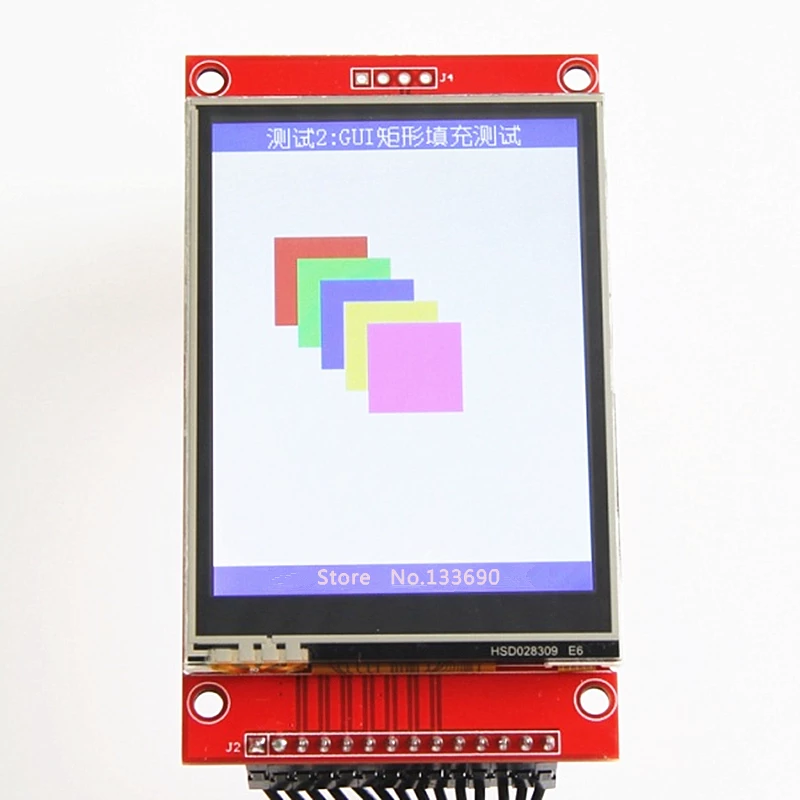

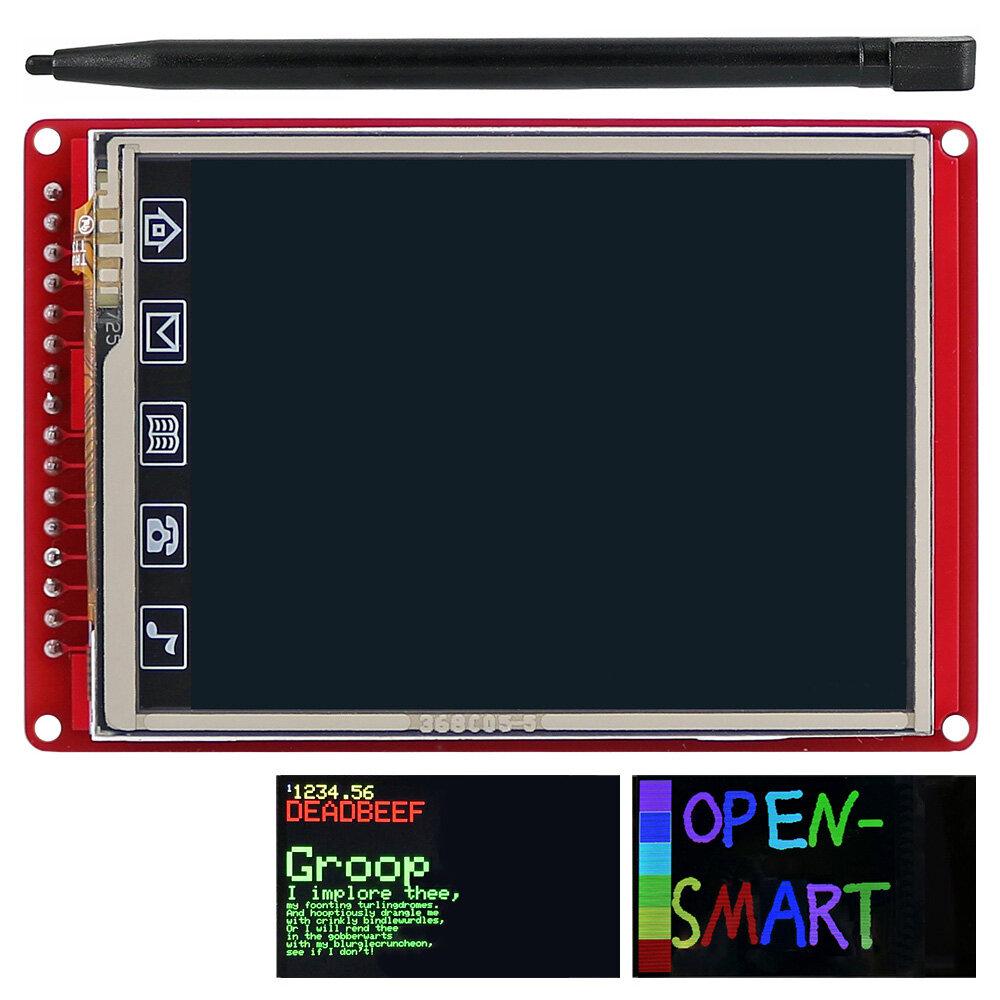

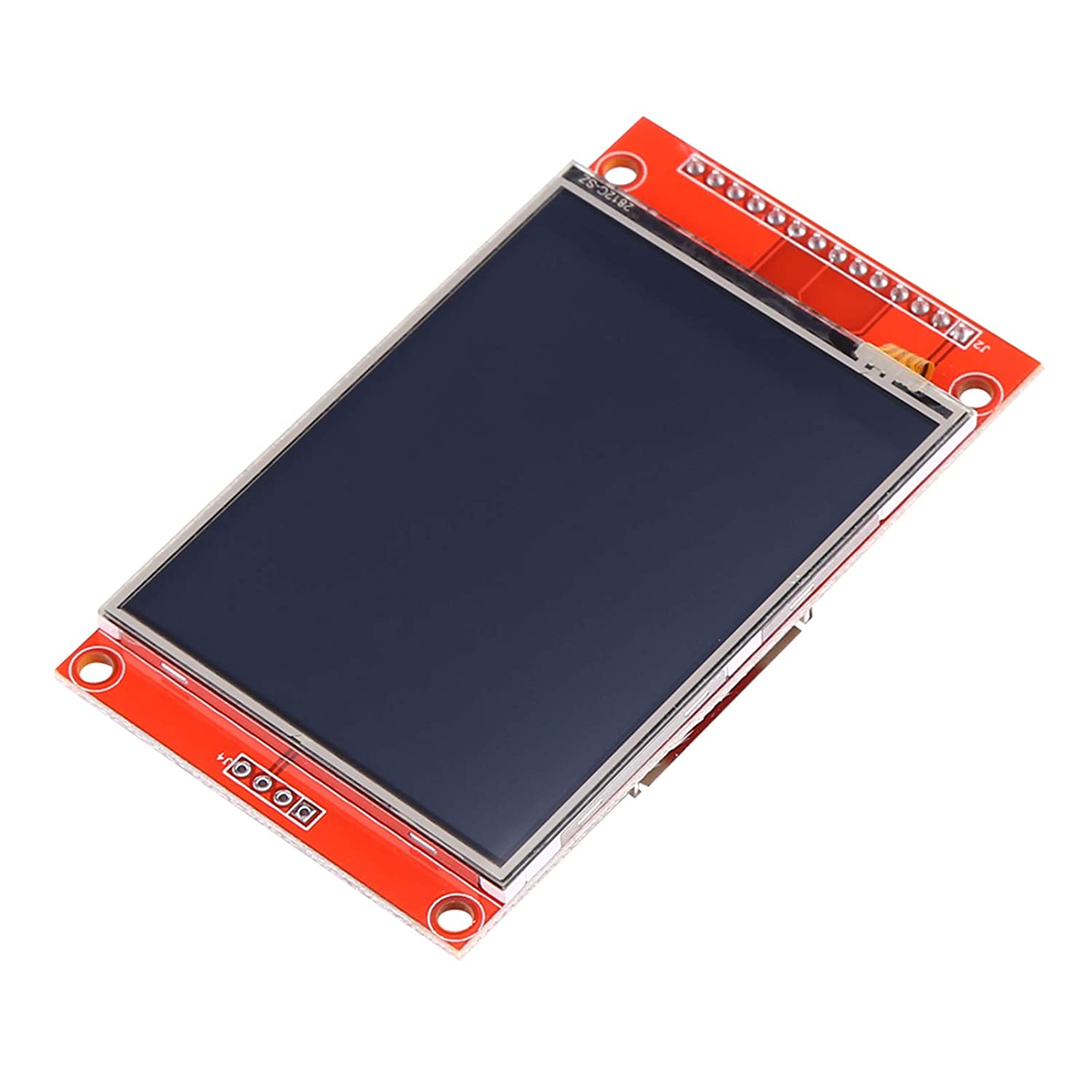

LCD TFT couleur 2.8 pouces tactile
CATEGORIE: LCD ALPHANUMERIC
ref: FF053 000 DA
DETAILS
Présentation du produit
Écran couleur de 2.8 pouces, prend en charge l'affichage couleur 16 bits rvb 65K, affichage couleur riche
Résolution 320x240, fonction tactile optionnelle
En utilisant le bus série SPI, seuls quelques e/s peuvent éclairer l'écran
Emplacement pour carte SD pour une expérience d'extension facile
Fournit un programme d'échantillon riche
Norme de processus de niveau militaire, travail stable à long terme
Fournir une assistance technique pour les conducteurs sous-arrangés
Paramètres du produit
Le nom du paramètre
Couleur d'affichage rvb 65K
Touche de ceinture SKU: MSP2807
Pas de contact: MSP2806
Taille (2.8 pouces)
Type TFT
Puce de pilote ILI9341
Résolution 320*240 (Pixel)
Interface de Module Interface SPI à 4 fils
Zone d'affichage efficace (zone AA)
Taille de la plaque de base du Module PCB 50.0x86.0(mm)
Température de fonctionnement-20 ℃ ~ 60 ℃
Température de stockage-30 ℃ ~ 70 ℃
Tension d'alimentation VCC 3.3V ~ 5V
Tension de port IO logique 3.3V(TTL)
La consommation électrique est d'environ 90mA
Poids du produit 25(g)
La définition de l'interface
Numéro de série description du numéro de broche
1 entrée d'alimentation VCC 5V/3.3V
2 la mise à la terre GND
Signal de sélection du panneau LCD CS, activation de bas niveau
Signal de réinitialisation LCD, réinitialisation de bas niveau
DC/RS LCD registre/signal de sélection de données, niveau bas: registre, niveau élevé: données
6 bus SPI SDI(MOSI) écrit les signaux de données
SCK SPI bus signal d'horloge
Contrôle de rétroéclairage à 8 LED, éclairage de haut niveau, si aucun contrôle, connectez une lumière constante de 3.3V
Le bus SPI 9 SDO(MISO) lit les signaux de données et peut ne pas être connecté si aucune fonction de lecture n'est requise
(Ce qui suit est le câblage du signal de l'écran tactile. Si le toucher n'est pas nécessaire ou si le module lui-même n'a pas de fonction tactile, il est possible qu'il ne soit pas connecté.)
10 T _ CLK touche le signal d'horloge du bus SPI
Écran tactile 11 T _ CS sélectionnez le signal, activation de niveau bas
12 T _ DIN touche l'entrée SPI bus
13 T _ DO touche la sortie du bus SPI
L'écran tactile 14 T _ IRQ arrête le signal et est faible lorsque le toucher est détecté
