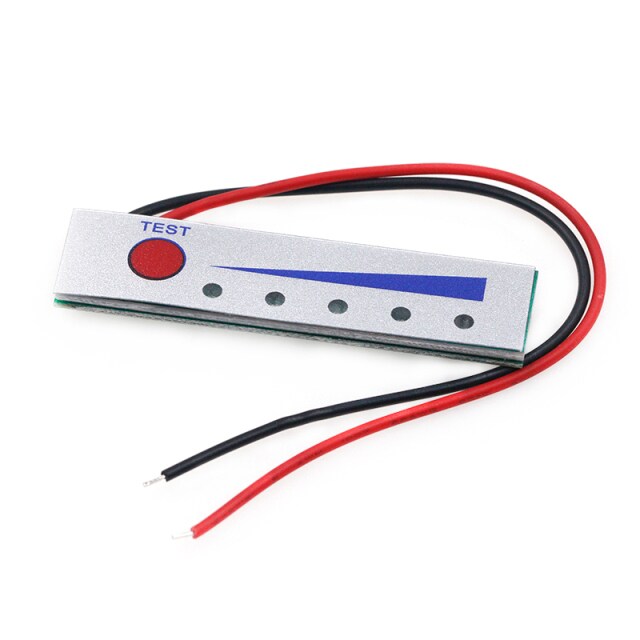

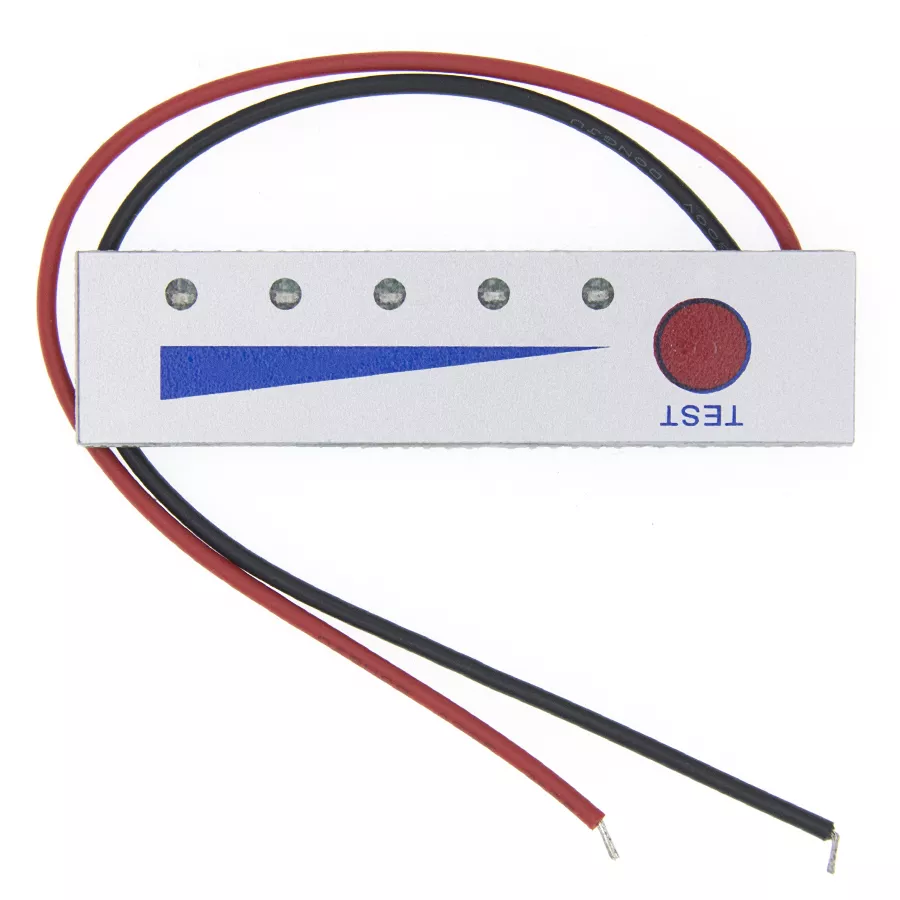

Indicateur de niveau de batterie au Lithium 1S 2S 8V 3S 12V 4s 16V 5s 21V 6S 25V

Paramètre d'affichage du niveau de la batterie Li-ion: (une erreur de 2% devrait être acceptable)
1. La tension de la batterie> N * 3.2V, 1 LED s'allume (note:N = batterie nombre de cellules)
2. La tension de la batterie> N * 3.4V, 2 LED s'allume
3. La tension de la batterie> N * 3.6V, 3 LED s'allume
4. La tension de la batterie> N * 3.8V, 4 LED s'allume
12V Plomb Acide Batterie Affichage du Niveau De Gamme :( 4S batterie de phosphate de fer de Lithium peuvent être acceptables)
1. La tension de la batterie dépasse 11V, 1 LED s'allume
2. La tension de la batterie est plus 11.6V, 2 LED s'allume
3. La tension de la batterie est plus 12.3V, 3 LED s'allume
4. La tension de la batterie est plus de 13V, 4 LED s'allume


Instructions:

1. Connectez les bornes positive et négative du tableau d'affichage aux bornes positive et négative de la batterie testée. Appuyez sur le bouton rouge avec votre doigt et la LUMIÈRE LED illuminera. Affiche la puissance de la batterie en temps réel.
2. Relâchez votre doigt, la LUMIÈRE LED sera éteint après 3-5 secondes, et il ne consommera pas d'énergie lorsqu'elle est statique.
3. Avec la fonction de connexion inversée, même si l'inversion positive et négative ne brûlent pas, ajustez-la.

Conseils:

1. Un total de 5 petites lumières, puissance d'affichage, adapté au convertisseur inversé batterie au lithium conseils d'alimentation
2. 3.7V type avec 1 pièces rouge Indicateur de puissance, 4 pièces vert Indicateur de batterie; Les autres avec 1 pièces rouge Indicateur de puissance, 4 pièces bleu Indicateur de batterie

Spécification:

Types: 3.7V 1S batterie au lithium 2S batterie au lithium, 3S batterie au lithium 4S batterie au lithium 5S batterie au lithium 6S batterie au lithium, 7S batterie au lithium, batterie au plomb 12V (batterie de voiture 12V)
Matériel: panneau DE CARTE PCB

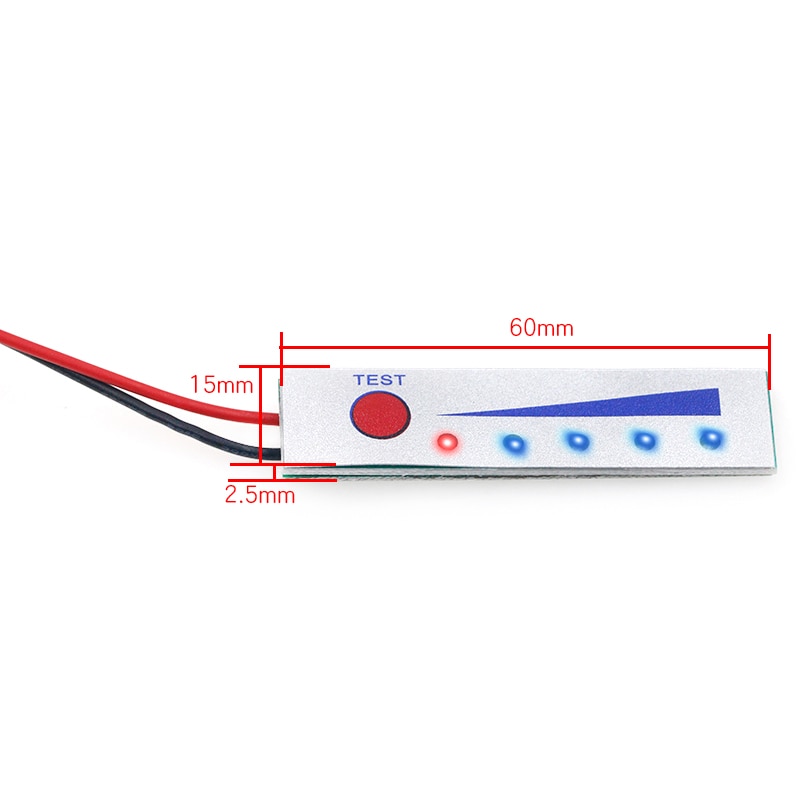

Dimensions: blanc: 60*15mm, noir: 40*15mm
Longueur du câble: 120MM
Couleur: noir/blanc

7S 29.4V
6S 25.2V
5S 21V
4S 16.8V
3S 12.6V
2S 8.4V
1S 4.2V
