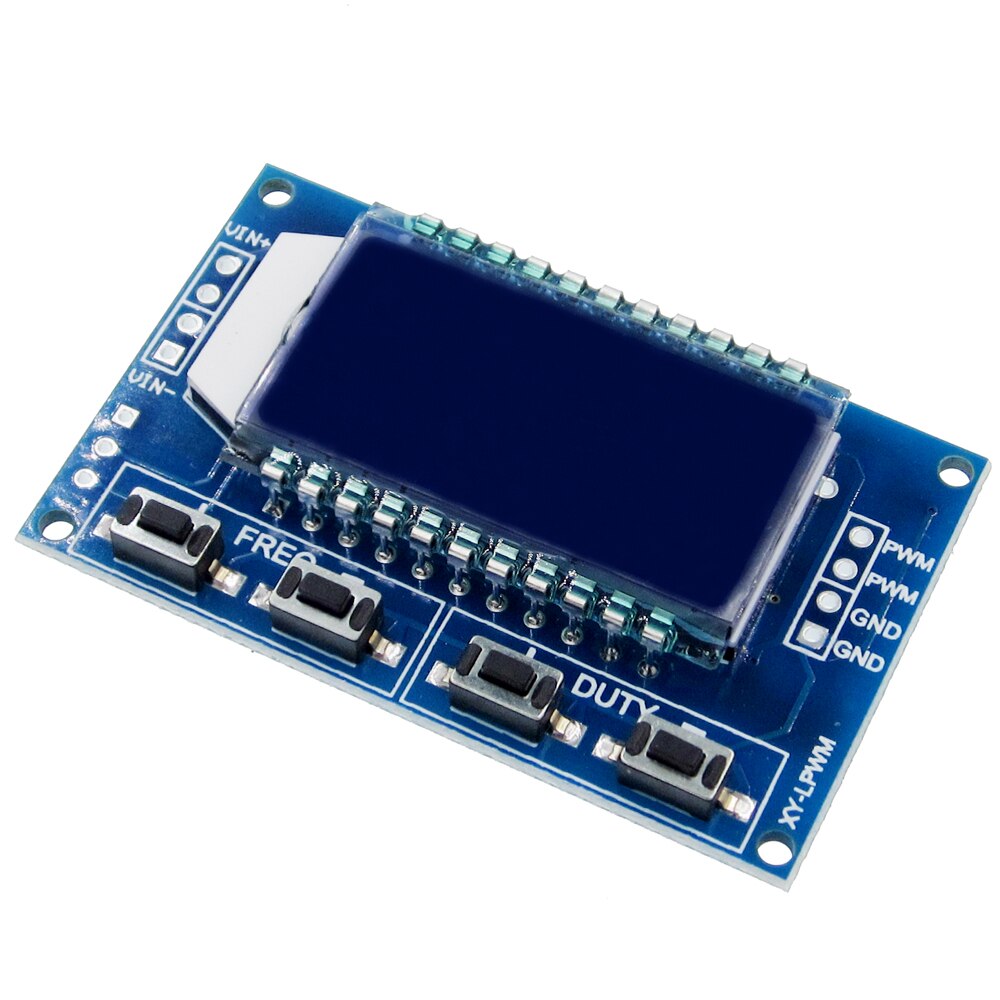

Générateur de Signal PWM XY-LPWM 1Hz-150 kHz

1. Caractéristiques du Module:

1. Sortie de PWM à trois canaux en même temps, fréquence réglable, sortie de fréquence à 3 canaux cohérente,
Le rapport de service peut être ajusté indépendamment, approprié à la plupart des occasions
2.Lcd peut afficher la fréquence et le temps de service, facile à utiliser;
3. Large gamme de fréquence, haute précision;
4. Opération série de soutien

2.Module description

PWM à trois canaux est hors tension, large plage de fréquence et le rapport de service peut être ajusté indépendamment;

La fréquence est divisée en quatre zones, commutation automatique:

XXX (pas de point décimal): unité de progression 1HZ, gamme: 1Hz ~ 999Hz;
X.XX (la décimale est à la place des centaines): unité de progression 0.01KHZ, gamme: 1.00 kilohertz ~ 9.99 kilohertz;
X.XX (la décimale est à la place des dizaines): unité de progression 0.1KHZ, plage: 10.0 kilohertz ~ 99.9 kilohertz;
X.X.X (la décimale est à la place): unité de progression 1KHZ, plage: 1 kilohertz ~ 150 kilohertz;

E. g:
Affichage de fréquence: 100 représentent l'impulsion de 100Hz;
1.01 représentent l'impulsion de 1.01KHz;
54.1 représentent l'impulsion de 54.1KHz
1,2,4 représentent l'impulsion de 124Hz

La plage de valeur du dutyfactor: 0 ~ 100%,100% est représentée par A0 %.
Tous les paramètres configurés peuvent être automatiquement sauvegardés en cas de coupure de courant.

3. Paramètres

Le Module a 8 clés indépendantes, utilisées pour définir le rapport de fréquence et de service, soutenir la presse courte (augmenter ou diminuer une unité) et la presse longue (augmentation ou diminution rapide), très simple, définissez les paramètres automatiquement enregistrer, perte de puissance.
Le bouton de rapport de service à 3 voies peut être pressé en même temps, ajustement en temps réel, l'affichage à cristaux liquides est le dernier rapport de devoir de bouton pressé, le temps réel est très fort, peut être utilisé comme un simple balayage de plusieurs rapports de service routier.

4. Paramètres de Module:

1. Tension de fonctionnement: 3.3 ~ 30V;
2. Gamme de fréquence: 1Hz ~ 150KHz;
3. Précision de fréquence: dans chaque gamme de précision est d'environ 2%
4. Capacité de charge du Signal: le courant de sortie peut être d'environ 5 ~ 30ma
5. amplitude de sortie: amplitude PWM et tension d'alimentation égales
6. Température ambiante:-20 ~ + 70 ° c.

5. Champ d'application:

1. Utilisé comme générateur de signal d'onde carrée pour générer un signal d'onde carrée pour le développement d'expérience et l'utilisation
2. Utilisé pour générer un signal d'onde carrée pour contrôler le conducteur du moteur;
3. Générer des impulsions réglables pour une utilisation MCU;
4. Générer une impulsion réglable, contrôler le circuit associé (vitesse de gradation PWM et autres applications).
5, commande série UART

Débit en bauds: 9600 bps longueur des données: 8
Bits d'arrêt: 1
Chiffre de contrôle: aucun
Contrôle de flux: aucun

Régler la fréquence du PWM
«F101»: fréquence réglée de 101 HZ (001 ~ 999)
«F1.05»: fréquence réglée de 1.05 KHZ (1.00 ~ 9.99)
«F10.5»: fréquence réglée de 10.5KHZ (10.0 ~ 99.9)
«F1.0.5»: fréquence réglée de 105KHZ (1.0.0 ~ 1.5.0)

Définir le rapport de droits de PWM
"DX:YYY": définir le rapport de service PWM x: (1 ~ 3) PWM numéro de série, YYY: (000 ~ 100) rapport de droits;
Par exemple d1:050, réglez le rapport de service 1th PWM à 50%
