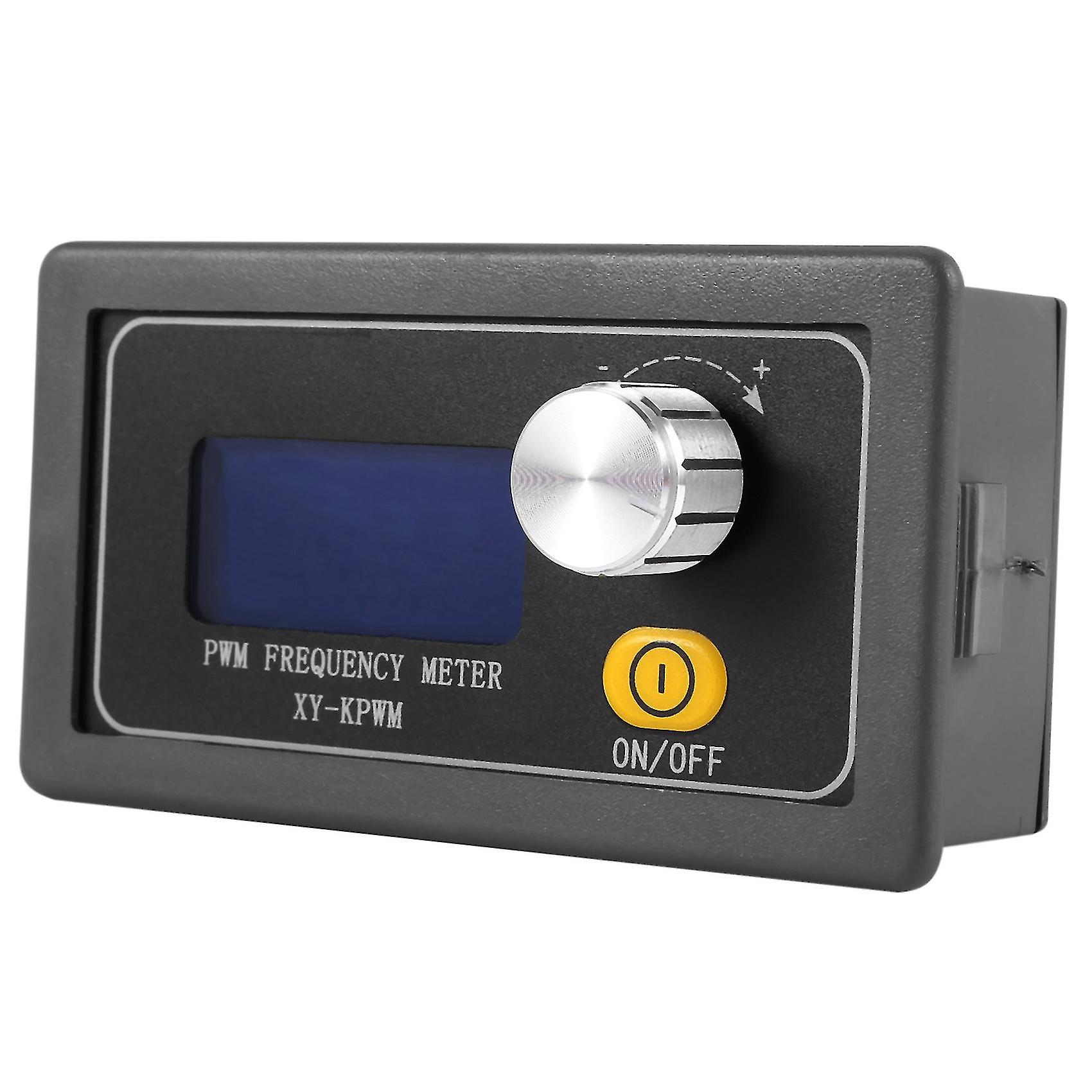

Générateur de Signal PWM XY-KPWM 1Hz-150 kHz
CATEGORIE: ALIMENTATIONS
ref: JJ041 800 DA
DETAILS
Caractéristiques principales
1. Double mode de réglage, 0,1% étapes du cycle de service en mode fin.
2. L'écran LCD affiche clairement la fréquence et le cycle de service.
3. Utilisez le potentiomètre du codeur pour régler séparément la fréquence et le rapport cyclique.
4. Avec fonction de verrouillage pour éviter une mauvaise opération ;
5. Large gamme de fréquences, haute précision ;
6. Prise en charge de la série communication, niveau TTL.
7. Ayez un bouton ON/OFF pour contrôler la sortie du signal ON/OFF.
8. Découpe du panneau d'intégration/taille d'ouverture du trou: 76x40mm
Installations techniques
1. Tension de fonctionnement : 3,3 ~ 30 V ;
2. Gamme de fréquences : Mode de réglage Normal : 1Hz ~ 150KHz Mode de réglage fin : 1Hz ~ 15KHz
3. Précision de fréquence : la précision dans chaque plage est d'environ 2 % ;
4. Capacité de charge du Signal : le courant de sortie peut être d'environ 5 ~ 30 mA ;
5. amplitude de sortie : l'amplitude PWM est égale à la tension d'alimentation ;
6. Température ambiante : -20 ~ + 70 ℃.
Application typique:
1. Utilisé comme générateur de signal d'onde carrée, génère un signal d'onde carrée pour le développement expérimental et l'utilisation;
2. Utilisé pour générer un signal d'onde carrée qui contrôle le pilote du moteur;
3. Impulsion réglable de sortie pour l'utilisation du MCU ;
4. Sortie d'impulsion réglable, contrôle le circuit approprié (vitesse de gradation PWM et autres applications).
Mode de réglage
Sortie PWM, réglez la fréquence et le rapport cyclique de manière variable.
Mode de réglage Normal :
Gamme de fréquence : 1 Hz ~ 150 KHz cycle de service : 000 ~ 100 %, étape de réglage du cycle de service 1 % ;
Mode de réglage fin :
Gamme de fréquence : 1 Hz ~ 15 kHz cycle de service : 00,0 ~ 100 %, étape de réglage du cycle de service 0,1 % ;
