Générateur de Signal PWM 1Hz-150KHz ZK-PP1K KHz
CATEGORIE: GENERATEURS
ref: NN102 000 DA
ajouter au panier
DETAILS
- Générateur de fonction de signal d'onde rectangulaire de vague carrée de module réglable de fréquence d'impulsion de PWM de ZK-PP1K
- Description:
- 1. Générateur de signal PWM, générateur de signal d'onde rectangulaire à onde carrée
- 2. Utilisé pour générer un signal d'onde rectangulaire à onde carrée, qui est fourni à un moteur à courant continu ou à un pilote de moteur pas à pas; moteur pas à pas, servomoteur, pince électrique, bras de robot
- 3. Combinez le conducteur pour réaliser la gradation, la régulation de vitesse, l'électrovanne de contrôle, etc. Cependant, il n'est pas possible de conduire directement des charges telles que des lumières électriques, des moteurs et des électrovannes
- Caractéristiques:
- 1. Deux modes peuvent être sélectionnés:
- Mode PWM-fréquence (continue), cycle d'utilisation. Notez que le nombre d'impulsions ne peut pas être défini dans ce mode et que l'impulsion est toujours émise;
- Mode impulsion-temps de largeur d'impulsion positive, temps de largeur d'impulsion négative, temps de démarrage différé et nombre d'impulsions réglable.

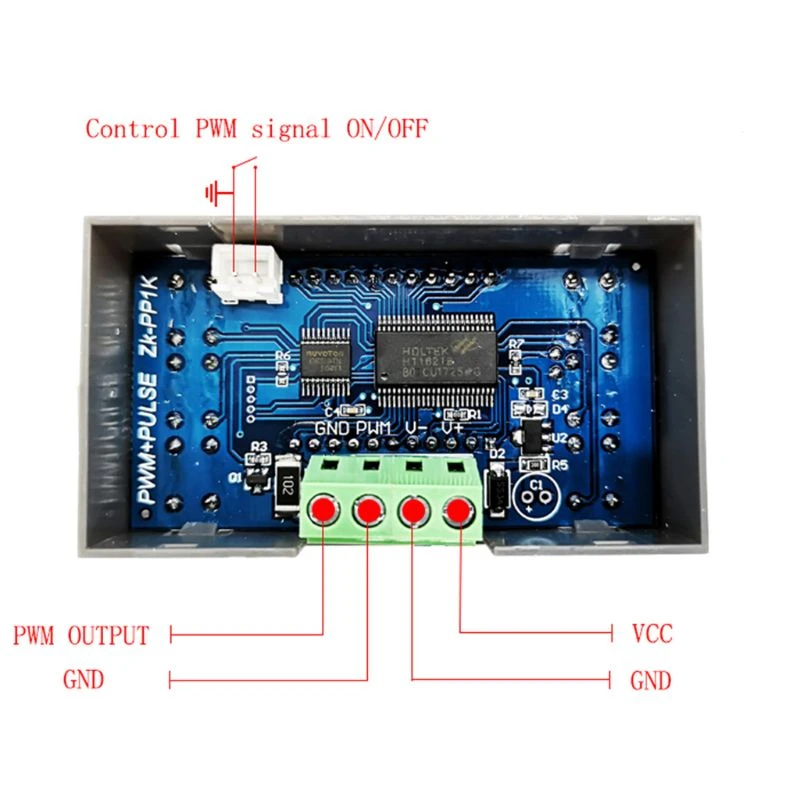

- 2 avec bouton d'arrêt de démarrage, un commutateur externe peut également être utilisé pour contrôler le signal de sortie marche/arrêt.
- 3. Entrée de tension large 3.3-30 V, avec la protection anti-inverse, câblage terminal de 5.08mm
- Paramètres techniques:
- Tension de fonctionnement: 3.3 ~ 30 V, avec protection anti-inverse
- Gamme de fréquences: 1Hz ~ 150 KHz, précision d'environ 1%
- Gamme de cycle d'utilisation: 0-100%, 1% pas à pas
- Nombre d'impulsions: 1-9999, ou infini (affichage '----' signifie infini)
- Délai de sortie: 0.000 s-9999 s, le minimum peut être réglé 1 ms
- Longueur de largeur d'impulsion Positive et négative: 0.000 s-9999 s, le minimum peut être réglé 1 ms
- Capacité de chargement du Signal: moins de 30mA
- Amplitude du signal de sortie: l'amplitude est égale à la tension d'alimentation

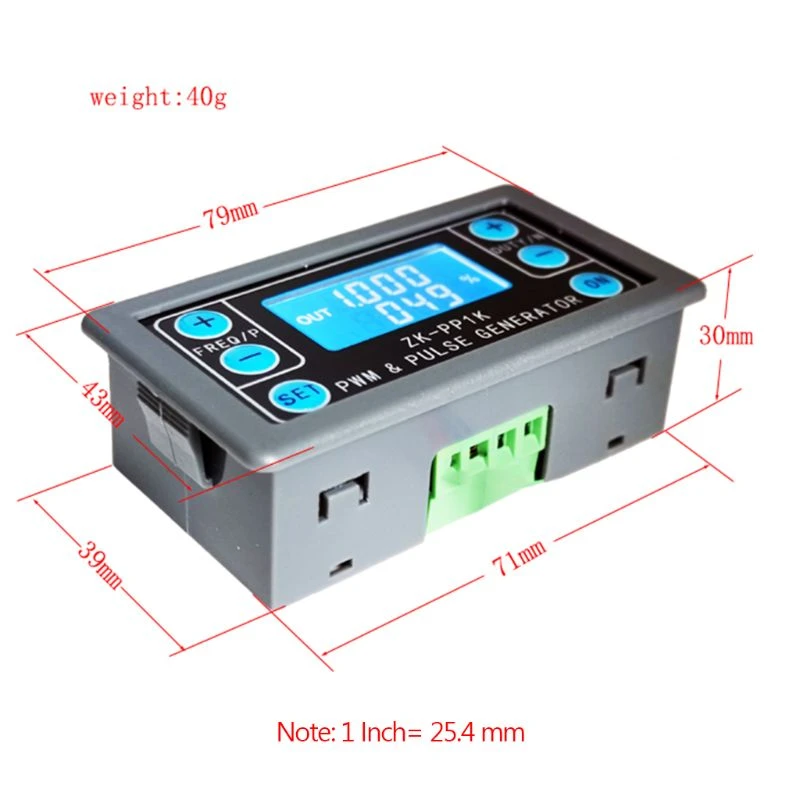

- Taille du produit: 79mm * 43mm * 30mm
- Poids du produit: 40g
- Emballage: sac antistatique
- Module description:

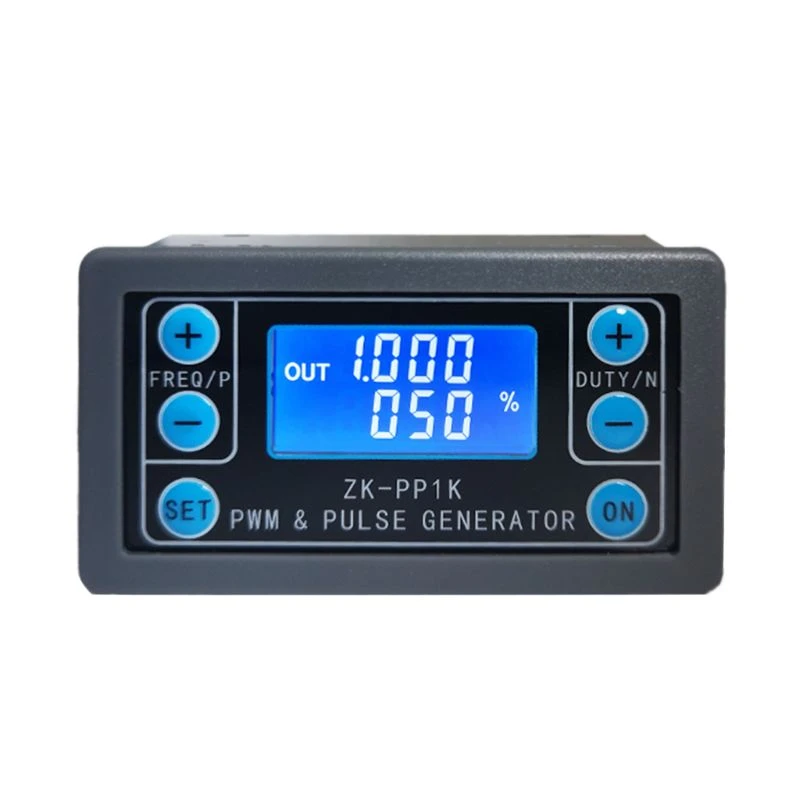

- Mode PWM (l'affichage a "%" pour le mode PWM)
- Le mode par défaut d'usine est le mode PWM, le cycle d'utilisation FREQ + et freq-key, le devoir + et le cycle d'utilisation du bouton de devoir; appuyez brièvement sur la sortie ou l'arrêt du signal de commande du bouton, la sortie d'arrêt est 0, l'écran affiche la marque "OUT" comme il y a la sortie, sinon il arrête la sortie; La fréquence d'usine par défaut est de 1 KHZ et le cycle d'utilisation est de 50%.
- Si vous voulez passer en mode impulsion, appuyez longuement sur le bouton de réglage (plus de 6 secondes), ne relâchez pas, vous verrez l'écran changer, "%" disparaît, c'est le mode d'impulsion.
- Mode impulsion (pas de "%" sur le côté droit de l'affichage est mode impulsion)
- La ligne au-dessus de l'écran LCD affiche le temps de largeur d'impulsion positive. Les boutons P + et P définissent le paramètre. La ligne située sous l'écran LCD affiche le temps de largeur d'impulsion négative. Les boutons N + et N définissent le paramètre. Appuyez sur le bouton ON pour contrôler la sortie du signal ou arrêter. Lorsque la sortie est arrêtée, la sortie est 0. L'écran affiche «OUT» pour la sortie, sinon il arrête la sortie; la largeur d'impulsion positive d'usine par défaut est de 0.5 secondes et la largeur d'impulsion négative est de 0.5 secondes.
- Numéro d'impulsion et réglage du temps de retard-en mode d'impulsion, appuyez sur le bouton de réglage pendant 2 secondes, puis relâchez, entrez le numéro d'impulsion et l'interface de réglage du temps de retard, l'écran affiche l'ensemble, il sera éteint et effacé après être entré.; Les boutons P + et P définissent le temps de retard, les boutons N + et N définissent le nombre d'impulsions, le temps de retard par défaut en usine est de 0 secondes, le nombre d'impulsions est infini (affichage ----); puis appuyez sur le bouton de réglage 2 en quelques secondes, il retournera automatiquement à l'interface d'impulsion, appuyez sur le bouton ON, Après le délai de réglage, commencez à émettre le nombre défini d'impulsions. Si le nombre d'impulsions est envoyé, il sortira automatiquement 0. Si le délai n'est pas envoyé, appuyer sur le bouton ON s'éteint. L'impulsion de sortie est éteinte et effacée, et le nombre défini d'impulsions est émis chaque fois qu'il est démarré. Après l'envoi du nombre d'impulsions, l'affichage 'OUT' disparaît automatiquement.
- Fonctionnement des applications Exemples
- Sortie PWM 20 KHZ, cycle d'utilisation 60%: sélectionnez le mode PWM, la fréquence est réglée à 20.00 et le rapport de service est réglé à 060%.
- La sortie est allumée pendant 0.6 secondes et éteinte pendant 0.2 secondes. Boucle infinie: sélectionnez le mode d'impulsion, la largeur d'impulsion positive est réglée à 0.600, la largeur d'impulsion négative est réglée à 0.200, le temps de retard est réglé à 0.000, et le nombre d'impulsions est réglé sur ----.
- Allumer ou appuyer sur le bouton de démarrage, retarder 5 secondes, puis la sortie est allumée pendant 0.6 secondes, off 0.2 secondes, boucle infinie: sélectionnez le mode d'impulsion, la largeur d'impulsion positive est réglée à 0.600, la largeur d'impulsion négative est réglée à 0.200, Retarder le temps est réglé à 5.000 et le nombre d'impulsions est réglé à ----.
- Allumez ou appuyez sur le bouton de démarrage, retardez 5 secondes, puis sortez le haut niveau 10 ms bas niveau 10 ms impulsion 100: sélectionnez le mode d'impulsion, la largeur d'impulsion positive est réglée à 0.010, la largeur d'impulsion négative est placée à 0.010, le délai le temps est placé à 5.000 et le nombre d'impulsions est placé à 0100.
- Délai de mise sous tension pendant 10 secondes, puis signal de sortie permanent: sélectionnez le mode d'impulsion, la largeur d'impulsion positive est réglée sur un nombre supérieur à 0, la largeur d'impulsion négative est réglée sur 0, le temps de retard est placé à 10.00 secondes, et le nombre d'impulsion est infini. (----).
- D'autres applications peuvent explorer ou consulter le service client
- Tous les paramètres de configuration ne sont pas perdus lorsqu'ils sont désactivés.
- Emballage inclus:
- 1 * générateur d'impulsions PWM
