FNIRSI-Oscilloscope numérique 2C23T, MULTIMETRE + générateur de signal de fonction, dernier canal touristique 3 en 1

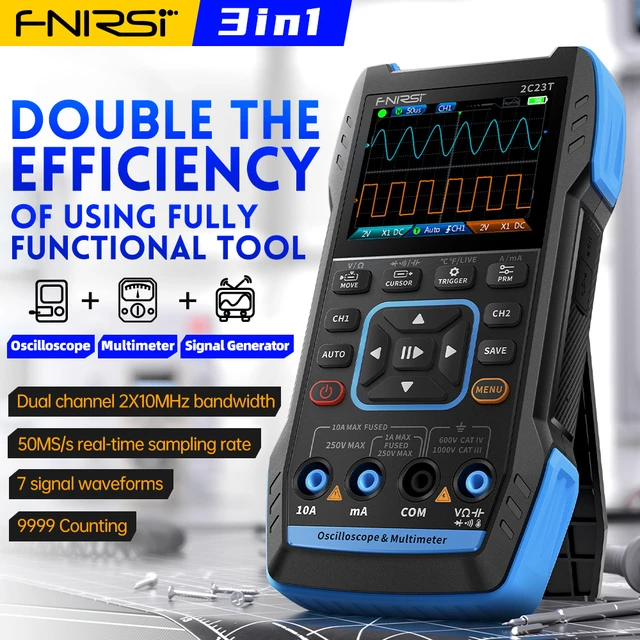

FNIRSI-2C23T est un oscilloscope numérique trois en un à double canal entièrement fonctionnel et très pratique, conçu pour l'industrie de la maintenance et l'industrie du développement lancé par FNIRSI.

Cet appareil est équipé de trois fonctions principales: oscilloscope, multimètre et générateur de signaux.

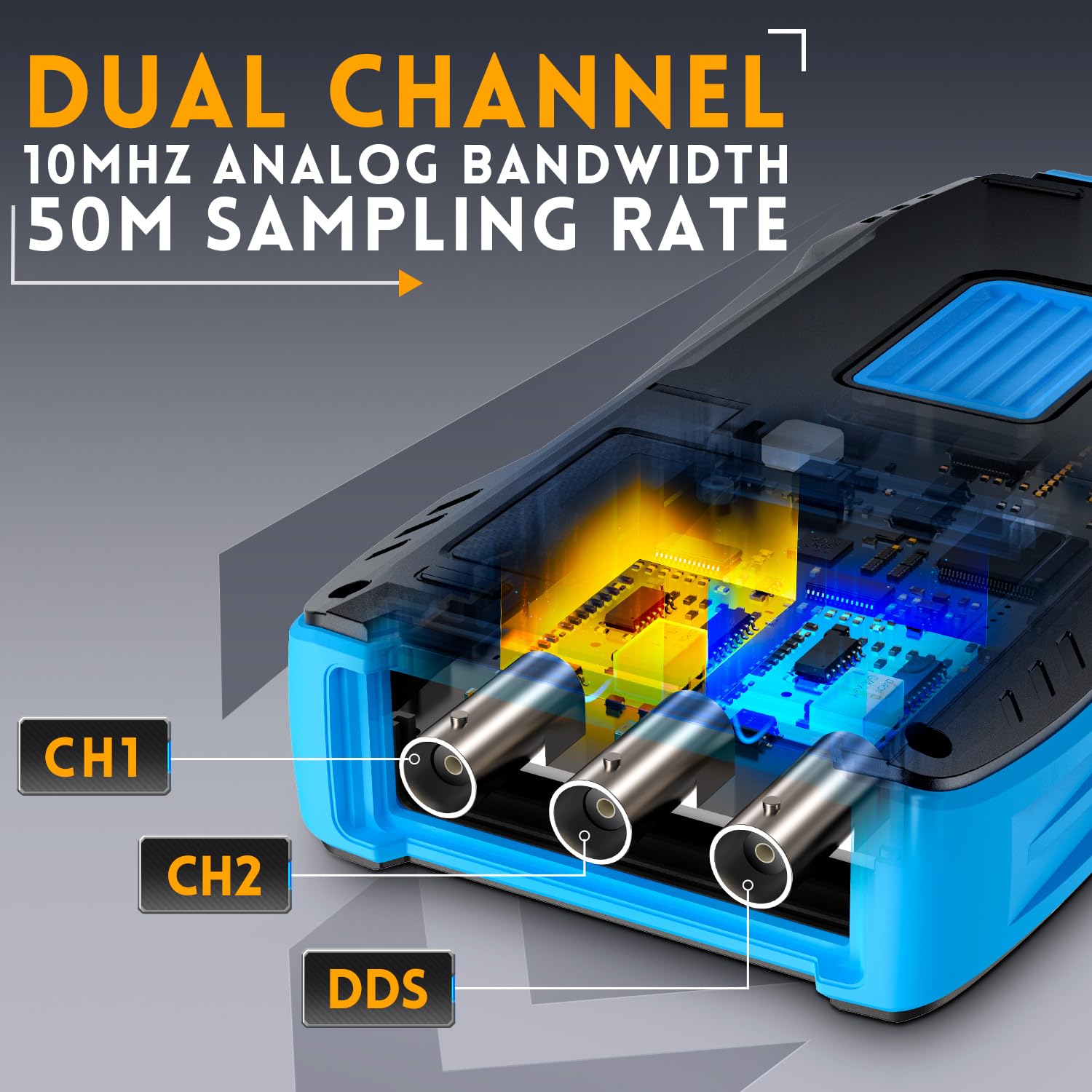

L'oscilloscope adopte une architecture matérielle FPGA + MCU + ADC, avec un taux d'échantillonnage de 50 MS/s, une bande passante analogique de 10Mhz, un module de protection haute tension intégré, mesure de support maximale de tension de crête de ± 400V;

Prise en charge de l'enregistrement et de la visualisation des captures d'écran de forme d'onde pour l'analyse. Le multimètre a une valeur effective réelle à 4 chiffres de 10000 points et prend en charge la mesure de tension et de courant AC/DC, ainsi que la capacité, la résistance, la diode, la marche/arrêt et d'autres fonctions de mesure.

Qu'il soit utilisé par des professionnels, des usines, des écoles, des passionnés ou des familles, c'est un instrument multifonctionnel idéal.

Équipé d'un générateur de signaux de fonction DDS intégré, il peut produire 7 types de signaux de fonction, avec une sortie maximale de 2MHz pour tous les signaux et un pas de 1Hz; la fréquence de sortie, l'amplitude et le rapport cyclique sont réglables.

Utilisant un écran d'affichage LCD haute définition de 2.8 pouces de résolution de 320x240 avec une batterie au lithium rechargeable intégrée de 3000mAh, le temps de veille peut atteindre jusqu'à 6 heures. Fournir aux utilisateurs des fonctions pratiques plus nombreuses et plus solides dans une taille compacte, tout en ayant une bonne portabilité.

Oscilloscope

Canal: Double canal

Taux d'échantillonnage: 50M

Bande passante analogique: 10M (double canal indépendant 10M)

Profondeur de stockage: 32kb

Impédance: 1MΩ

Plage de base de temps: 50ns-10s

Sensibilité verticale: 20mV/div-10V/div(X1)

Tension maximale mesurée: ± 400V

Mode de déclenchement: AUTO/Normal/Unique

Type de déclenchement: Bord montant, Bord descendant

Mode d'affichage: YT/défilement

Méthode de couplage: AC/DC

Enregistrer la capture d'écran de forme d'onde: Oui

Exporter des images de forme d'onde: Oui

Multimètre

Tension CC: 9.999V ~ 999.9V

Tension AC: 9.999V ~ 750.0V

Courant CC: 9999uA ~ 9.999A

Courant AC: 9999uA ~ 9.999A

Résistance: 999.9Ω ~ 99.99MΩ

Capacité: 9.999nF 99.99mF

Température:(-55 ~ 1300 ℃)/(-67 ~ 2372 ℉)

Diode: Oui

Test de continuité: Oui

Détection de ligne en direct: Oui

Générateur de signaux de fonction

Canal: Canal unique

Fréquence: 1Hz-2MHz

Amplitude:0.1-3.3V

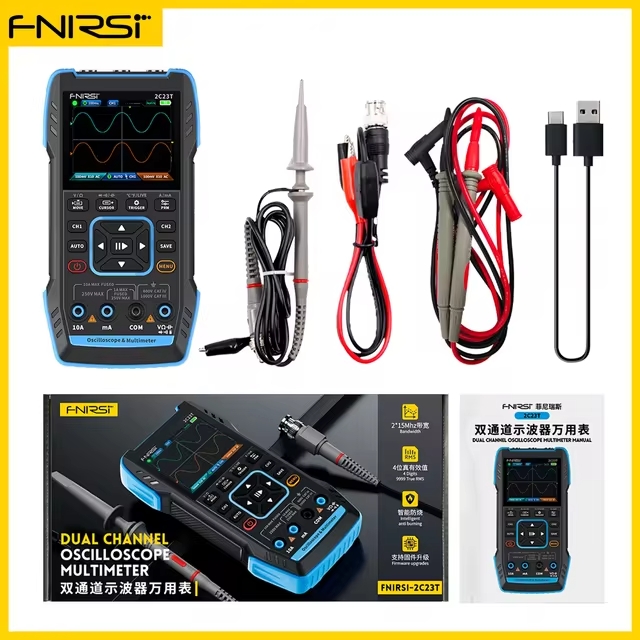

2C23T

2C23T * 1

P6100 Sonde * 1

Sonde pince crocodile * 1

Multimètre Sonde * 1

Câble de charge * 1

Manuel de l'utilisateur * 1

Boîte d'emballage * 1

Option 2C23T

2C23T * 1

Sonde P6100 * 2

Sonde pince crocodile * 1

Multimètre Sonde * 1

Câble de charge * 1

Manuel de l'utilisateur * 1

Boîte d'emballage * 1

FNIRSI-2C23T est un oscilloscope numérique trois en un entièrement fonctionnel et très pratique conçu pour l'industrie de la maintenance et du développement lancé par l'IRSPN.

Ce dispositif est équipé de trois fonctions principales d'oscilloscope, de multimètre, et de générateur de signal.

L'oscilloscope adopte une architecture matérielle FPGA + MCU + ADC, avec un taux d'échantillonnage de 50 MS/s, bande passante analogique 10Mhz, module de protection haute tension intégré, mesure maximale de soutien de la tension de crête de ± 400V;

Prise en charge de l'enregistrement et de la visualisation des captures d'écran de forme d'onde pour l'analyse. Le multimètre a une valeur efficace vraie de point de 10000 de 4 chiffres et soutient la tension d'AC/DC et la mesure actuelle, aussi bien que la capacité, la résistance, la diode, marche/arrêt et d'autres fonctions de mesure.

Qu'il soit utilisé par des professionnels, des usines, des écoles, des passionnés ou des familles, c'est un instrument multifonctionnel idéal.

Equipé d'un générateur de signaux de fonction DDS intégré, il peut produire 7 types de signaux de fonction, avec une sortie maximale de 2MHz pour tous les signaux et une étape de 1Hz; la fréquence de sortie, l'amplitude et le rapport cyclique sont réglables.

En utilisant un écran LCD haute définition de 2.8 pouces 320*240 résolution avec une batterie au lithium rechargeable de 3000mAh intégrée, le temps de veille peut atteindre jusqu'à 6 H. Fournissez aux utilisateurs des fonctions pratiques plus nombreuses et plus fortes dans une taille compacte, tout en ayant également la bonne portabilité.

Oscilloscope

Canal: Double canal

Taux d'échantillon: 50M

Bande passante analogique: 10M (double canal indépendant 10M)

Profondeur de stockage: 32kb

Impédance: 1MΩ

Gamme de base de temps: 50ns-10s

Sensibilité verticale: 20mV/div-10V/div(X1)

Tension maximale mesurée: ± 400V

Mode de déclenchement: AUTO/Normal/Unique

Type de déclenchement: Bord montant, Bord tombant

Mode d'affichage: YT/Scroll

Méthode de couplage: AC/DC

Enregistrer la forme d'onde capture d'écran: Oui

Exporter des images de forme d'onde: Oui


Multimètre

Tension CC: 9.999V ~ 999.9V

Tension AC: 9.999V ~ 750.0V

Courant DC: 9999uA ~ 9.999A

Courant AC: 9999uA ~ 9.999A

Résistance: 999.9Ω ~ 99.99MΩ

Capacité: 9.999nF 99.99mF

Température:(-55 ~ 1300 ℃)/(-67 ~ 2372 ℉)

Diode: Oui

Test de continuité: Oui

Détection de ligne en direct: Oui


Générateur de signal de fonction

Canal: Canal unique

Fréquence: 1Hz-2MHz

Amplitude:0.1-3.3V
