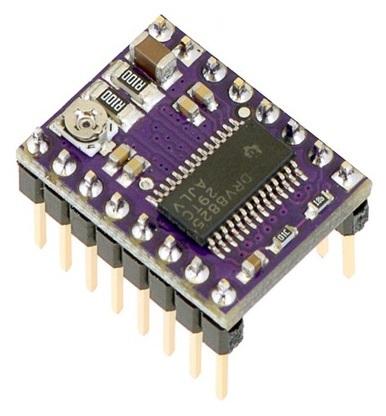

Driver moteur pas a pas DRV8825
CATEGORIE: MACHINE CNC LASER🗜️⚙️
ref: GG9700 DA
DETAILS
Description:
Le module possède une broche et une interface presque identiques à celles de notre carte de contrôleur de moteur pas à pas A4988, de sorte qu’il peut être utilisé comme solution de remplacement plus performante pour ces cartes dans de nombreuses applications. Le DRV8825 est doté d'une limitation de courant réglable, d'une protection contre les surintensités et d'une surchauffe et de six résolutions micropas (jusqu'à 1/32 pas). Il fonctionne à partir de 8,2 ° C 45 V et peut fournir jusqu’à environ 1,5 A par phase sans dissipateur de chaleur ni flux d’air forcé (pour une capacité pouvant atteindre 2,2 A par serpentin avec un refroidissement supplémentaire suffisant).
Caractéristiques:
* Interface simple de contrôle de pas et de direction
* Six résolutions différentes: pas complet, demi-pas, 1/4 pas, 1/8 pas, 1/16 pas et 1/32 pas
* Le contrôle de courant réglable vous permet de régler la sortie de courant maximale avec un potentiomètre, ce qui vous permet d'utiliser des tensions supérieures à la tension nominale de votre moteur pas à pas pour atteindre des vitesses de pas plus élevées
* Tension d'alimentation maximale de 45 V
* Régulateur intégré (aucune alimentation en tension logique externe requise)
* Peut s'interfacer directement avec les systèmes 3,3 V et 5 V
* Arrêt thermique en cas de surchauffe, arrêt en cas de surintensité et verrouillage en cas de sous-tension
* Protection contre les courts-circuits et les charges court-circuitées
* PCB en cuivre à 4 couches de 2 oz pour une meilleure dissipation de la chaleur
* Couche de masse à souder exposée exposée en dessous du circuit intégré du pilote au bas du circuit imprimé
* La taille du module, le brochage et l'interface correspondent à la plupart des égards à ceux de nos supports de pilote de moteur pas à pas
