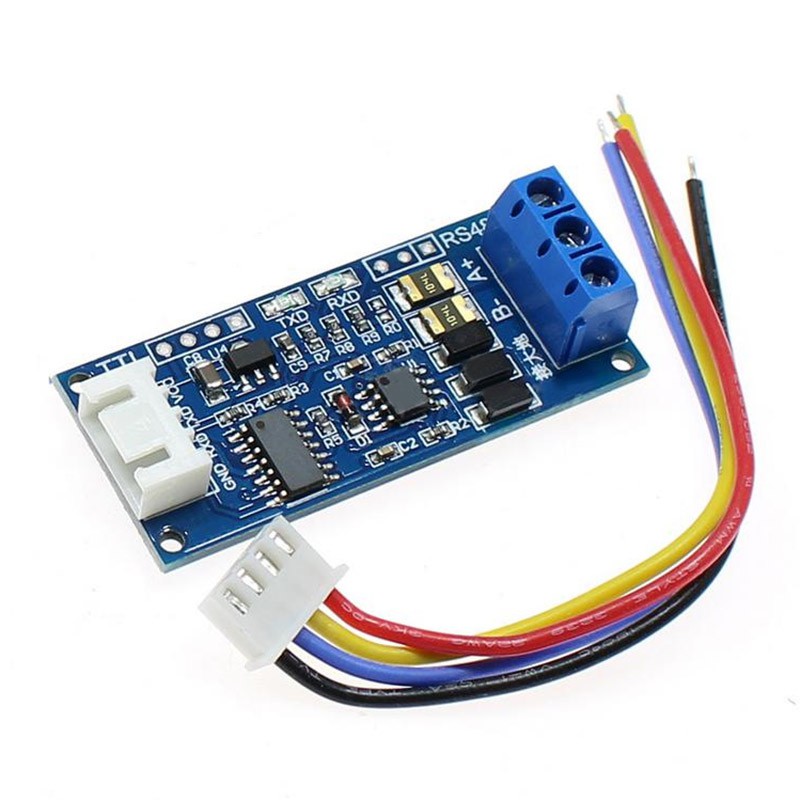

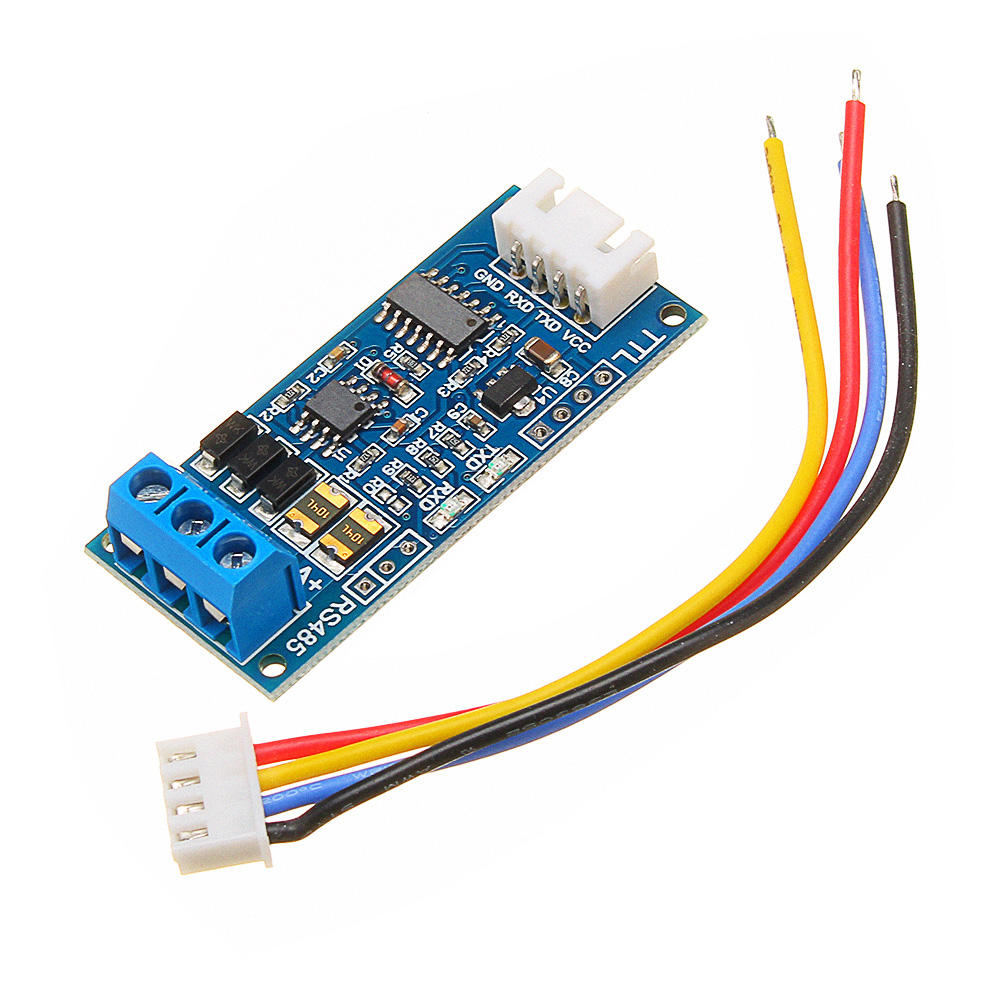

convertisseur wide voltage TTL to RS485 / rRS485 TO TTL

Ce module de transmission pour réaliser leTTLSignal etRS485Échange de signal, mais nous devons savoir que 485 est une communication semi-duplex, cette communication peut réaliser une communication bidirectionnelle, mais pas dans les deux sens en même temps, doit alternativement; C'est, chaque section du canal de communication peut être soit une extrémité d'émission, soit une extrémité de réception, mais en même temps, Les informations peuvent avoir une seule direction de transmission.

Pour obtenir le contrôle automatique du flux du signal RS485, la direction d'envoi et de réception change automatiquement, utilisez ce module avec votre opération aussi simple que le port série

Débit Baud: 110 ~ 256000bps

Points forts du Module:

(1) alimentation à large tension (3.0V ~ 30V), la tension limite de 33V, il est recommandé d'utiliser dans les 30V, la tension minimale est supérieure à 2.8V.

(2) compatible avec les signaux 3.3V et 5.0V, peut correspondre au module

(3) a une performance EMC et EMI très élevée.

(4) l'utilisation de puces importées, de conception industrielle, de capacité anti-interférence, tandis que l'utilisation de conception 485 puissante, industrielle et de champ peut être utilisée dans des environnements difficiles, la température de fonctionnement de-40 ° à + 85 °, Distance de transmission jusqu'à kilomètres (Avec 850 mètres de câble 2*1.5 pour faire le test, il est recommandé d'utiliser dans un rayon de 800 mètres, plus de 800 mètres plus répéteurs)

(5) avec un bornier et un fil de silicone, l'utilisation de très pratique.

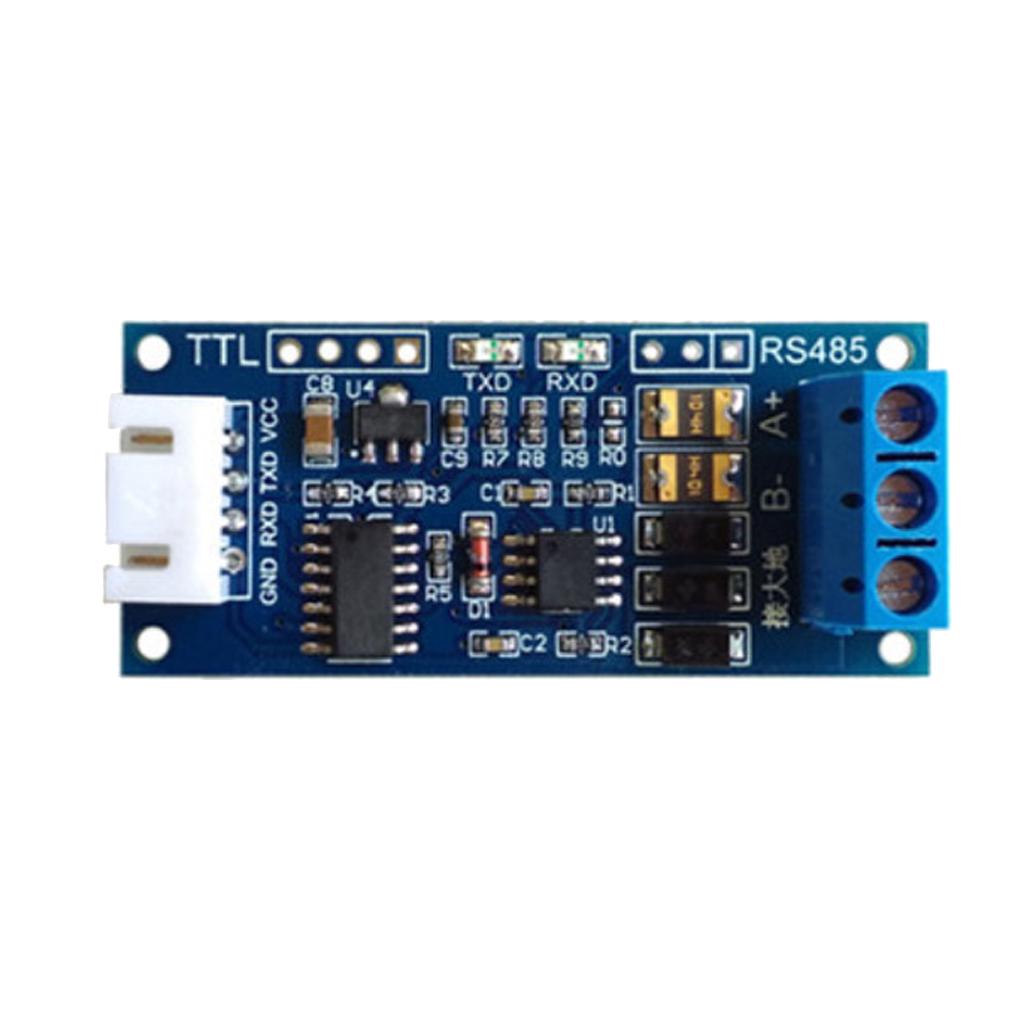

(6) avec RXD, indicateur de signal TXD, vue panoramique de la situation d'envoi et de réception.

(7) direct d'usine, pour assurer le support technique et les services, mais aussi OEM et ODM.

Caractéristiques du Module:

(1) ce module a pleinement pris en compte la conception de protection de bus 485 et la conception anti-brouillage, cem élevé, performance EMI, transmission longue distance sur le terrain, le module «accès à la terre» d'accès latéral à la terre, peut bien jouer l'anti-interférence et la protection du rôle du bus 485 plus sûr; La transmission intérieure à courte distance ne peut pas accéder à la terre.

(2) avec une broche de pas standard de 2.54, pour faciliter votre développement secondaire

(3) avec une résistance correspondante de 120 ohm, R0 court-circuité peut être activé pour correspondre à la résistance, transmission longue distance recommandée court-circuitée.

(4) prend en charge la communication multi-machine, le même réseau peut connecter au moins 40 nœuds.

(5) peut être échangeable à chaud, il n'y aura pas de signal de phénomène de mort.

(6) alignement anti-brouillage et moyen en cuivre pour éviter les interférences avec le signal.
