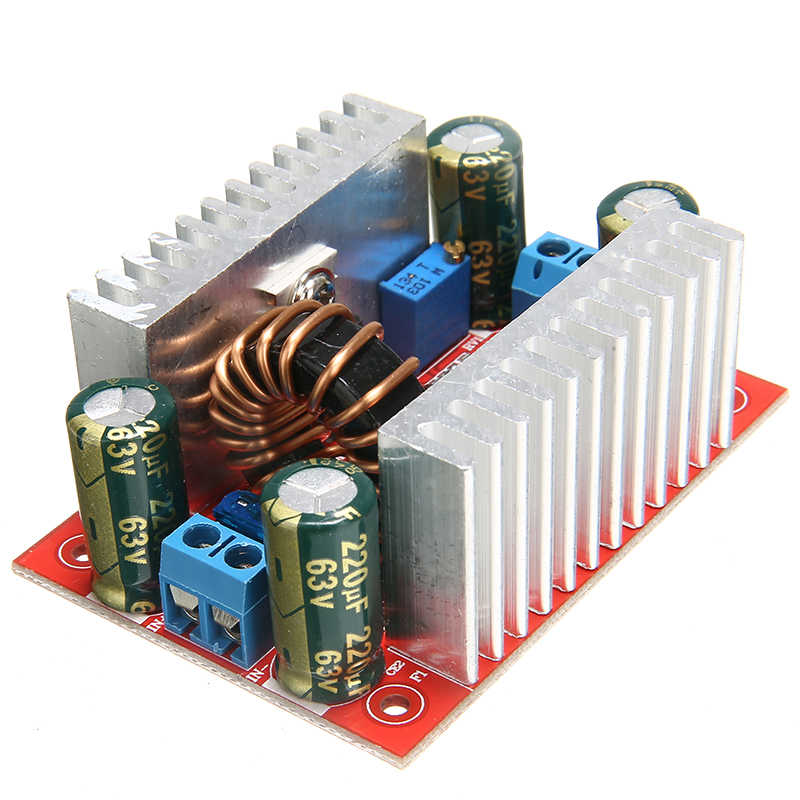

convertisseur TENTION DC-DC 400W

Caractéristiques:

C'est un grand module d'alimentation 400 W DC à DC pour les équipements électriques, les produits numériques, les ordinateurs portables, etc.
L'entrée et la sortie sont conçues avec des bornes à vis pour une connexion et une déconnexion pratiques du fil.
Rendement élevé, l'efficacité de conversion d'imum peut être 96% et l'efficacité est liée à la tension d'entrée/sortie, au courant et à la différence de tension.

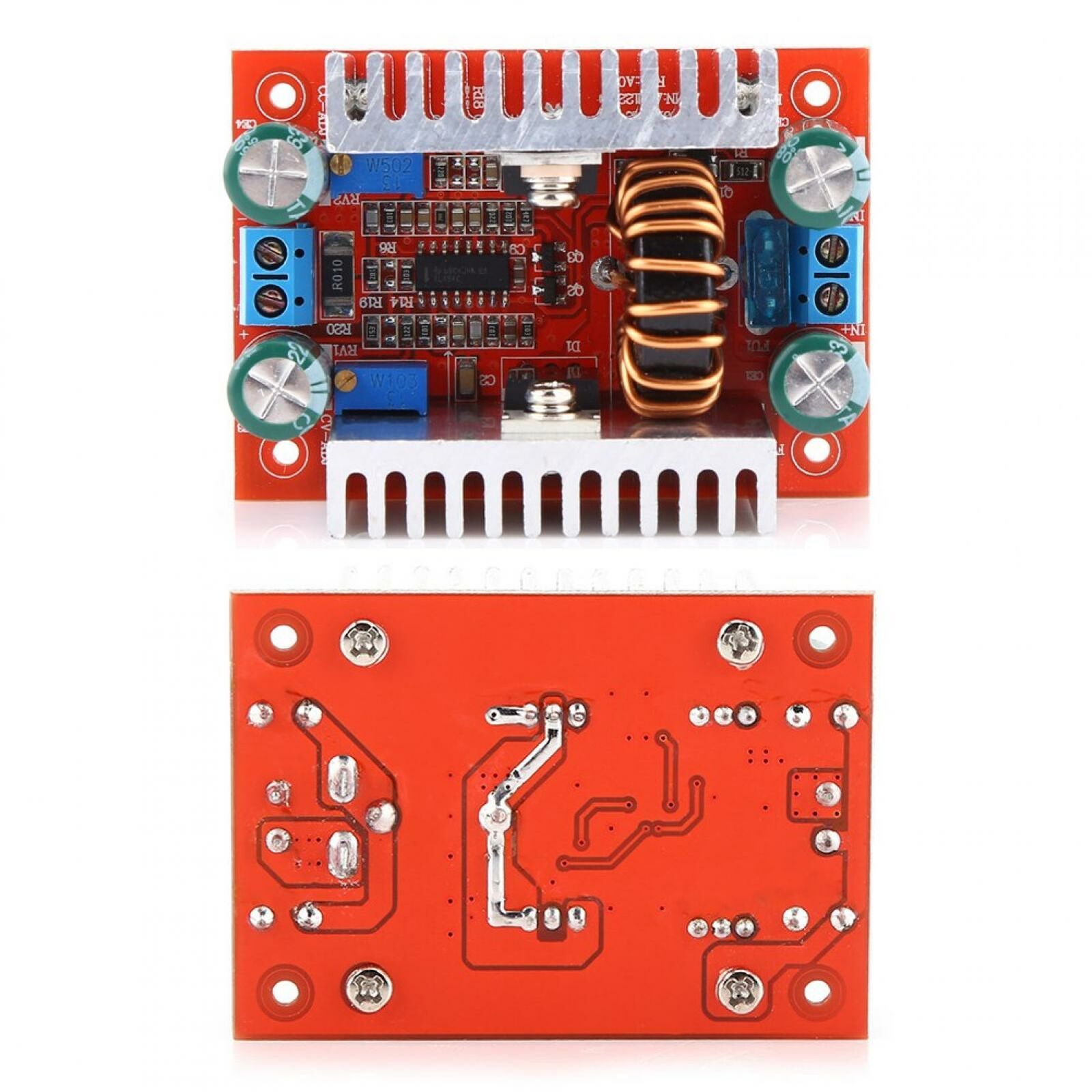

Il y a 2 dissipateurs de chaleur qui assureraient une meilleure dissipation thermique.
Il peut également être utilisé comme pilote pour les lampes de LED haute puissance ou régulateur de tension pour les panneaux solaires.


Spécifications:

Type: module de poussée Non isolé


Tension d'entrée: DC8.5V à 50 V

Tension de sortie: DC10V à 60 V (réglable en continu, par défaut 19 V)

. Courant d'entrée: 15A (veuillez augmenter la dissipation thermique si plus de 8A)

. Courant de sortie: 12A (lié à la différence de tension d'entrée et de sortie, la plus grande différence de tension est, le plus petit courant de sortie sera. Veuillez améliorer la dissipation thermique lorsque le courant est supérieur à 7A)



Courant de repos: 10mA (augmentera lors de la conversion 12 V à 20 V)

Plage de courant Constant: 0,2a à 12A
Puissance de sortie = tension d'entrée * courant
Température de fonctionnement:-40 ° à 85 ° (si la température est trop élevée, veuillez augmenter la dissipation thermique)
Fréquence: 150 KHz
. Efficacité de Conversion: 96% (l'efficacité est liée à la tension d'entrée/sortie, au courant et à la différence de tension)
Protection contre les surintensités: oui (si le courant d'entrée est supérieur à 15A, il réduira automatiquement la tension de sortie)
Protection d'entrée inverse: non
Taille: 67x48x28mm/2.63x1.89x1.1"

Réglage tension/courant de sortie:
1, ajuster le potentiomètre «CV-ADJ» dans le sens des aiguilles d'une montre pour réduire la tension, dans le sens inverse des aiguilles d'une montre pour augmenter la tension.



2, ajuster le potentiomètre "-ADJ" dans le sens inverse des aiguilles d'une montre environ 30 cercles pour minimiser le courant de sortie avant de se connecter à la charge (dans le sens des aiguilles d'une montre pour augmenter le courant, dans le sens inverse des aiguilles d'une montre pour réduire le courant). Ajustez ensuite «-ADJ» dans le sens horaire à la valeur actuelle dont vous avez besoin. Si vous utilisez le module pour charger la batterie, connectez-vous à la sortie après que la batterie soit complètement déchargée. Parce que si plus d'énergie reste dans la batterie, moins de courant de charge sera.
