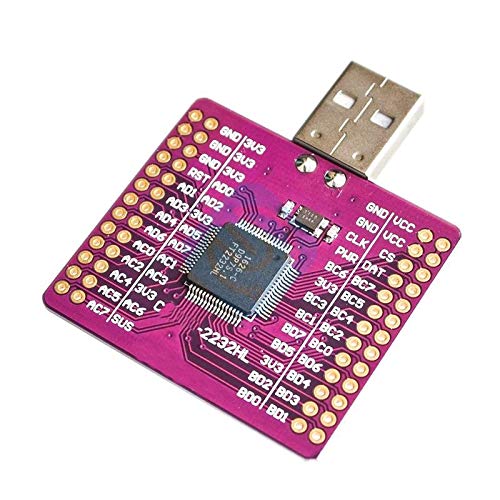

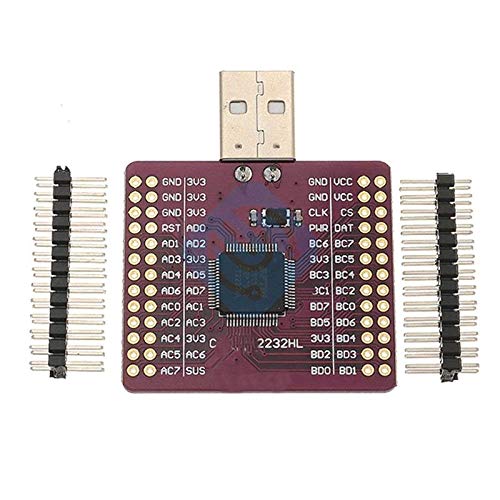

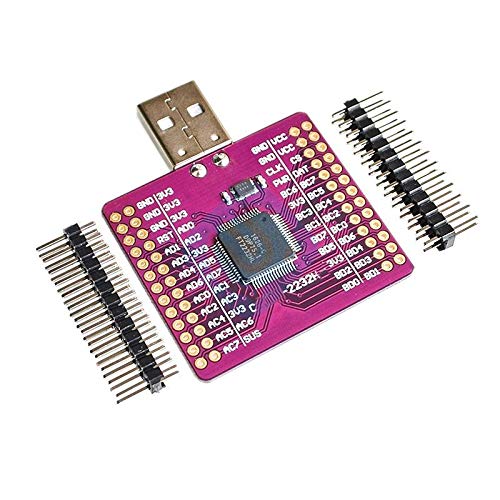

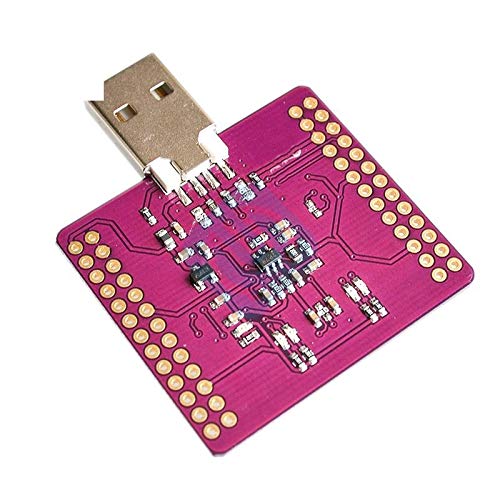

FT2232HL USB TURN UART/FIFO/SPI/I2C/JTAG/RS232 module FT2232HL CJMCU-2232HL

Le FT2232H est la 5e génération de périphériques USB de FTDI. Le FT2232H est un IC USB 2.0 haute vitesse (480 Mb/s) vers UART/FIFO. Il a la capacité d'être configuré dans une variété d'interfaces de série ou parallèles standard de l'industrie.

Paramètre

• Tension d'alimentation du module USB: DC5V;

• USB 2.0 compatible pleine vitesse.

• Régulateur LDO 3.3V / 1.8V intégré.

• Plage de température de fonctionnement étendue: -40 °C à 85 °C

• 20 paquets de la goupille SSOP et de QFN (RoHS conforme).

• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.

• Circuit de mise sous tension intégré.

• Le taux de transfert de données est de 1 mégaoctet par seconde.

• Chaque puce possède un numéro de série USB unique préprogrammé.

• Prend en charge les configurations USB alimentées par bus, auto-alimentées et haute puissance.

• Shifter de niveau intégré + 3.3V pour les E/S USB.

• Shifter de niveau intégré + 3.3V pour les E/S USB.

• Véritable sortie de pilote CMOS 3.3V et entrée TTL. (La tension de fonctionnement chute à 1V8 grâce à une résistance de traction externe)

• Le niveau de tension d'E/S est de 1.8V à 3.3V (tension de tenue à 5V). Le courant d'entraînement de la broche d'E/S peut être configuré.

• L'ensemble du protocole USB est traité sur cette puce et ne nécessite pas de programmation de micrologiciel spécifique à l'USB.

• Interface parallèle série FT1248 en mode 1, 2, 4 ou 8 bits. Similaire au mode 1-bit esclave SPI.

• Mémoire programmable multiple (MTP) intégrée de 2048 octets pour les descriptions de périphériques de stockage et la configuration d'E/S CBUS.

• Un générateur d'horloge intégré élimine le besoin d'un cristal externe et dispose d'une option de sortie d'horloge pour une connexion transparente à un MCU ou FPGA externe.

• Un tampon de réception de 512 octets et un tampon de transmission de 512 octets permettent un débit de données élevé avec mise en mémoire tampon.

• Détection du chargeur de batterie. Les appareils mobiles peuvent l'utiliser pour détecter la présence d'un chargeur sur le port USB pour un courant plus élevé/plus rapide

• Chargez rapidement la batterie.

• 8 mA (typ) de faible courant de fonctionnement et 125 μA (typ) de courant de suspension USB. Faible consommation de bande passante USB.

• Les pilotes de port COM virtuel (VCP) et direct (D2XX) sans redevance FTDI sont exemptés des pilotes USB dans la plupart des cas

• Exigences de développement.

Applications typiques

• Puce unique USB à double canal UART (RS232, RS422 ou RS485).

• Puce unique USB à double canal FIFO.

• Puce unique USB à double canal JTAG.

• Puce unique USB à double canal SPI.

• Une seule puce USB à double canal I2C.

• Une seule puce USB à double canal Bit-Bang.

• Une seule puce USB à double combinaison de l'une des interfaces ci-dessus.

• Une seule puce USB à l'interface optique série rapide.

• Interface USB à puce unique vers CPU cible (comme mémoire), double et indépendante.
