chargeur de batterie XY-L10A 10A (6-60)V HW-750

Description du produit

Caractéristique:

1. Supporter la batterie au plomb et la batterie d'action, plage de tension: 6V ~ 60V;

2. Peut afficher la tension, le pourcentage de la batterie, le temps de charge en même temps via LCD

3. La fonction est très puissante, réalise le contrôle de charge automatique, le temps de charge de contrôle, peut également configurer et télécharger le paramètre correspondant via le port série

Spécifications:

Modèle de produit: XY-L10A

Tension de contrôle: DC6-60V

Courant de contrôle:<10A

Précision de contrôle: 0.1V

Type de sortie: sortie directe

Erreur de tension: ± 0.1V

Champ d'application: diverses batteries au lithium

Tout d'abord. description de la fonction

1. Fonction de contrôle de Charge automatique:

En réglant le volt-HI: «up» volt-LI: «dn»; Lorsque la tension de la batterie est inférieure au volt-LI: «dn», le relais conduit, le chargeur commence à charger la batterie; Lorsque la tension de la batterie est jusqu'à volt-HI: «up», le relais est déconnecté et la charge automatique est terminée une fois

2. Fonction de contrôle du temps de Charge:

Comment activer la fonction de contrôle du temps?

Après avoir entré le jeu de paramètres, réglez le paramètre op sur non zéro, puis activez la fonction de contrôle du temps, le paramètre par défaut op est: --:-- h, la fonction de contrôle du temps n'est pas activée par défaut;

Après la fonction de contrôle du temps d'ouverture (OP n'est pas nul), lorsque la tension de la batterie est la tension inférieure de la batterie, le chargeur commence à charger la batterie, le système a commencé à horloge; Pendant la synchronisation, la tension de la batterie ≥ volt-HI \ 'UP \ ', déconnexion du relais; Si le temps de fonctionnement est écoulé, La tension de la batterie est toujours la tension inférieure-LI \ 'dn \ ', le relais maintient la conduction, ferme automatiquement la fonction de contrôle du temps de charge et clignote le H:ER pour rappeler à l'utilisateur, le réglage du paramètre de temps est raisonnable; Appuyez sur n'importe quelle touche pour arrêter de clignoter;

Remarque: format de l'heure: 00:59 (00 pour les heures, 59 pour les minutes) le temps maximum est de 99:59, soit 100 heures.

Deuxième. Réglage des paramètres

A) appuyez et maintenez la touche SET pour entrer dans l'interface de réglage;

B) changez les paramètres que vous voulez régler en appuyant brièvement sur set;

C) après la sélection des paramètres, peut être réglé par la touche haut/bas pour prendre en charge la pression courte, la pression longue (augmentation ou diminution rapide); Pour définir d'autres paramètres, répétez les étapes b, c);

D) une fois tous les paramètres définis, appuyez longuement sur la touche set pour sortir et enregistrer;

Troisième. La Description de la fonction clé:

Dans l'interface Run (interface principale):

Appuyez brièvement sur le bouton SET pour afficher l'ensemble actuel des paramètres; Appuyez brièvement sur le bouton UP, basculez l'affichage du pourcentage de charge et du temps de charge;

Appuyez brièvement sur le bouton bas, sélectionnez activer/désactiver le relais, si le relais peut être fermé, affichera «off» comme rappel;

Appuyez longuement sur le bouton UP, passez à l'état de faible puissance

On: aucune opération en 10 minutes éteindre le rétroéclairage

Éteint: le rétroéclairage est toujours lumineux

Appuyez longuement sur le bouton SET, entrez les paramètres.

Quatrième. Calcul du pourcentage de tension:

Pourcentage de tension = tension de la batterie/(volt-HI - volt-LI)

Cinquième. Caractéristiques supplémentaires

A) fonction d'enregistrement du temps de charge: ne pas ouvrir le contrôle du temps de charge, le produit enregistrera un temps complet, lorsque l'interface d'affichage du temps d'entrée, affichage clignotant du temps de charge, puis quittez l'interface d'affichage de l'heure ou la charge suivante pour ouvrir (conduction de relais) lorsqu'il est vide;

B) détection automatique des paramètres: lorsque les paramètres sont définis, quittez, si volt-LI dn≥ volt-HI UP, le système affichera "ERR" comme rappel;

C) détection d'accès à la batterie: ce produit attaché à la batterie, s'il n'est pas connecté à la batterie, le système sera affiché dans la liaison montante «NbE» pour rappel

Taille: 7,9x4,2 cm/3.11x1.65inch

Remarque:

Veuillez permettre une erreur de 1-3mm en raison de la mesure manuelle. Veuillez vous assurer que cela ne vous dérange pas avant d'enchérir.

En raison de la différence entre les différents moniteurs, l'image peut ne pas refléter la couleur réelle de l'article. Merci!

L'emballage comprend:

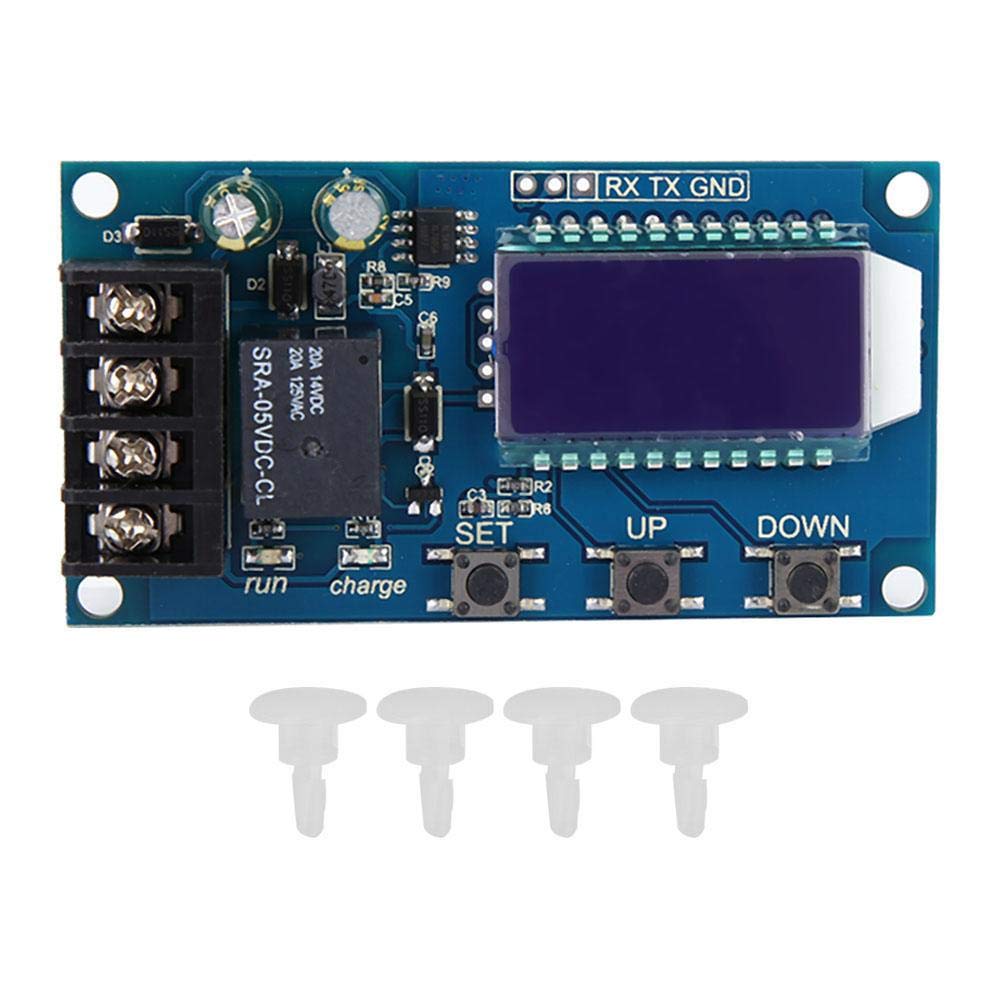

1x Module de commande de chargeur de batterie
