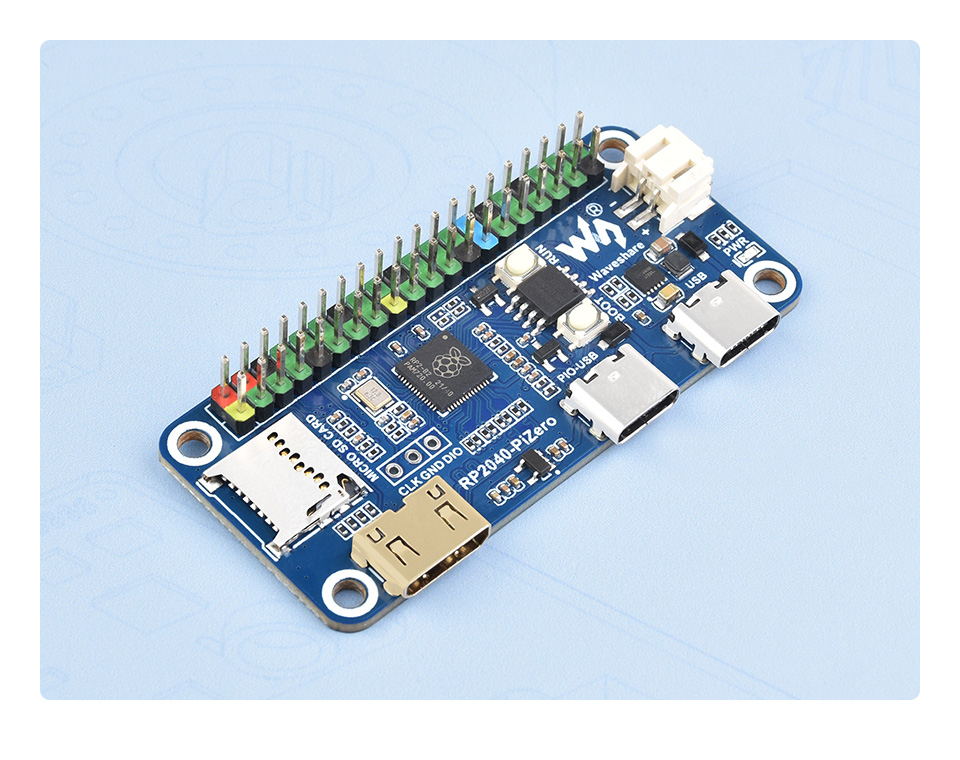

carte RP2040-PiZero Raspberry port compatible HDMI

Spécifications du Conseil

RP2040-PiZero Est une carte microcontrôleur haute performance et rentable conçue par Waveshare, une interface DVI intégrée, un emplacement pour carte TF et un port PIO-USB, compatible avec l'en-tête GPIO Raspberry Pi 40PIN, facile à développer et intégrer dans les produits.

• Puce de microcontrôleur RP2040 conçue par Raspberry Pi au Royaume-Uni

• Processeur ARM Cortex M0 + double cœur, horloge flexible jusqu'à 133 MHz

• 264 Ko de SRAM et 16 Mo de mémoire Flash embarquée

• L'interface DVI embarquée peut piloter la plupart des écrans HDMI (compatibilité DVI requise)

• Prend en charge l'utilisation comme hôte USB ou esclave via le port PIO-USB intégré

• Emplacement pour carte TF intégré pour lire et écrire une carte TF

• Tête de recharge/décharge de batterie au lithium intégrée, adaptée aux scénarios mobiles

• USB 1.1 avec appareil et support hôte

• Programmation par glisser-déposer à l'aide du stockage de masse sur USB

• Modes veille et dormant à faible puissance

• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 bits ADC, 16 × canaux PWM contrôlables

• Horloge précise et minuterie sur puce

• Capteur de température

• Bibliothèques à virgule flottante accélérées sur puce

• 8 × machines d'état programmables d'E/S (PIO) pour le support de périphériques personnalisés

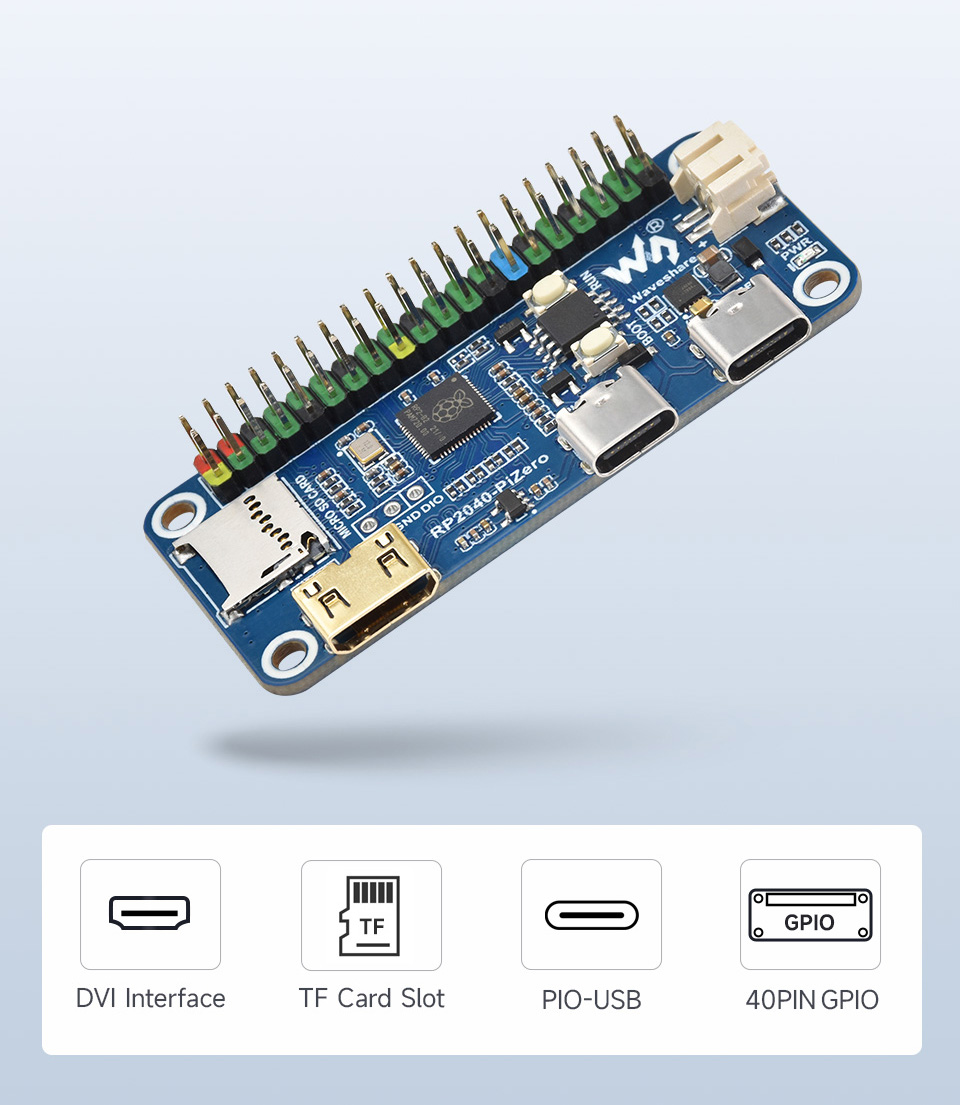

Intègre plusieurs interfaces

Interface DVI intégrée, port PIO-USB et emplacement pour carte TF pour plus de possibilités

Pour référence seulement, le CHAPEAU LCD 1.3 pouces Et LCD HDMI 7 pouces (H) Ne sont pas inclus

Support C/C ++, MicroPython, Arduino

SDK complet, ressources de développement, tutoriels pour vous aider à démarrer facilement

* Les fonctions DVI et PIO-USB ne sont prises en charge qu'en environnement C et ne peuvent pas être utilisées en même temps

Processeur ARM double cœur

Processeur ARM Cortex M0 + à double cœur, horloge flexible fonctionnant jusqu'à 133 MHz

Ce qui est à bord

1. Connecteur USB Type-C
   Pour la communication et la gravure de programmes

2. Port PIO-USB
   Pour l'utiliser comme hôte USB ou esclave via PIO

3. Interface DVI (connecteur Mini HDMI)
   Pour la conduite écran DVI avec câble HDMI

4. Fente pour carte tf
   Communication d'interface SPI

5. Référence: RP2040
   Processeur dual-core, jusqu'à 133MHz de fréquence de fonctionnement

1. Référence: W25Q128JV
   Flash NI de 16 Mo

2. Bouton RUN
   Bouton de réinitialisation

3. Bouton BOOT
   Appuyez dessus lors de la réinitialisation pour entrer en mode de téléchargement

4. En-tête de batterie au lithium
   Tête PH2.0, pour connecter la batterie au lithium 3.7V, permet de recharger/décharger la batterie

5. En-tête GPIO 40PIN
   Compatible avec certains chapeaux Raspberry Pi

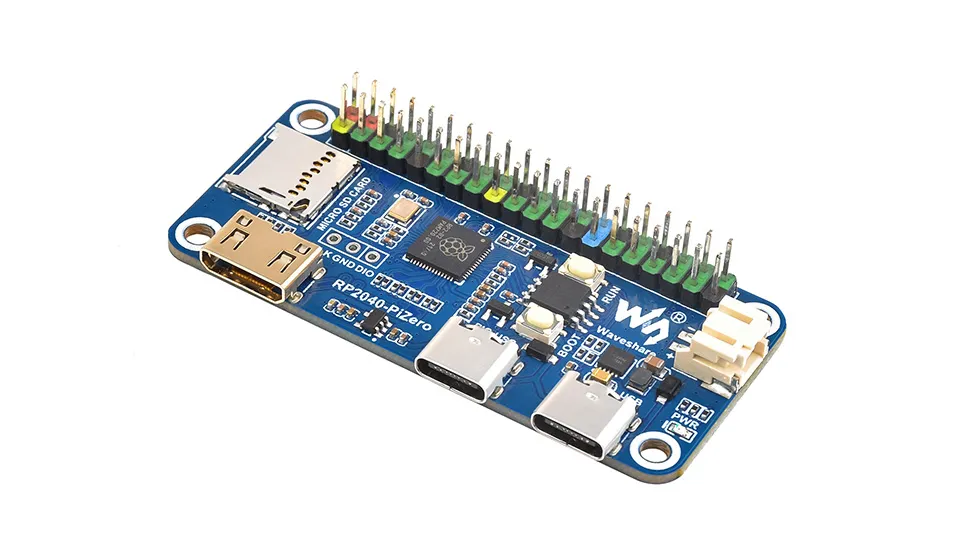

Produit Afficher

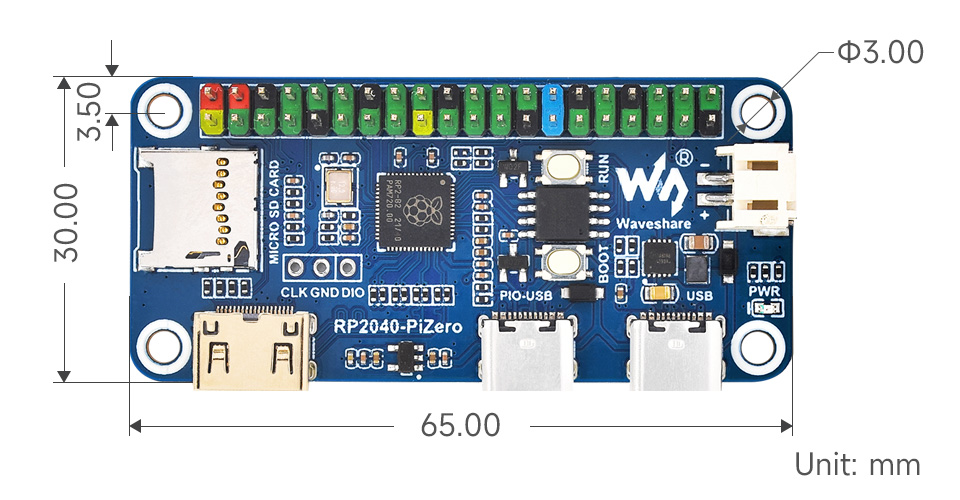

Dimensions du contour

Ressources et services

Wiki:   Www.waveshare.com/wiki/ RP2040-PiZero

Liste d'emballage

1 x RP2040-PiZero Conseil
