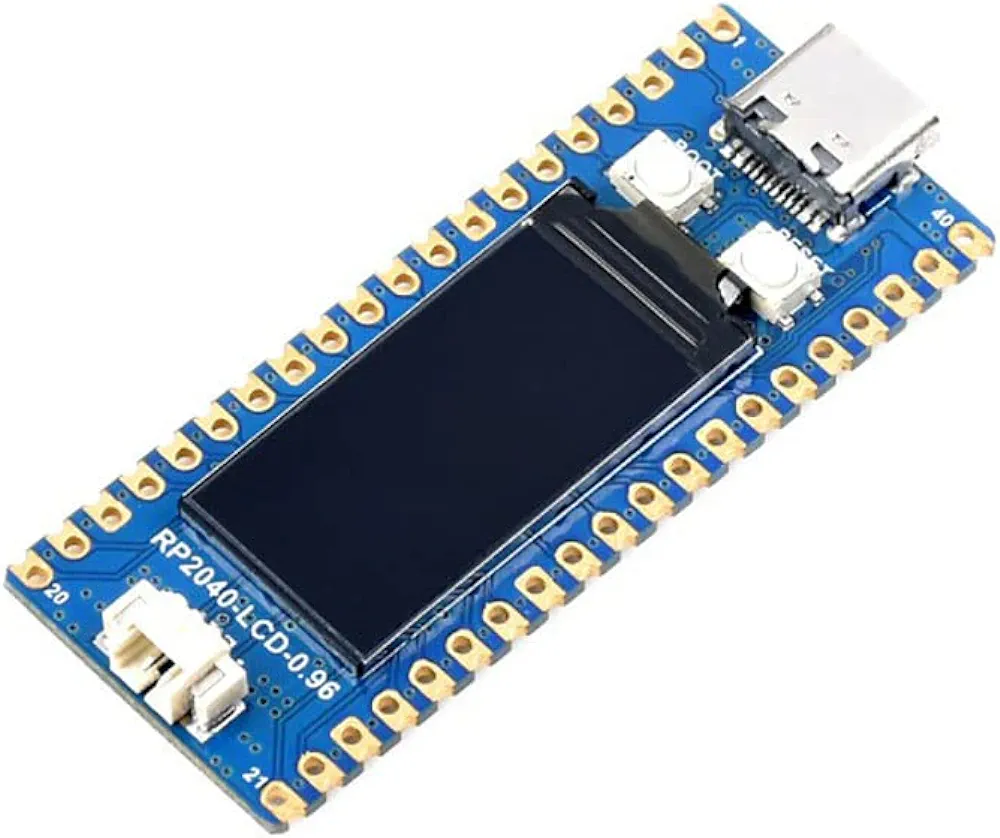

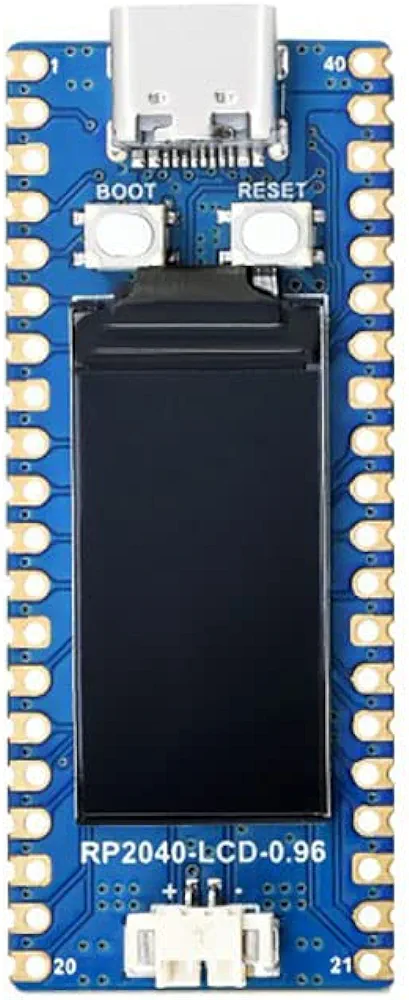

Carte RASPBERRY MCU RP2040 avec écran LCD 0,96

RP2040-LCD-0.96, une carte MCU de type Pico à faible coût et hautes performances basée sur le microcontrôleur raspberry pi RP2040

• Avec écran LCD
• Sans tête de broche
• RP2040-LCD-0.96
• UGS : 20330
• Compatible avec la plupart des modules complémentaires raspberry pi Pico

RP2040-LCD-0.96 est une carte MCU de type Pico à faible coût et hautes performances avec des interfaces numériques flexibles. Il intègre des raspberry pi 's Puce de microcontrôleur RP2040, identique à celui sur raspberry pi Pico. Pour le développement de logiciels, le SDK C/C++ de raspberry pi ou MicroPython est disponible, ce qui vous permet de démarrer facilement et de l'intégrer rapidement dans les produits finaux.

De plus, il y a aussi un écran IPS de 0,96 pouce intégré, un en-tête de recharge/décharge de batterie au lithium et une puce buck-boost DC-DC haute efficacité.

Les fonctionnalités clés incluent :

• Puce de microcontrôleur RP2040 conçue par raspberry pi Pi au Royaume-Uni
• Processeur double cœur Arm Cortex M0+, horloge flexible fonctionnant jusqu'à 133 MHz
• 264 Ko de SRAM et 2 Mo de mémoire flash intégrée
• Connecteur USB-C, le maintient à jour, plus facile à utiliser
• Écran LCD IPS coloré 0,96 pouces 160 × 80 pixels 65K
• Tête de recharge/décharge de batterie au lithium, adaptée aux appareils mobiles
• Puce DC-DC intégrée TPS63000, puce DC-DC buck-boost haute efficacité, commutateur de courant 1,8 A
• Le module crénelé permet de souder directement sur les cartes de support (il doit y avoir une découpe dédiée pour intégrer les composants inférieurs)
• USB 1.1 avec prise en charge des périphériques et des hôtes
• Modes veille et veille à faible consommation
• Programmation par glisser-déposer à l'aide d'un stockage de masse via USB

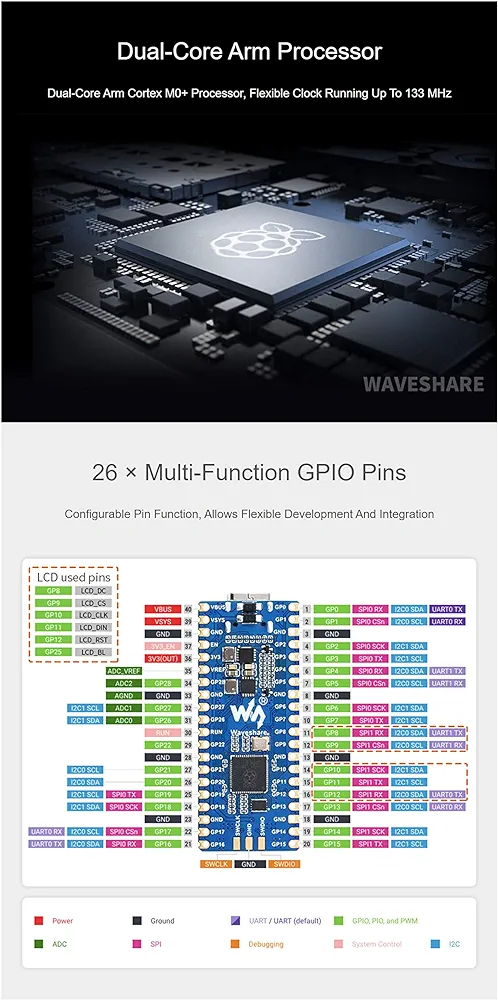

• 26 × broches GPIO multifonctions
• 2 × SPI, 2 × I2C, 2 × UART, 3 × ADC 12 bits, 16 × canaux PWM contrôlables
• Horloge et minuterie précises sur puce
• Capteur de température
• Bibliothèques à virgule flottante accélérées sur puce
• 8 machines d'état d'E/S programmables (PIO) pour la prise en charge de périphériques personnalisés

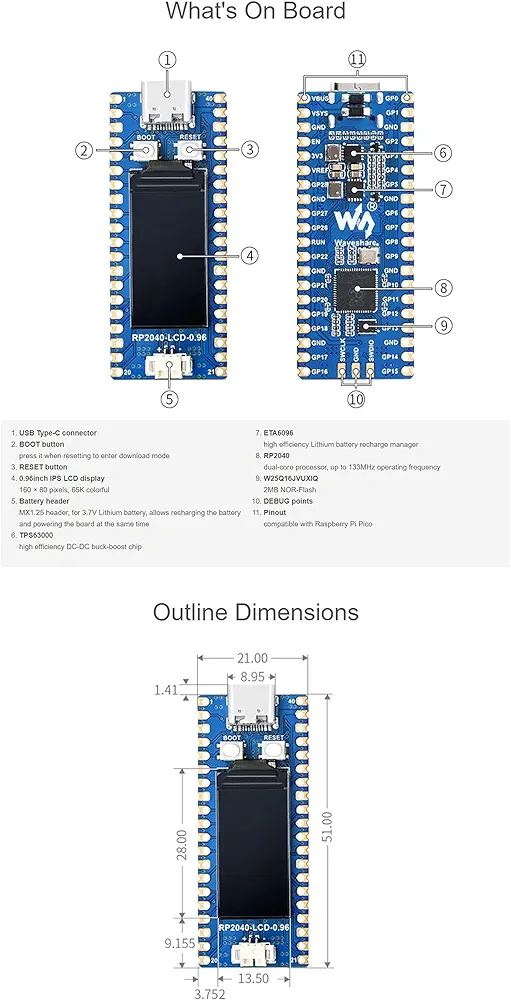

Qu'y a-t-il au tableau ? Voir l'image ci-dessus.

1. Connecteur USB Type-C
2. Bouton BOOT
   appuyez dessus lors de la réinitialisation pour entrer en mode de téléchargement
3. Bouton de réinitialisation
4. Écran LCD IPS de 0,96 pouces
   160 × 80 pixels, 65K couleurs
5. En-tête de batterie
   L'en-tête MX1.25, pour batterie au lithium 3,7 V, permet de recharger la batterie et d'alimenter la carte en même temps
6. TPS63000
   puce buck-boost DC-DC haute efficacité
7. ETA6096
   gestionnaire de recharge de batterie au lithium à haut rendement
8. RP2040
   processeur double cœur, jusqu'à 133 MHz de fréquence de fonctionnement
9. W25Q16JVUXIQ
   2 Mo NOR-Flash
10. Points de DEBUG

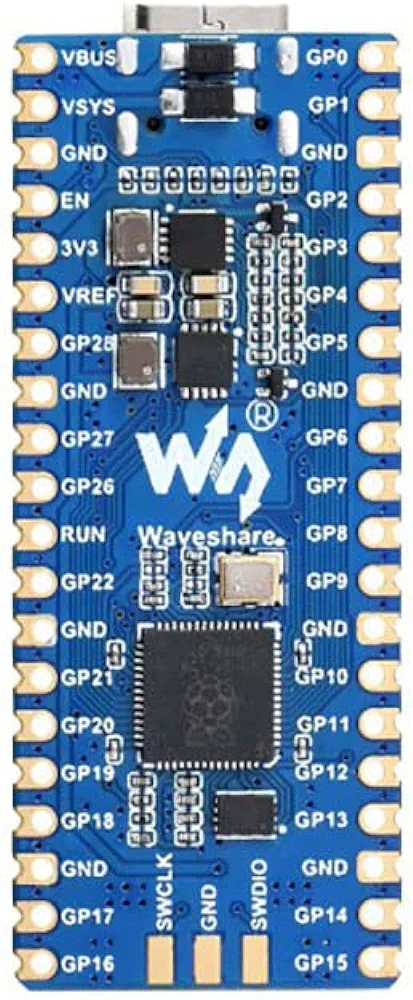

11. Brochage
    compatible avec raspberry pi Pico
