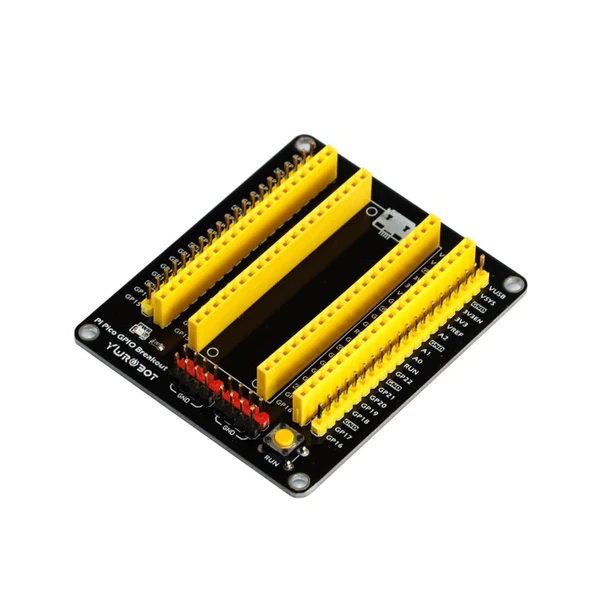

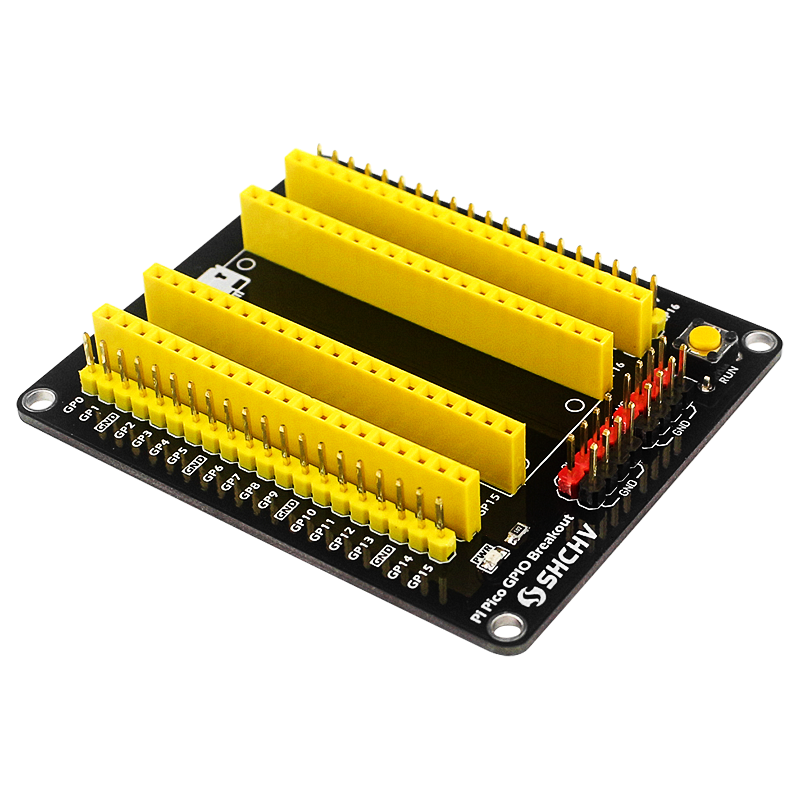

Raspberry Pi Pico GPIO Breakout Extender DIY Expansion Board Mâle Femelle Pin avec Interrupteur

Option 1

Introduction

Ceci est l'extension GPIO pour Raspberry Pi Pico. À bord avec broche mâle et femelle, soyez pratique pour connecter différents appareils et bricolage pour Pico.

Liste d'emballage

1 x Pico GPIO Breakout Extender
(Ne comprend pas la carte Pico)

Pico n'est pas inclus

Option 2

Extenseur GPIO compatible HATPour Pico

1x Raspberry Pi Standard 40PIN Header Pour CHAPEAUX, 1x Pico 2 × 20PIN Header

Caractéristiques en un coup d'œil

• Tête femelle Raspberry Pi Pico standard pour la fixation directe du Raspberry Pi Pico (si l'en-tête mâle est soudé), ou simplement à travers des fils de cavalier

• 1x en-tête standard Raspberry Pi 40PIN et 1x en-tête Pico 2 × 20PIN, permet de connecter à la fois des chapeaux Raspberry Pi et des cartes d'extension Pico

• Connecteur d'entrée d'alimentation USB, assure une alimentation suffisante pour plusieurs modules d'extension

• Bouton Breakout RESET, pratique pour le débogage

• Etiquettes transparentes à l'avant, faciles à utiliser

• Processus d'or d'immersion, beau et pratique, regard esthétique renversant

Compatibilité d'en-tête Raspberry Pi Pico

En-tête de broche femelle centrale pour fixer directement le Raspberry Pi Pico

Développer plus d'interfaces

Exemples d'extension

Permet de connecter des types de modules d'extension Raspberry Pi, plus de possibilités

Veuillez vous assurer qu'il n'y a pas de conflits de broches entre les modules que vous souhaitez utiliser ensemble avant de vous connecter.
Les modules d'extension Raspberry Pi Pico et ne sont PAS inclus.

Processus Or Immersion

Panneau de base noir, étiquettes de brochage blanches, contour arrondi doré, esthétique époustouflante

Ce qui est à bord

1. En-tête GPIO pour Raspberry Pi 40PIN
   Pour la connexion avec les chapeaux Raspberry Pi

2. En-tête Raspberry Pi Pico
   Pour la connexion avec Raspberry Pi Pico

3. Sélection des broches
   Commutez la connexion GP0 et GP1 à GPIO0 et GPIO1 ou GPIO23 et GPIO24 de l'en-tête Raspberry Pi 40PIN via des résistances

4. Bouton de réinitialisation Pico

5. En-tête Raspberry Pi Pico
   Pour la connexion avec les chapeaux Pico

1. Circuit d'entrée d'alimentation externe
   Alimentation via VBUS par défaut, prend en charge 1.5A
   Retirez la résistance 0R, alimentez le VSYS via le tube MOS, coupez quand VBUS a la tension, peut soutenir 2.5A

2. Port micro USB
   Pour alimentation externe

3. Indicateur de puissance

Dimensions du contour

Option 3

Expandeur GPIO pour Raspberry Pi Pico, 1x Raspberry Pi Standard 40PIN, 1x Pico 2 × 20PIN

2. Double extenseur GPIO-Pour Pico

Deux ensembles d'en-têtes mâles standard Raspberry Pi Pico GPIO

Caractéristiques en un coup d'œil

• Tête femelle Raspberry Pi Pico standard pour la fixation directe du Raspberry Pi Pico (si l'en-tête mâle est soudé), ou simplement à travers des fils de cavalier

• Deux ensembles d'en-tête mâle 2x20, permet de connecter plus de modules d'extension Raspberry Pi Pico

• Etiquettes transparentes à l'avant, faciles à utiliser

• Processus d'or d'immersion, beau et pratique, regard esthétique renversant

Compatibilité d'en-tête Raspberry Pi Pico

En-tête de broche femelle centrale pour fixer directement le Raspberry Pi Pico

Deux ensembles d'en-tête 2x20 mâle

Permet de connecter plus de modules d'extension Raspberry Pi Pico

Veuillez vous assurer qu'il n'y a pas de conflits de broches entre les modules que vous souhaitez utiliser ensemble avant de vous connecter.
Les modules d'extension Raspberry Pi Pico et ne sont PAS inclus.

Processus Or Immersion

Panneau de base noir, étiquettes de brochage blanches, contour arrondi doré, esthétique époustouflante

Dimensions du contour
