Carte d'Extension GPIO+I2C+SPI via USB - FT232H
CATEGORIE: CARTE DE DEVELOPPEMENT
ref: JJ164 500 DA
DETAILS
La description
Ne serait-il pas cool de piloter un petit écran OLED , de lire un capteur de couleur ou même de faire clignoter des LED directement depuis votre ordinateur ? Bien sûr, vous pouvez programmer un Arduino ou un Trinket pour parler à ces appareils et à votre ordinateur, mais pourquoi votre ordinateur ne peut-il pas simplement parler à ces appareils et capteurs lui-même ? Eh bien, maintenant votre ordinateur peut communiquer avec des appareils utilisant la carte de dérivation Adafruit FT232H !
Que peut faire la puce FT232H ? Cette puce de FTDI est similaire à leurs puces de conversion USB vers série mais ajoute un "moteur série synchrone multiprotocole" qui lui permet de parler de nombreux protocoles courants comme SPI, I2C, UART série, JTAG, et plus encore ! Il y a même une poignée de broches GPIO numériques que vous pouvez lire et écrire pour faire des choses comme des LED flash, lire des commutateurs ou des boutons, et plus encore. L'évasion FT232H, c'est comme ajouter un petit couteau suisse pour les protocoles série à votre ordinateur !
Cette puce est puissante et utile lorsque vous souhaitez utiliser Python (par exemple) pour itérer et tester rapidement un périphérique qui utilise I2C, SPI ou des E/S à usage général. Il n'y a pas de micrologiciel à gérer, vous n'avez donc pas à vous soucier de la façon "d'envoyer des données vers et depuis un Arduino qui sont ensuite envoyées vers et depuis" un capteur électronique, un écran ou une pièce.

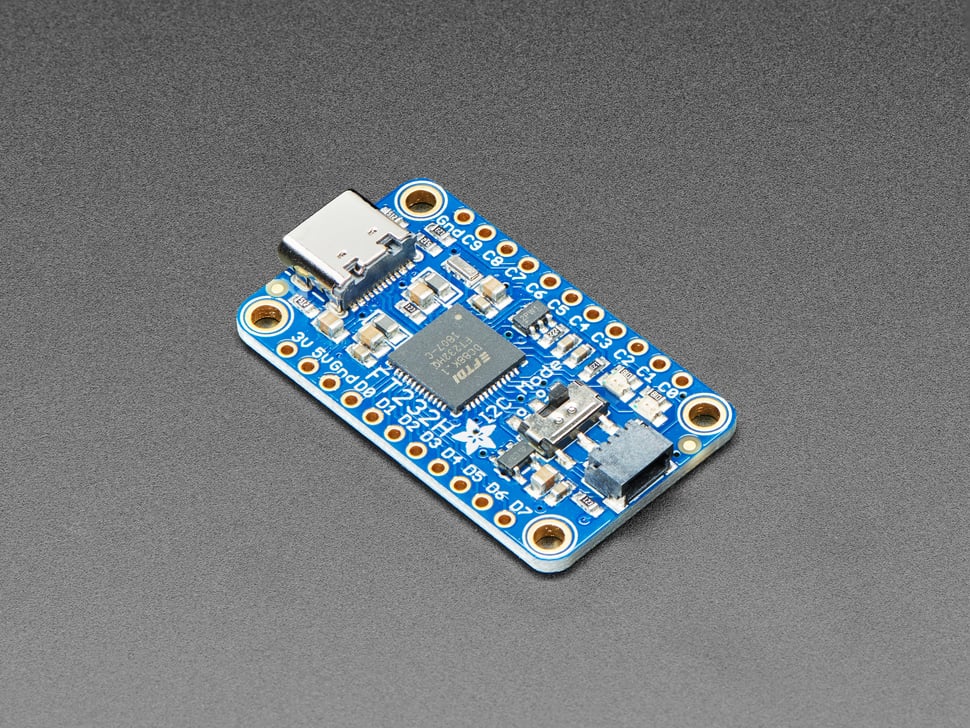

Ce breakout dispose d'une puce FT232H et d'une EEPROM pour la configuration embarquée. Vous pouvez en savoir plus sur cette puce sur la page de FTDI et consulter notre didacticiel sur la façon de démarrer et d'utiliser notre code Python pour contrôler le FT232H avec Mac/Win/Linux et accéder à nos centaines de bibliothèques et didacticiels CircuitPython.

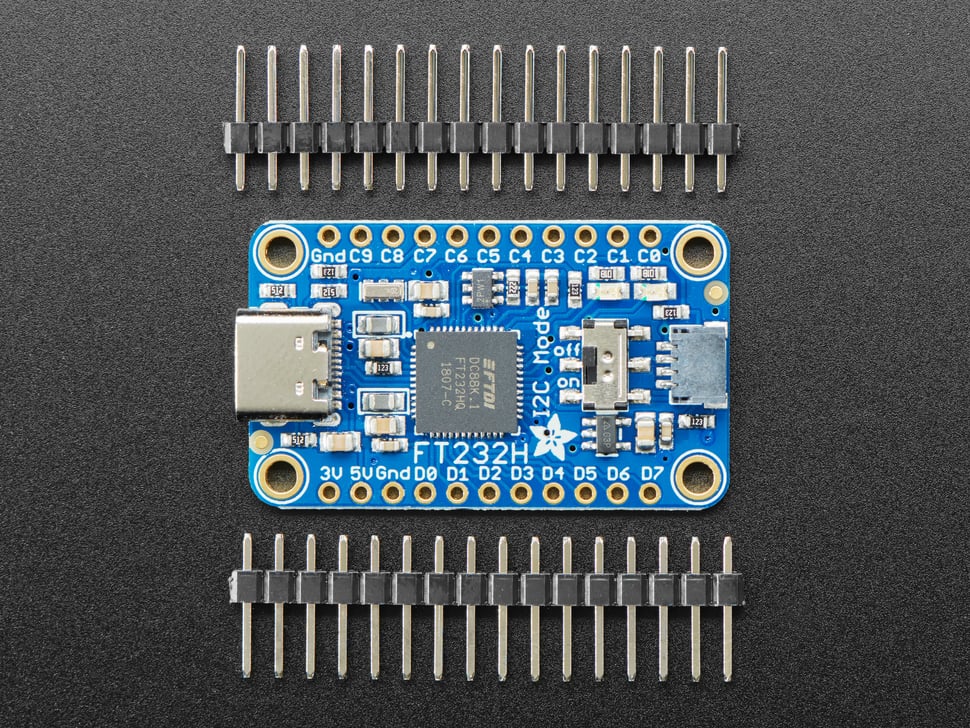

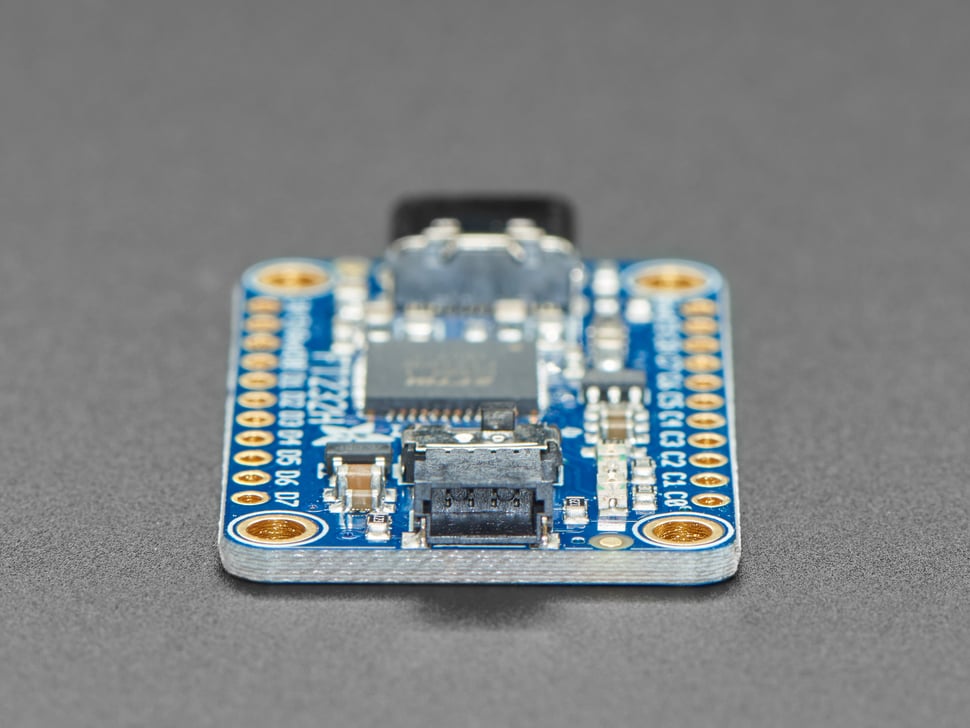

NOUVEAU : depuis le 12 février 2020, nous avons relooké cette vénérable planche ! Nous avons maintenant un connecteur USB C moderne sur la carte (au lieu du micro USB), un commutateur I2C pour connecter D1 et D2 pour une interface I2C facile, une broche de sortie d'alimentation 3 V jusqu'à 500 mA et un connecteur Stemma QT qui vous permet de brancher et de jouer. tous les appareils, capteurs et écrans Stemma QT ou Qwiic. Cette révision est entièrement rétrocompatible pour la taille de la carte, les trous de montage et les brochages (les broches 3V/GND supplémentaires sont là où il n'y en avait pas auparavant et ne changent pas le brochage, elles peuvent être laissées déconnectées).
Détails techniques

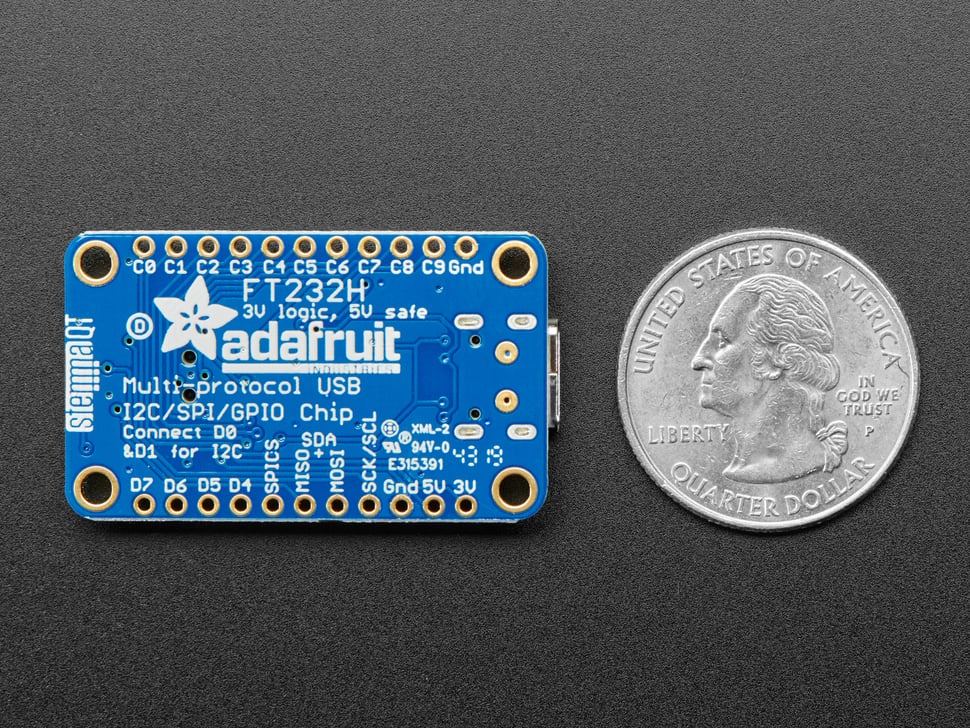

23 mm x 38 mm x 4 mm / 0,9" x 1,5" x 0,2"
Poids : 3,4 g
