Carte de développement Raspberry Pi PICO USB Type C RP2040-Tiny Tech

Conseil de développement RP2040-Tiny

Basé sur RP2040, carte adaptateur de port USB en option

Spécifications du Conseil

• Puce microcontrôleur RP2040 conçue par Raspberry Pi au Royaume-Uni

• Processeur Arm Cortex M0 à double cœur, horloge flexible jusqu'à 133 MHz

• 264 Ko de SRAM et 2 Mo de mémoire Flash embarquée

• Connecteur FPC 8PIN intégré, adaptant le port USB Type-C via la carte adaptateur

• Module Castellated permet de souder directement aux cartes de support

• USB 1.1 avec appareil et support hôte

• Modes veille et dormants à faible puissance

• Programmation par glisser-déposer utilisant le stockage de masse sur USB

• 20 × broches GPIO multifonctions

• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12 bits ADC, 16 × canaux PWM contrôlables

• Horloge précise et minuterie sur puce

• Capteur de température

• Bibliothèques à virgule flottante accélérées sur puce

• 8 × machines d'état programmables d'E/S (PIO) pour le support de périphériques personnalisés

Options de version

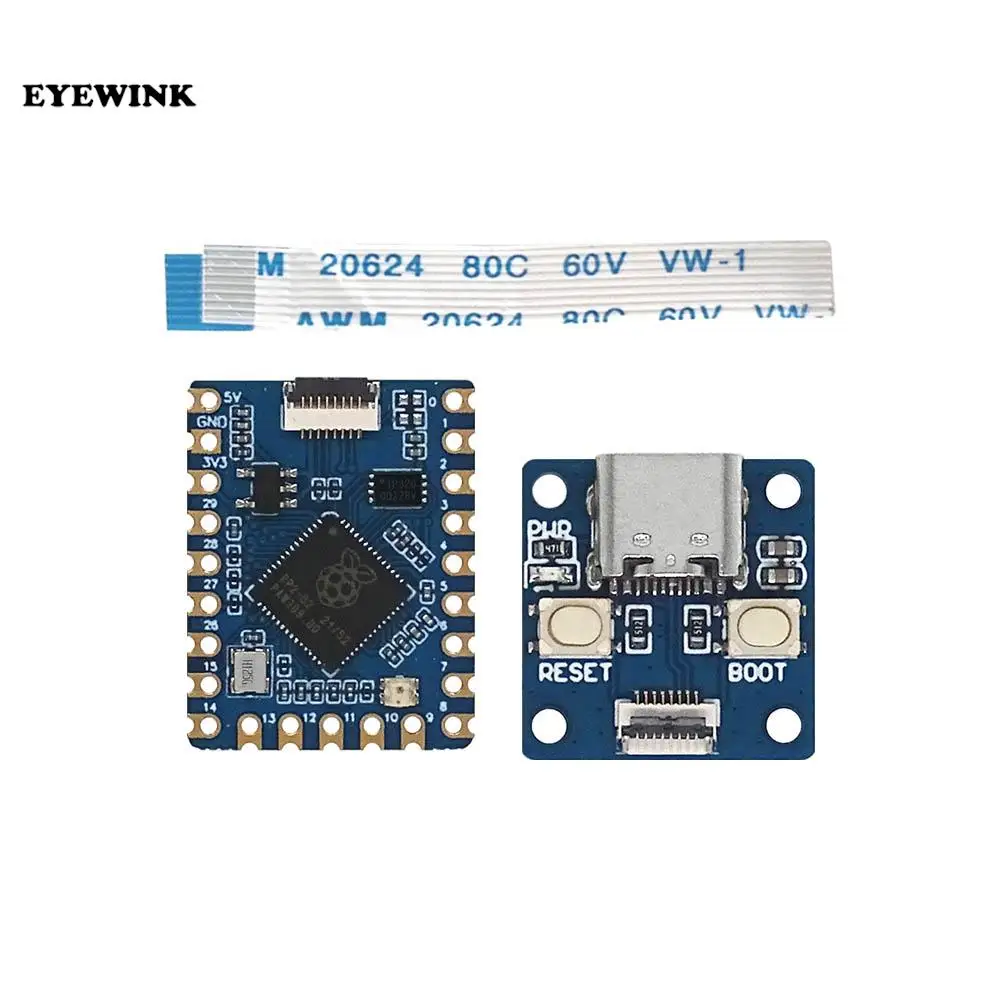

RP2040-Tiny-Kit
Carte de développement RP2040-Tiny-Adapter câble FPC

RP2040-Tiny
La carte de développement uniquement

Support C/C , MicroPython, Pour Arduino

SDK complet, ressources de développement, tutoriels pour vous aider à démarrer facilement

Taille compacte, conception de carte adaptateur séparée

Trous dentelés avec conception d'or d'immersion, emballage hautement intégré, facile à intégrer dans diverses applications de produit

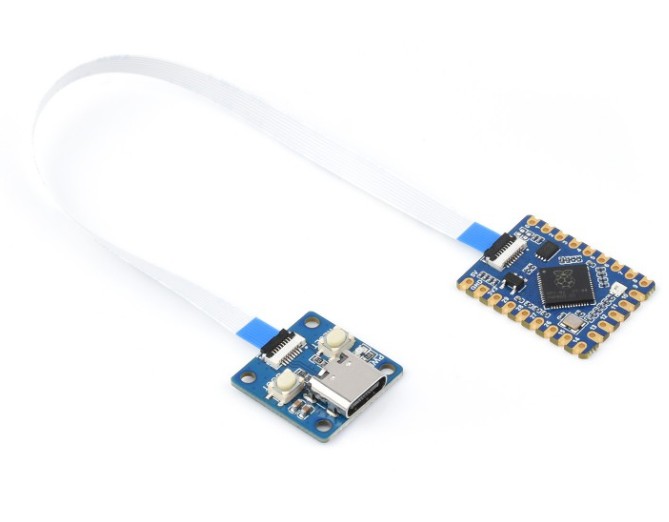

Adaptation du port USB Type-C via la carte adaptateur

Processeur à bras double cœur

Processeur Cortex M0 à bras double cœur, horloge flexible fonctionnant jusqu'à 133 MHz

20 × broches GPIO multifonctions

Fonction Pin configurable, permet un développement et une intégration flexibles

* Réservé deux pads de résistance 0402 pour la sélection du mode utilisateur, vous devez souder les résistances correspondantes ou court-circuiter les pads et compléter la programmation correspondante.

Ce qui est à bord

1. Connecteur FPC
   Pas de 0.5mm 8PIN

2. RT9193-33
   Faible décrochage 500mA, faible bruit, LDO ultra-rapide

3. Référence: W25Q16JVUXIQ
   2MB NOR-Flash

1. Référence: RP2040
   Processeur dual-core, jusqu'à 133MHz de fréquence de fonctionnement

2. WS2812
   Indicateur LED RVB

Produit Afficher

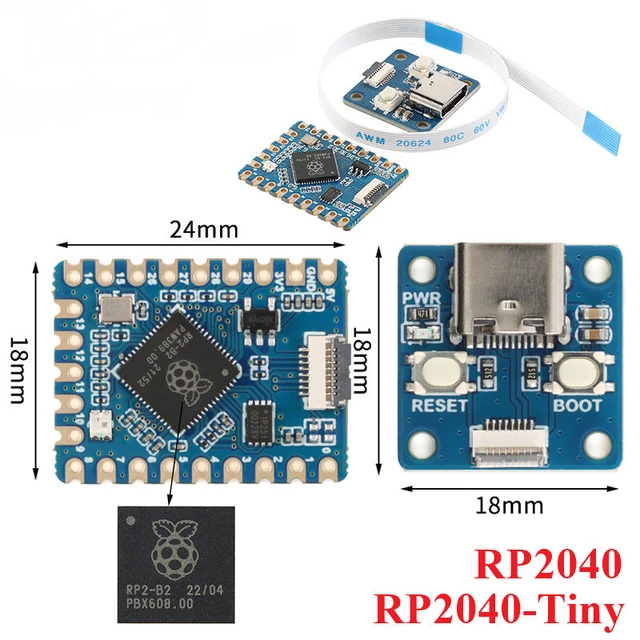

Dimensions du contour
