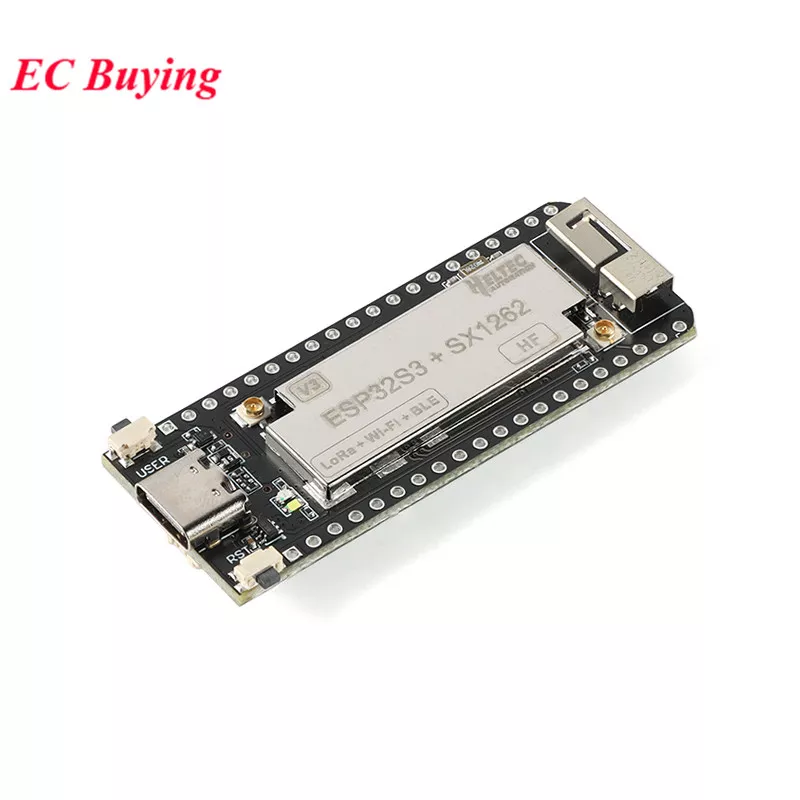

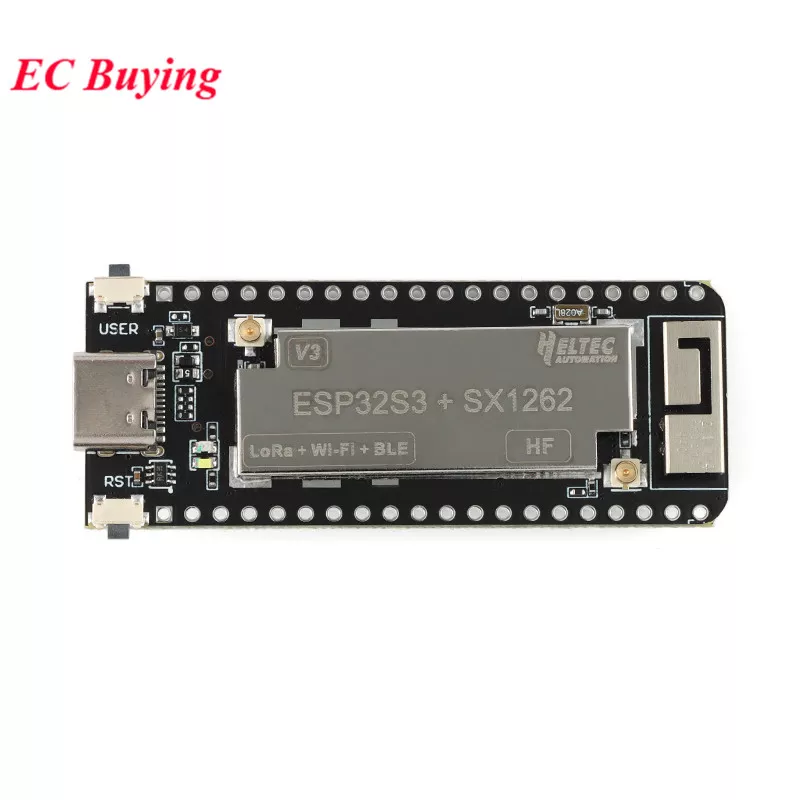

Carte de développement LoRAWAN ESP32 SX1262
CATEGORIE: CARTE DE DEVELOPPEMENT
ref: MM154 500 DA
ajouter au panier
DETAILS
Great Lora Board (SX1276) avec ESP32. Idéal pour les applications IoT à faible puissance, Lorawan (≤ 30 µA en sommeil profond)
Wireless Stick est une carte similaire au WiFi LORA 32 v2 mais sans écran OLED.
Il s'agit d'une autre révision (v3) du Wireless Stick Lite. Principales différences par rapport au Wireless Stick Lite v2 ? Voir le tableau ci-dessous:
| v2 | v3 | |
|---|---|---|
| Processeur | ESP32-D0 | ESP32-S3 |
| Puce radio | SX1276 | SX1262 |
| Connecteur USB | micro USB | USB-C |
| Oscillateur | Norme | Haute précision |
| Courant de sommeil profond | 30µA | < 10µA |
Spécification:
- PCB Taille 58 x 22,5 mm
- Taille de la carte (avec connecteurs, commutateurs, etc.) : 59,3 x 24,8 x 8 mm
- Alimentation (USB ou via broche 5V) : 4,7V - 6V
- Processeur ESP32-S3 (Flash 4 Mo)
- Radio SX1262 (868 MHz)
- SH1.25-2 Connecteur pour batterie LiPo, avec circuit de commande intégré ( Câble correspondant ).
- Connecteur USB C pour la programmation (convertisseur CP2102)
Description des connecteurs d'antenne

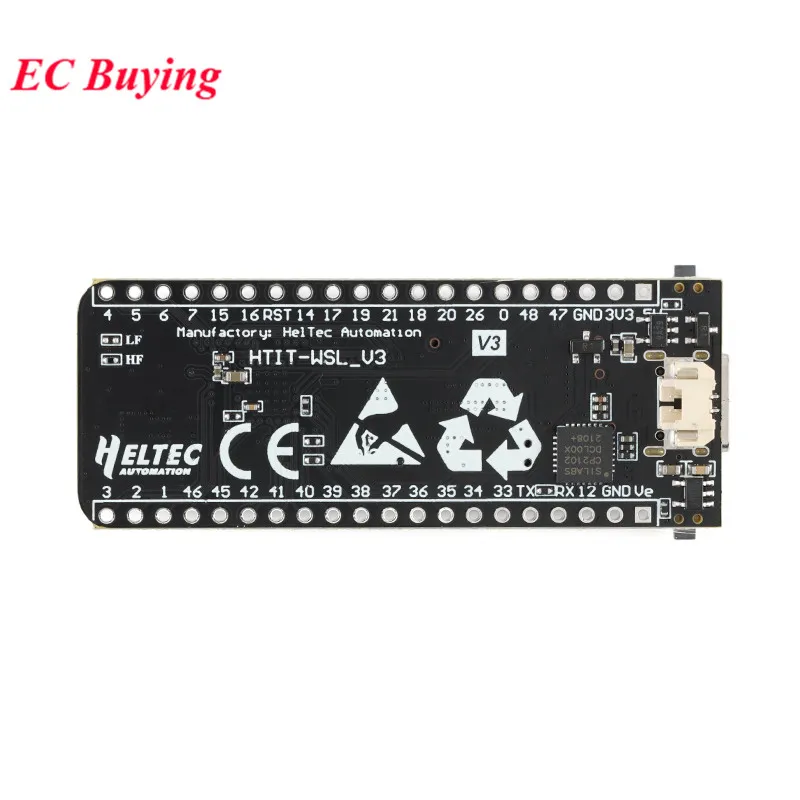

Brochage du module
Liens:
- Informations sur le conseil d'administration sur Heltec.org (documentation complète)
- Bibliothèque ESP32 LoRaWAN : ESP32_LORAWAN pour obtenir une licence, visitez la page Heltec

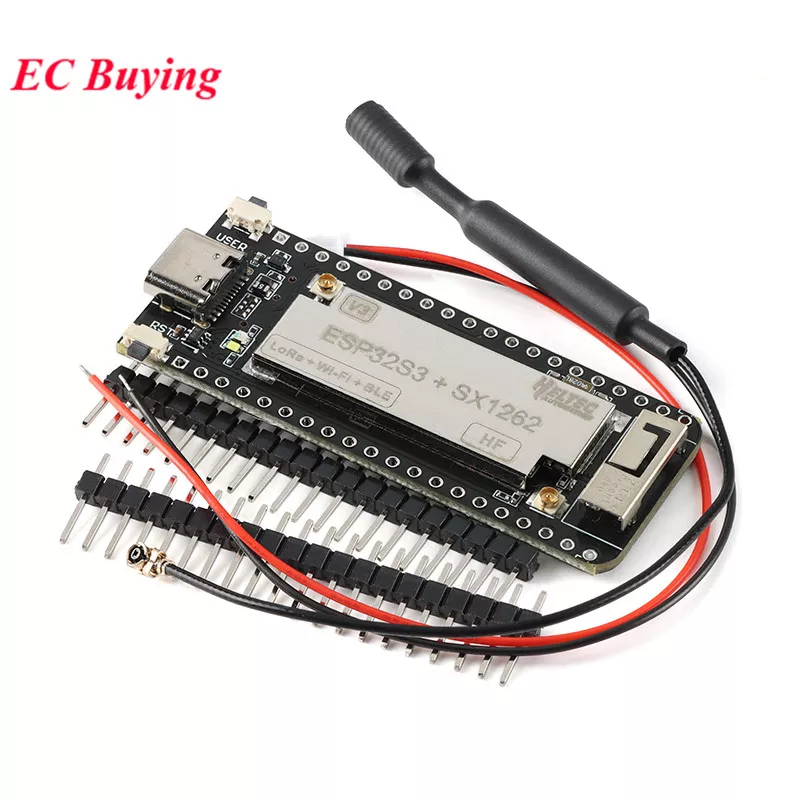

L'ensemble comprend :
- carte Wireless Stick Lite
- antenne 868Mhz (type ressort)
- épingles d'or
- Câble JST (pour connecteur de batterie)
