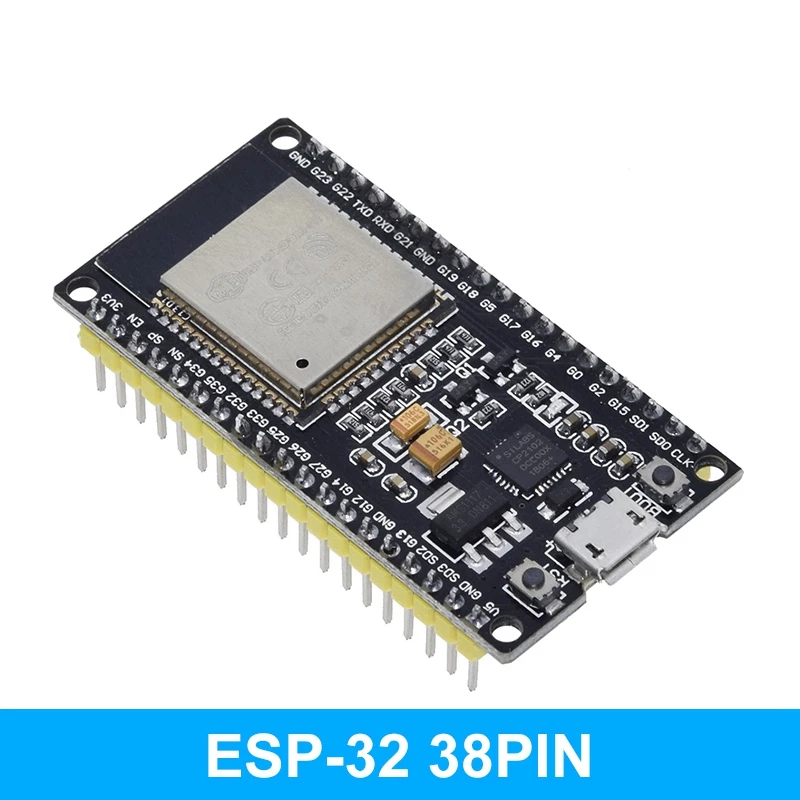

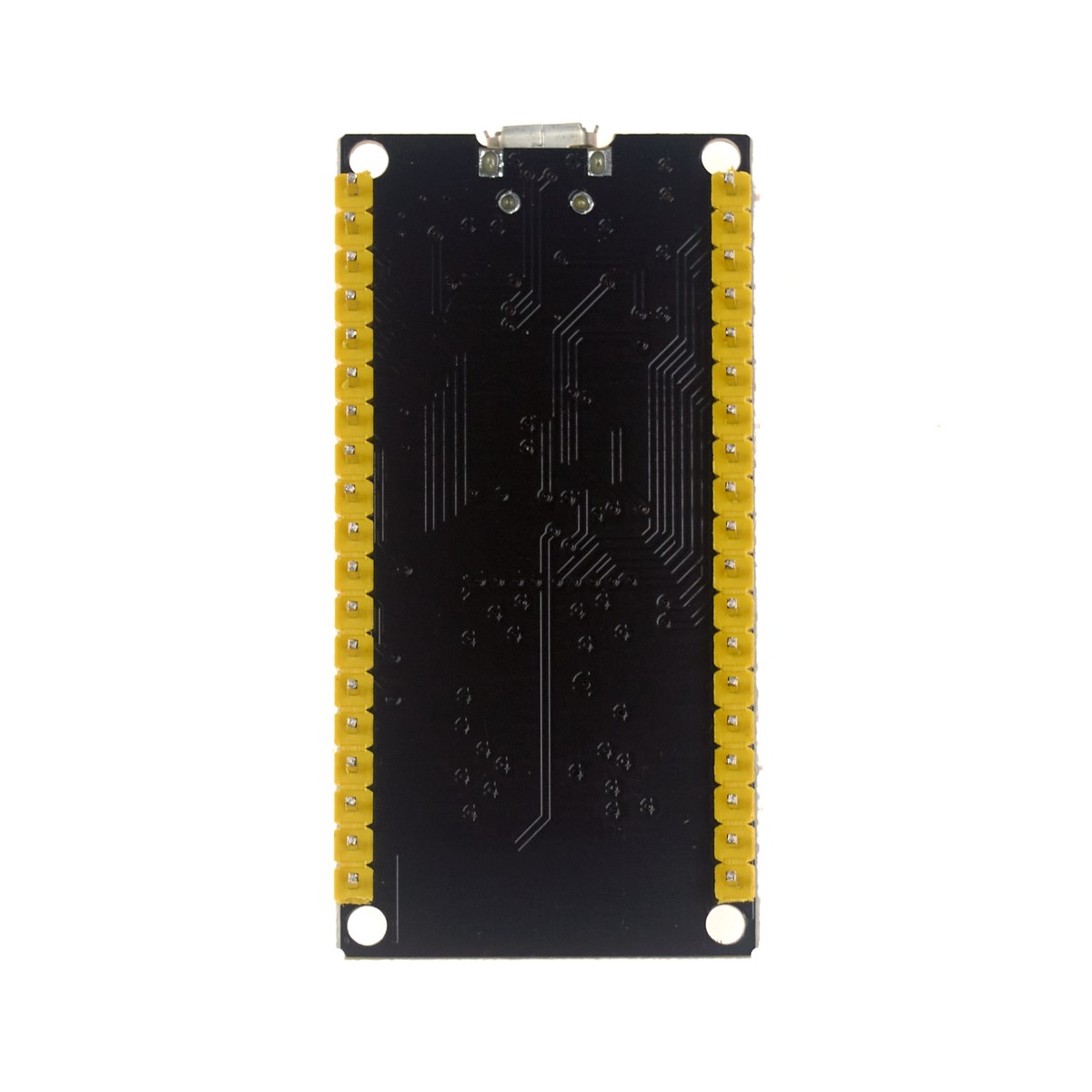

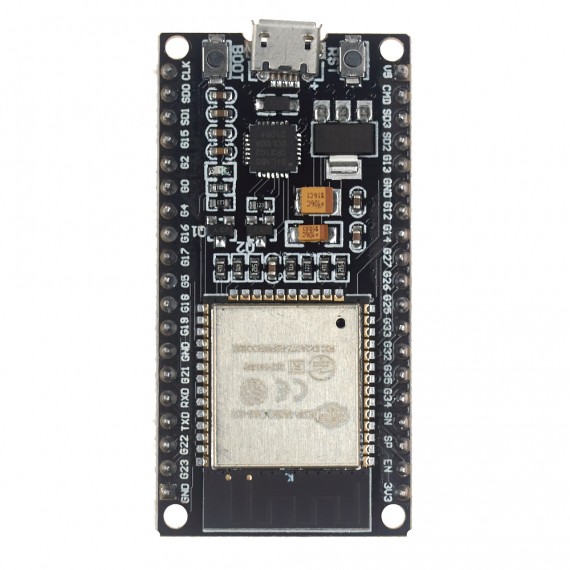

Carte de développement ESP32 ESP-32 38Pin
CATEGORIE: ESP32
ref: NN22/NN202 500 DA
DETAILS
INFO
La carte de développement WiFi ESP32 38 broches NodeMCU-32 est un outil très puissant pour le prototypage rapide de projets IoT (Internet des objets). Il intègre sur une carte le SoM ESP-WROOM-32 qui est basé sur le SoC ESP32, le convertisseur USB-série CP2102 nécessaire pour programmer l'ESP32 via USB, des régulateurs de tension et des leds d'indication. La plate-forme ESP32 est l'évolution de l' ESP8266améliorer leurs capacités de communication et de traitement informatique. Au niveau de la connectivité, il permet l'utilisation de divers protocoles de communication sans fil tels que : WiFi, Bluetooth et BLE. En ce qui concerne le traitement, son processeur 32 bits avec deux cœurs jusqu'à 240 MHz pouvant être contrôlés indépendamment. Il comprend également un grand nombre de périphériques en interne pour la connexion avec : capteurs tactiles capacitifs, capteur à effet Hall, amplificateurs à faible bruit, interface carte SD, Ethernet, SPI haut débit, UART, I2S et I2C. Appliqué dans les mini serveurs Web, le traitement numérique, les webcams, les caméras IP, la robotique mobile, la domotique et plus encore.
NodeMCU-32 est spécialement conçu pour fonctionner sur une maquette. Il peut être alimenté directement à partir du port micro-USB ou à l'aide d'une source externe 5V ou 3V car il dispose d'un régulateur de tension sur la carte, nous vous recommandons d'utiliser une source 5VDC/1A et de placer un condensateur 100uF en parallèle avec l'alimentation pour filtrer les pics de courant. Les broches d'entrée/sortie (GPIO) fonctionnent à 3,3 V, donc pour la connexion à des systèmes 5 V, il est nécessaire d'utiliser des convertisseurs de niveau tels que : convertisseur de niveau 3,3-5 V 4CH ou convertisseur de niveau bidirectionnel 8CH - TXS0108E .
Le SoC (System On a Chip) Espressif Systems ESP32 est l'évolution de l'ESP8266, conçu pour surpasser son prédécesseur en capacité de traitement et en connectivité, il intègre un microcontrôleur puissant avec une architecture 32 bits, une connectivité Wi-Fi et Bluetooth. Le SoM (System on Module) ESP-WROOM-32 fabriqué par Espressif intègre le SoC ESP32, la mémoire FLASH, l'oscillateur à cristal et l'antenne WiFi sur PCB dans un module.
La plate-forme ESP32 permet le développement d'applications dans différents langages de programmation, frameworks, bibliothèques et diverses ressources. Les plus courants parmi lesquels choisir sont : Arduino (en langage C++), MicroPython, LUA, Esp-idf (Espressif IoT Development Framework) développé par le fabricant de puces, Simba Embedded Programming Platform (en langage Python), RTOS (comme Zephyr Project, Mongoose OS, NuttX RTOS), Javascript (Espruino, Duktape, Mongoose JS), Basic. En travaillant dans l'environnement Arduino, nous pourrons utiliser un langage de programmation bien connu et utiliser un IDE facile à utiliser, en plus d'utiliser toutes les informations sur les projets et les bibliothèques disponibles sur Internet. La communauté d'utilisateurs Arduino est très active et prend en charge des plates-formes telles que ESP32 et ESP8266.ESP32-WROOM-32 , NodeMCU-32 ESP32 et ESP32-CAM et de la famille ESP8266 nous avons : ESP-01 , ESP-12E , Wemos D1 mini et NodeMCU v2 .
SPÉCIFICATIONS TECHNIQUES
- Tension d'alimentation (USB) : 5 V CC
- Tension d'entrée/sortie : 3,3 V CC
- Carte : ESP32 DEVKIT V2 (Espressif)
- SoM : ESP-WROOM-32 (Espressif)
- SoC : ESP32 (ESP32-D0WDQ6)
- Processeur : Dual-Core Tensilica Xtensa LX6 (32 bits)
- Fréquence d'horloge : jusqu'à 240 Mhz
- Performances : jusqu'à 600 DMIPS
- Processeur secondaire : Permet d'effectuer des opérations de base en mode ultra-basse consommation
- Wi-Fi : 802.11 b/g/n/e/i (802.11n @ 2,4 GHz jusqu'à 150 Mbit/s)
- Bluetooth : v4.2 BR/EDR et Bluetooth Low Energy (BLE)
- Mémoire :
448 Ko ROM
520 Ko SRAM
16 Ko SRAM en RTC
QSPI Flash/SRAM, 4 Mo - Épingles : 38
- Broches numériques GPIO : 24 (certaines broches en entrée uniquement)
- Broches PWM : 16
- Broches ADC analogiques : 18 (3,3 V, 12 bits : 4095, type SAR, gain programmable)
- Convertisseur numérique-analogique DAC : 2 (8 bits)
- UART : 2
- Puce USB-série : CP2102
- antenne sur PCB
- Sécurité:
- Normes IEEE 802.11, y compris WFA, WPA/WPA2 et WAPI
- OTP 1024 bits, jusqu'à 768 bits pour les clients
- Accélération cryptographique matérielle : AES, HASH (SHA-2), RSA, ECC, RNG
- Dimensions : 55*28mm
- Lester:
