CARTE DE DEVELOPPEMENT CH32F103C8T6 2 PORTS TYPE C

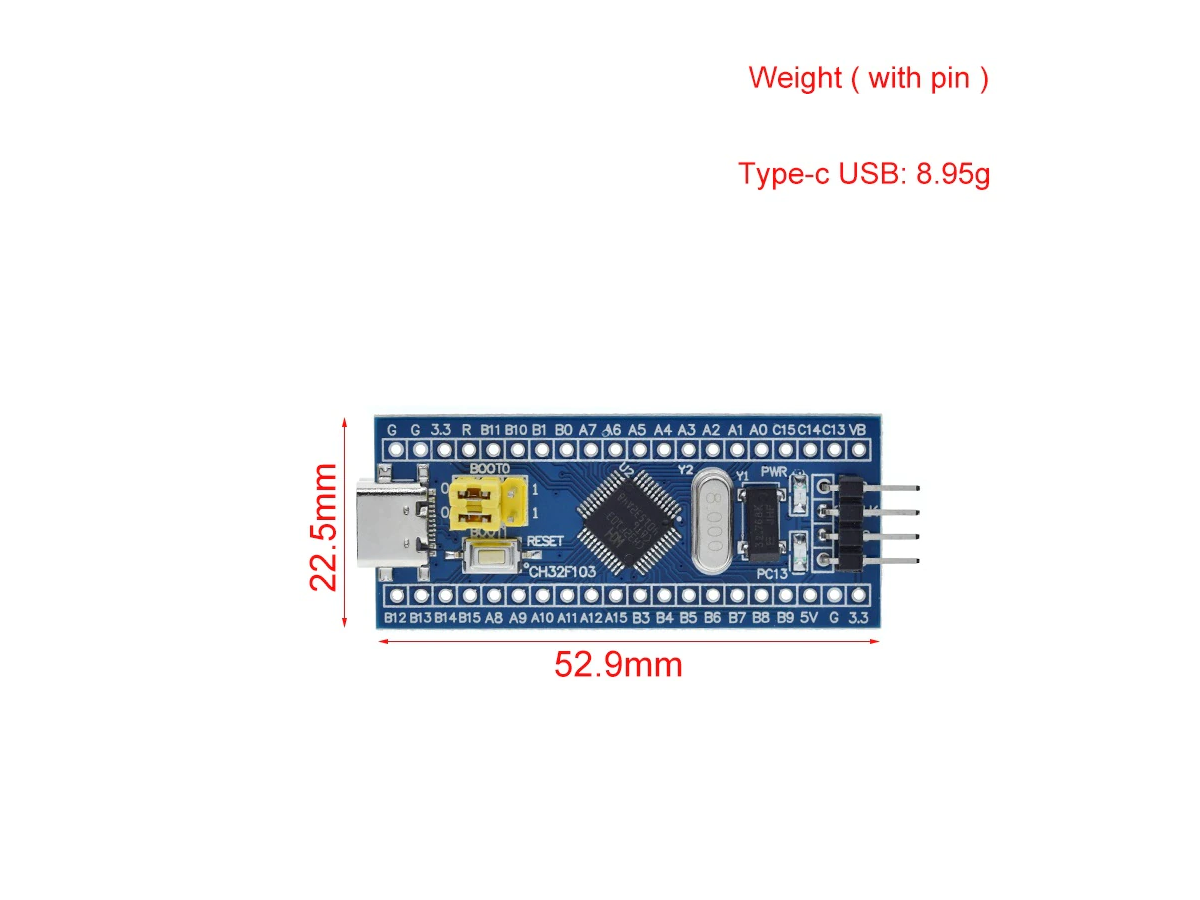

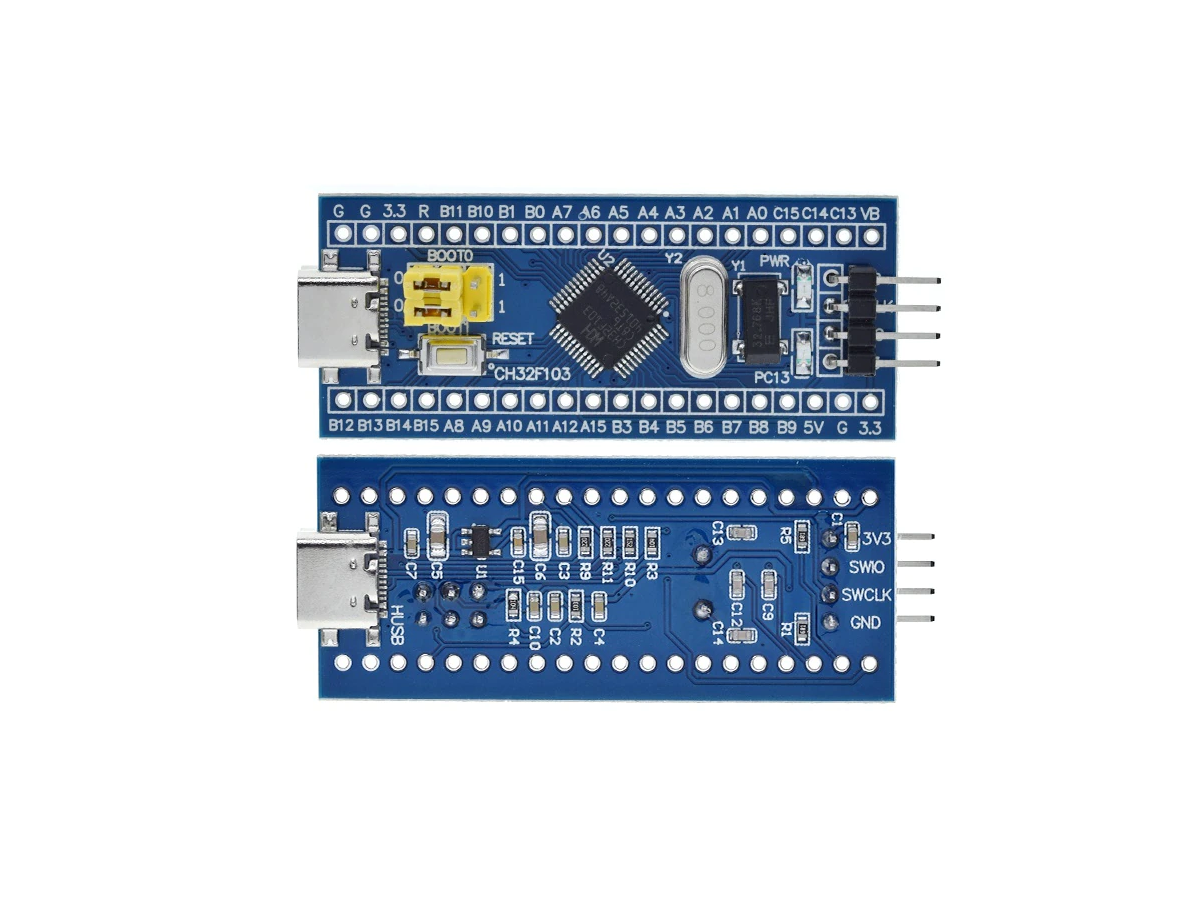

Il s'agit d'une puce centrale basée sur la carte centrale ARM CH32F103C8T6, les caractéristiques sont les suivantes :
1, la carte basée sur le circuit MCU le plus basique, le circuit cristal 8M et 32768, le circuit d'alimentation USB.
2, la carte mère est divisée en deux rangées menant à tous les ports d'E/S
3, avec interface de téléchargement de débogage de simulation SWD, vitesse de débogage simple et pratique.
4, l'utilisation de l'interface Mirco USB, peut effectuer la communication et l'alimentation USB, l'interface USB, compatible avec l'interface normale du chargeur de téléphone portable Andrews.
6, verre RTC de marque Epson, facile à démarrer, plus stable.

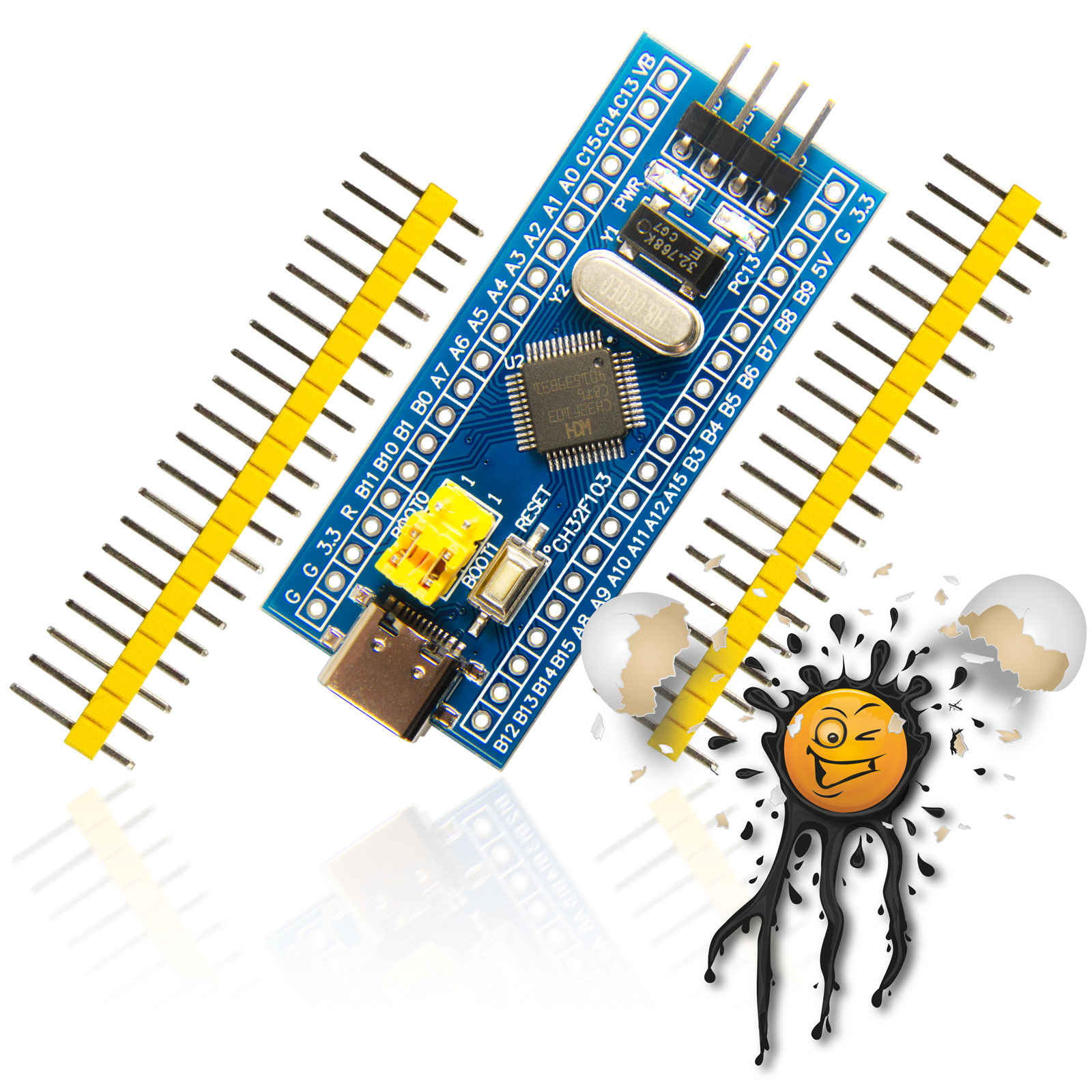

7, avec double broche, mais la broche n'a pas de soudage par défaut, l'utilisateur selon ses propres scénarios d'application pour choisir sa propre direction de soudage. Si du soudage est nécessaire, informez-en le propriétaire.
Keil peut être utilisé pour compiler, le compilateur IAR, peut être téléchargé via les procédures J-Link ou USART1, les procédures sont celles du propriétaire et les procédures de débogage, il y a des problèmes qui peuvent consulter le propriétaire.

Description de la puce :
1, CH32F103C8T6
Type de paquet : LQFP ;
Nombre de broches : 48 ;
Noyau : Cortex-M3 ;
Fréquence de fonctionnement : 72 MHz ;
Ressources de stockage : 64 Ko Flash, 20 Ko SRAM ;
Ressources d'interface : 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports E/S,
Conversion analogique-numérique : 2x ADC (12 bits/16 canaux)
Minuteries : 3 minuteries générales et 1 minuterie avancée
Téléchargement de débogage : Prise en charge Interface de débogage JTAG/SWD à télécharger, prend en charge IAP.
2, RT9193 : puce régulateur 3,3 V, sortie maximale de 300 mA.

Description de l'interface :
1, interface SWD : prise en charge de la simulation, du téléchargement et du débogage.
2, interface Mirco USB : alimentation et communication USB, ne prend pas en charge le téléchargement.
3, interface USART1 : USART1 peut être utilisé pour télécharger le programme ou utiliser USART1 pour la communication.
4, interface de broche MCU : transporte toutes les broches du port d'E/S, facile à connecter aux périphériques.
5. Interface d'entrée et de sortie d'alimentation 5 V et 3,3 V : couramment utilisée dans les alimentations externes ou avec d'autres modules pour le traitement de la terre commune.

Autre description de l'appareil :
1, LED d'alimentation (PWR) : état de l'indicateur d'alimentation, peut déterminer si l'alimentation est stable.
2, la LED utilisateur (PC13) : pour faciliter les tests de sortie e/s ou indiquer le programme en cours d'exécution.
3, commencez à sauter, choisissez le mode de programmation : (1, mémoire flash utilisateur 2, SRAM 3, mémoire système).
4, bouton de réinitialisation : réinitialiser la puce pour le programme utilisateur.
Cristal 5, 8M : La fréquence peut être réglée pour rendre la fréquence du système 72 MHz
6,32,768 KHz : disponible pour RTC intégré ou pour l'étalonnage.

L'ACHAT COMPREND :

1X CARTE DE DÉVELOPPEMENT CH32F103C8T6 2 PORTS TYPE C
