Carte de développement audio ESP32 audio kit ESP32-A1S
CATEGORIE: CARTE DE DEVELOPPEMENT
ref: TR785 700 DA
DETAILS
Présentation
ESP32-Audio-Kit
Kit audio ESP32 Module Bluetooth WiFi ESP32 Module ESP32-A1S Carte de développement audio Adaptateur série double cœur 64 Mo BLE basse consommation Port vers carte WiFi

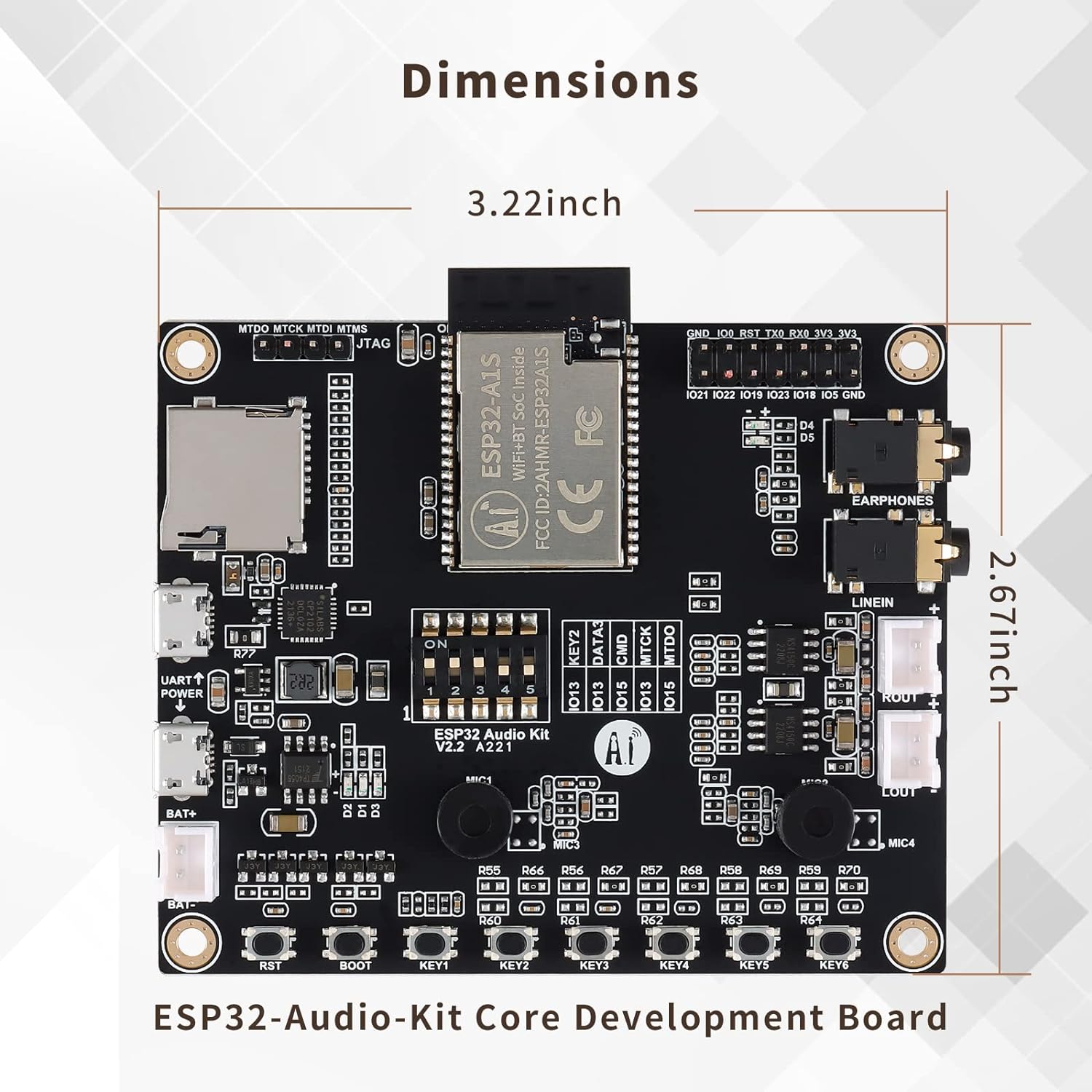

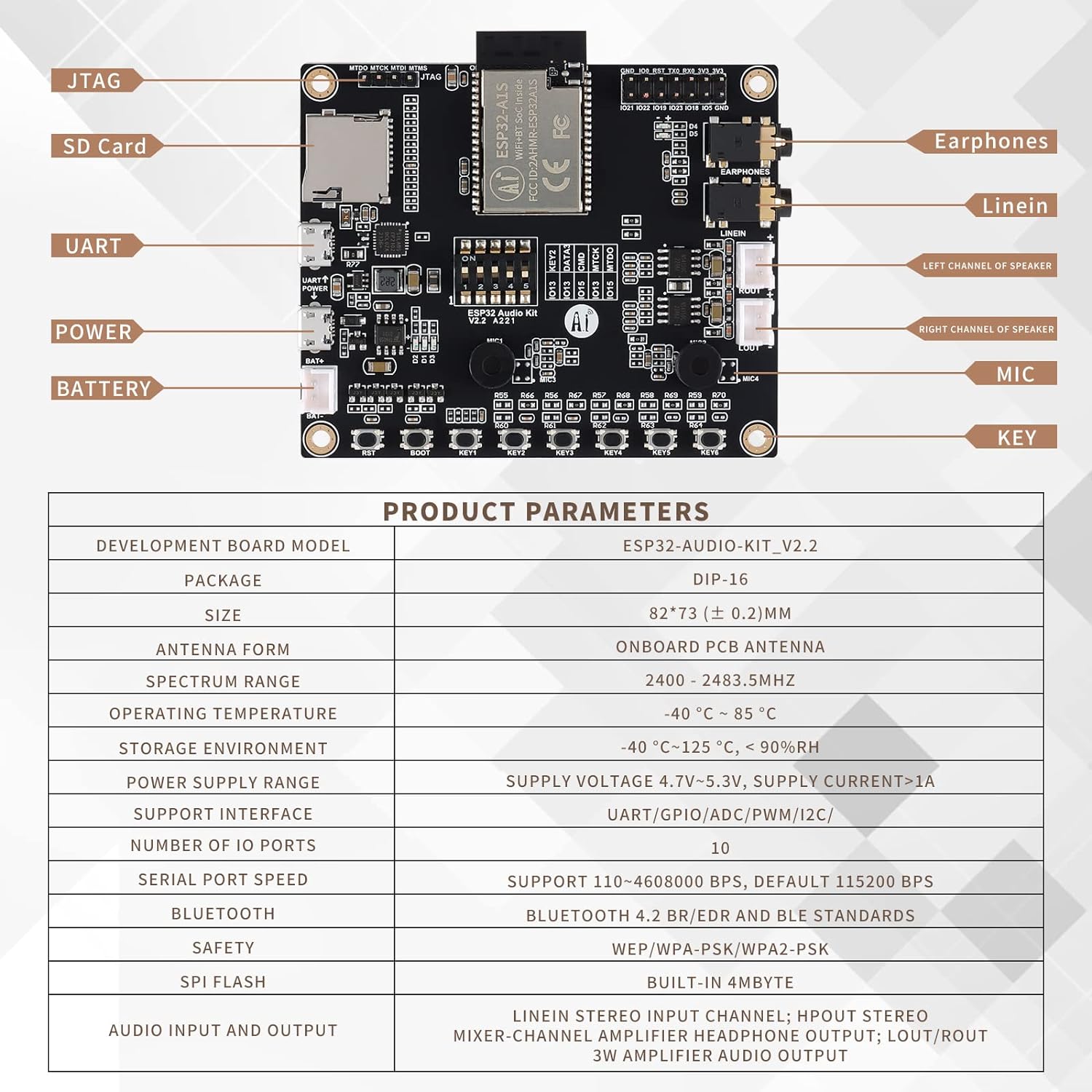

ESP32-Audio-kit est une petite carte de développement audio développée par Ai-Thinker basée sur le module ESP32-A1S. La plupart des périphériques audio sont répartis des deux côtés de la carte de développement. Il prend en charge la carte TF, la sortie casque, deux entrées microphone et deux sorties haut-parleur., Il est pratique pour les développeurs de développer rapidement.
Remarque: DAC101S101CIMK, passez une commande pour les clients qui en ont besoin, et ne sélectionnez pas ceux qui n'en ont pas besoin, merci!
ESP32-Audio-kit prend en charge les lecteurs de musique ou les enregistreurs prenant en charge les formats audio, tels que MP3, AAC, FLAC, WAV, OGG, OPUS, AMR, TS, EQ, Downmixer, Sonic, ALC, etc.
ESP32-Audio-kit lit de la musique à partir des sources suivantes: HTTP, HLS (HTTP Live Streaming), SPIFFS, SDCARD, source A2DP, récepteur A2DP, HFP, etc. Les services de médias intégrés, tels que DLNA, VoIP et d'autres diffusions réseau, prennent également en charge la reconnaissance vocale en ligne et hors ligne et l'intégration avec des services en ligne tels que Alexa et DuerOS.
Il existe deux versions de ESP32-A1S module, à savoir la version de base audio AC101 intégrée et la version de puce audio ES8388 intégrée. En raison du manque de stock de la puce, le module ESP32-A1S avec la version noyau audio AC101 intégrée a été retiré des étagères. Module ESP32-A1S avec version de puce audio ES8388 intégrée, voir le document suivant pour la commutation logicielle et matérielle.
Après que la puce de codec audio de ESP32-A1S soit remplacée de AC101 à ES8388, la version de ESP32-A1S module est également
Mais il y a encore quelques différences:
La partie boîte rouge de (version ES8388) était à l'origine SPORP et SPOLP de (version AC101).
Affectera l'utilisation, parce que HPOUTR et HPOUTL sont les pôles P des canaux gauche et droit, et leur relation correspondante: HPOUTR
Correspond à SPORP; HPOUTL correspond à SPOLP.
Par conséquent, la sortie audio du module V2.3 est:
La sortie du canal droit est: HPOUTR (positif) et SPORN (négatif);
La sortie du canal gauche est: HPOUTL (positif) et SPOLN (négatif).
Supplément:
1. Linein et MIC2 de 8388 sont partagés, ils ne peuvent pas être utilisés en même temps.
2. MIC1 et MIC2 peuvent être utilisés comme linein, il suffit d'ajuster la configuration par logiciel
