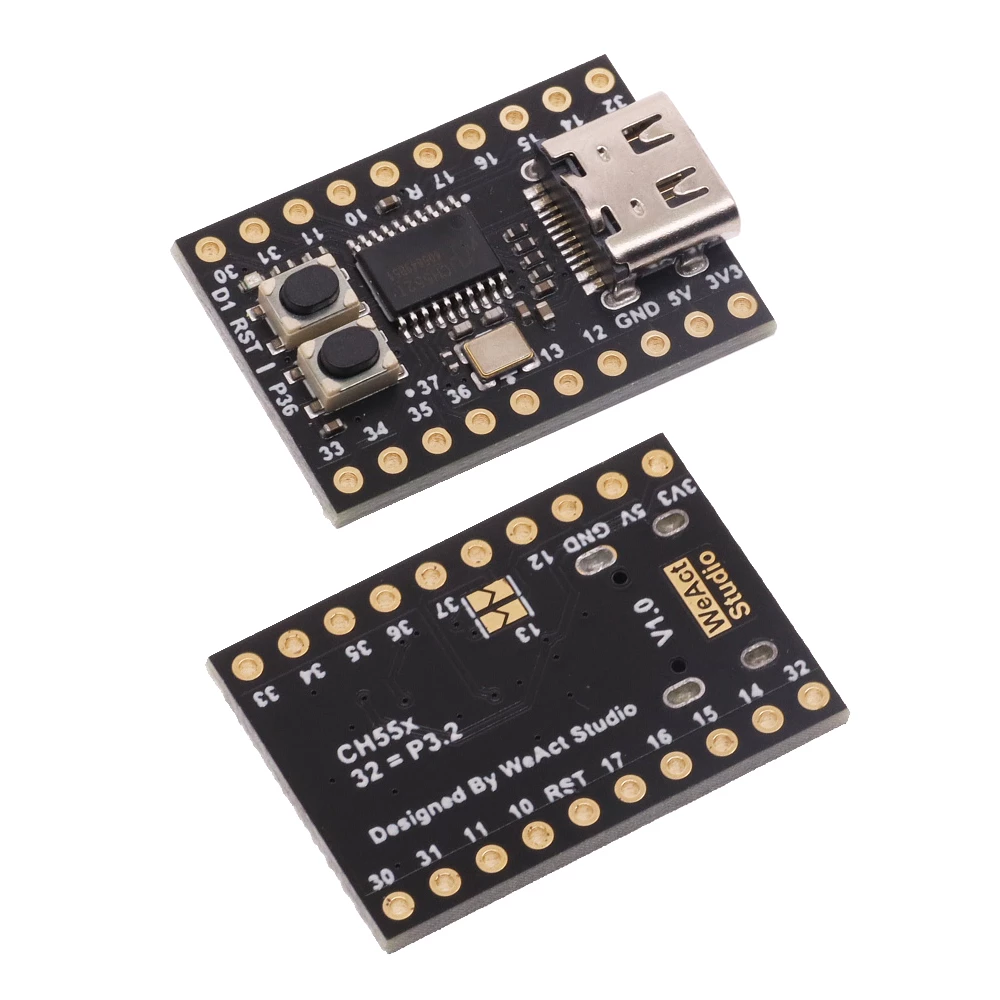

carte de développement ARDUINO CH552 Mini
CATEGORIE: COMPOSANTS ELECTRONIQUE
ref: BB181 200 DA
DETAILS
Description du produit:
·CH552 est un microcontrôleur de noyau E8051 amélioré compatible avec le jeu d'instructions MCS51. 79% de ses instructions sont des instructions à cycle unique à un octet et la vitesse d'instruction moyenne est 8 à 15 fois plus rapide que le MCS51 standard.
·CH552 prend en charge une fréquence système jusqu'à 24 MHz, une ROM de programme 16K intégrée et 256 octets d'iRAM interne et 1K octets de xRAM intégrée, xRAM prend en charge l'accès direct à la mémoire DMA.
·CH552 a une conversion analogique-numérique ADC intégrée, une détection de capacité de touche tactile, trois groupes de minuterie et de capture de signal et PWM, un double port série asynchrone, SPI, un contrôleur de périphérique USB et un émetteur-récepteur pleine vitesse et d'autres modules de fonction.
Lien de données/lien de téléchargement Github
https://github.com/WeActTC/WeActStudio.CH552CoreBoard.git
Détails du forfait :
Carte centrale CH552 * 1
En-tête 2,54 mm 10 broches * 2
La description:
La carte mère CH552 prend en charge trois modes de développement
1.Keil fournit l'exemple d'éclairage, exemple RTXTiny2
2.Arduino fournit des routines d'éclairage et des instructions de configuration de l'environnement
3.SDCC fournit un exemple d'éclairage
Plus d'exemples peuvent être trouvés dans la référence 04-WCH_EVTCH552 core board program burning download
1. Prise en charge du téléchargement USB, pas de périphérique de gravure
2. Prend en charge le téléchargement du port série
3. L'exemple de Keil prend en charge le maintien de la touche P36 enfoncée, le clic sur la touche RST et le relâchement de la touche P36 0,5 seconde plus tard pour passer en mode de gravure.
Caractéristique de la carte centrale CH552 :
Fréq. 24 MHz maximum
ROM : 16 Ko
RAM : 1280B
USB2.0 FS/PWM/CAN
Touche tactile
SPI/Uart/chien de garde
Alimentation 3.3-5V
Prise en charge Arduino/SDCC

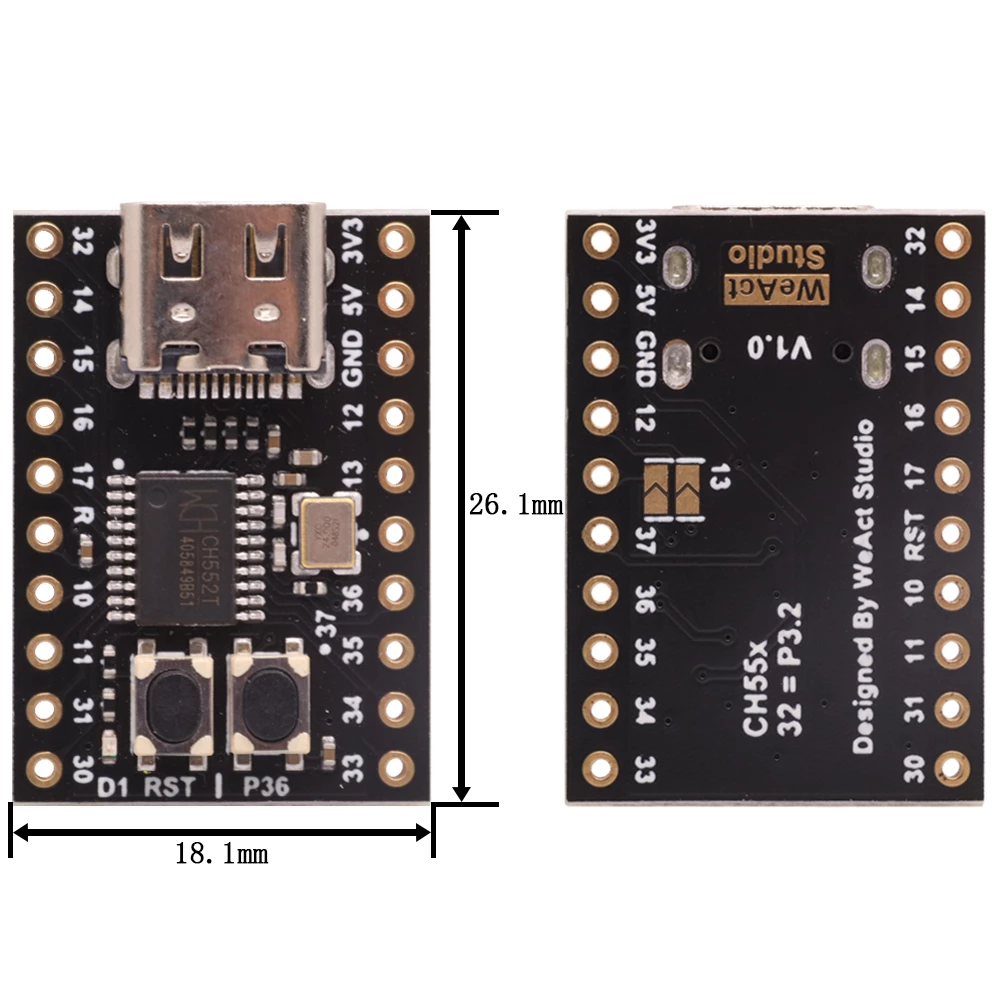

Taille 18.1*26.1mm
DIP20
