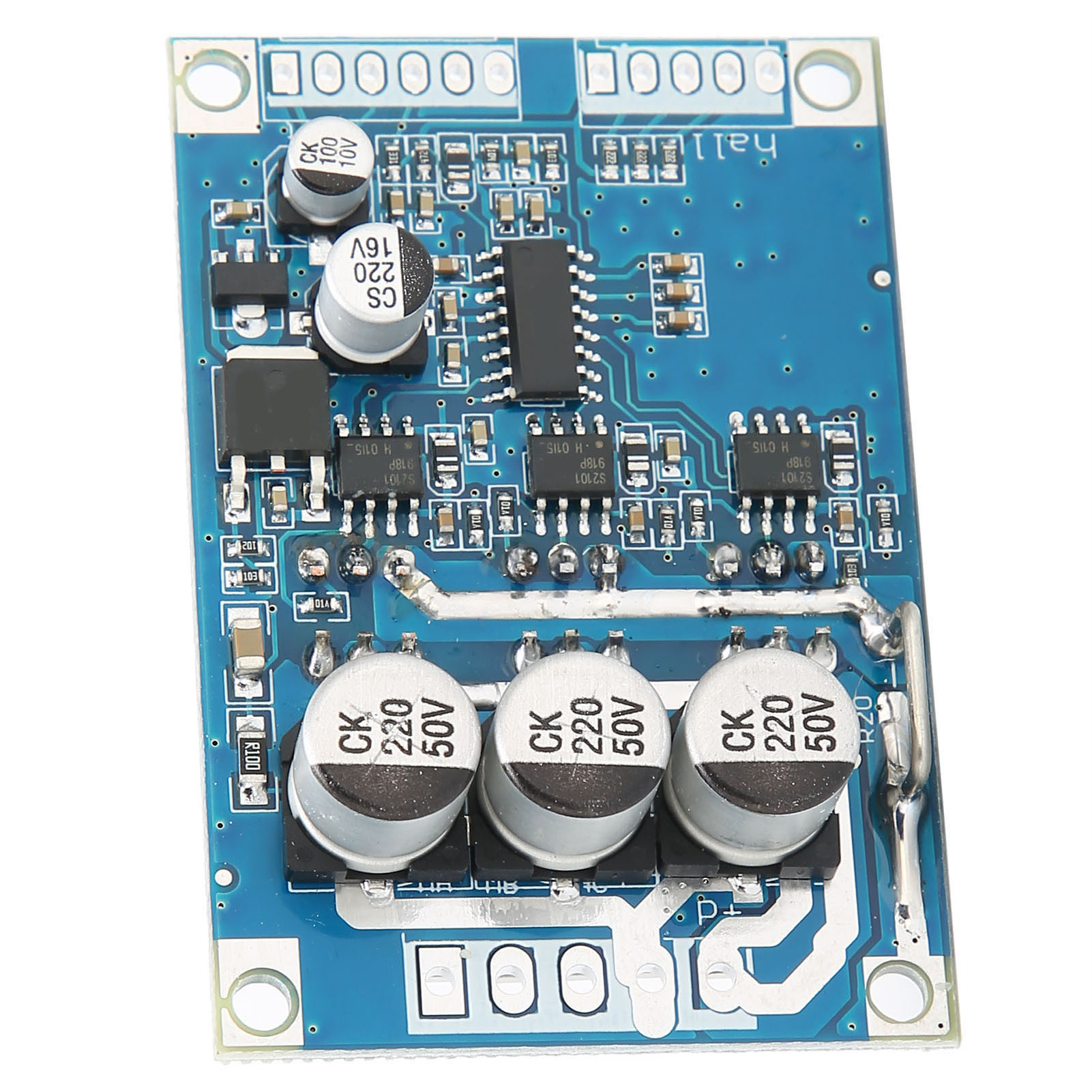

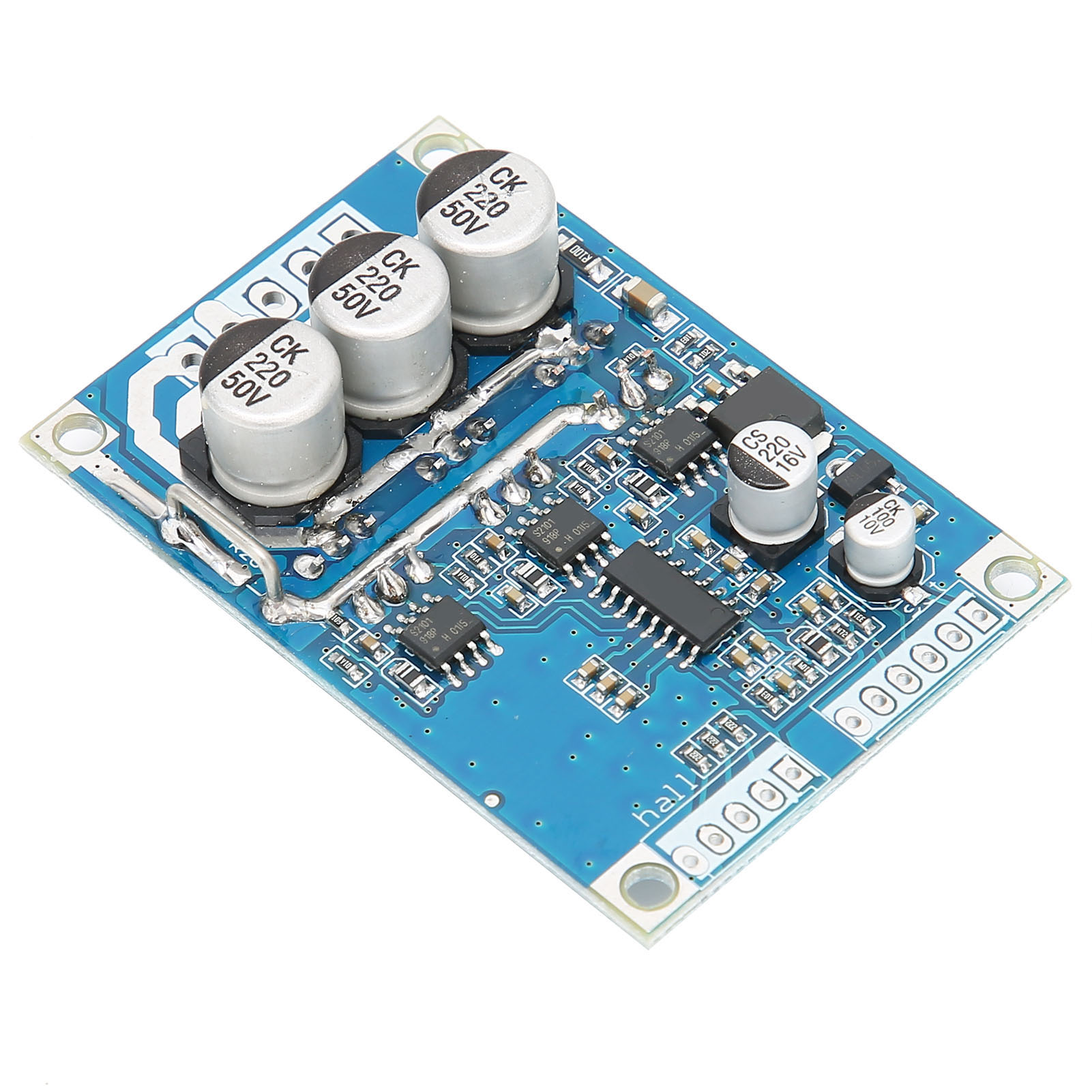

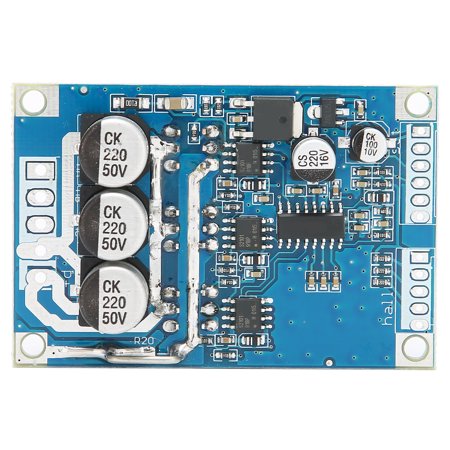

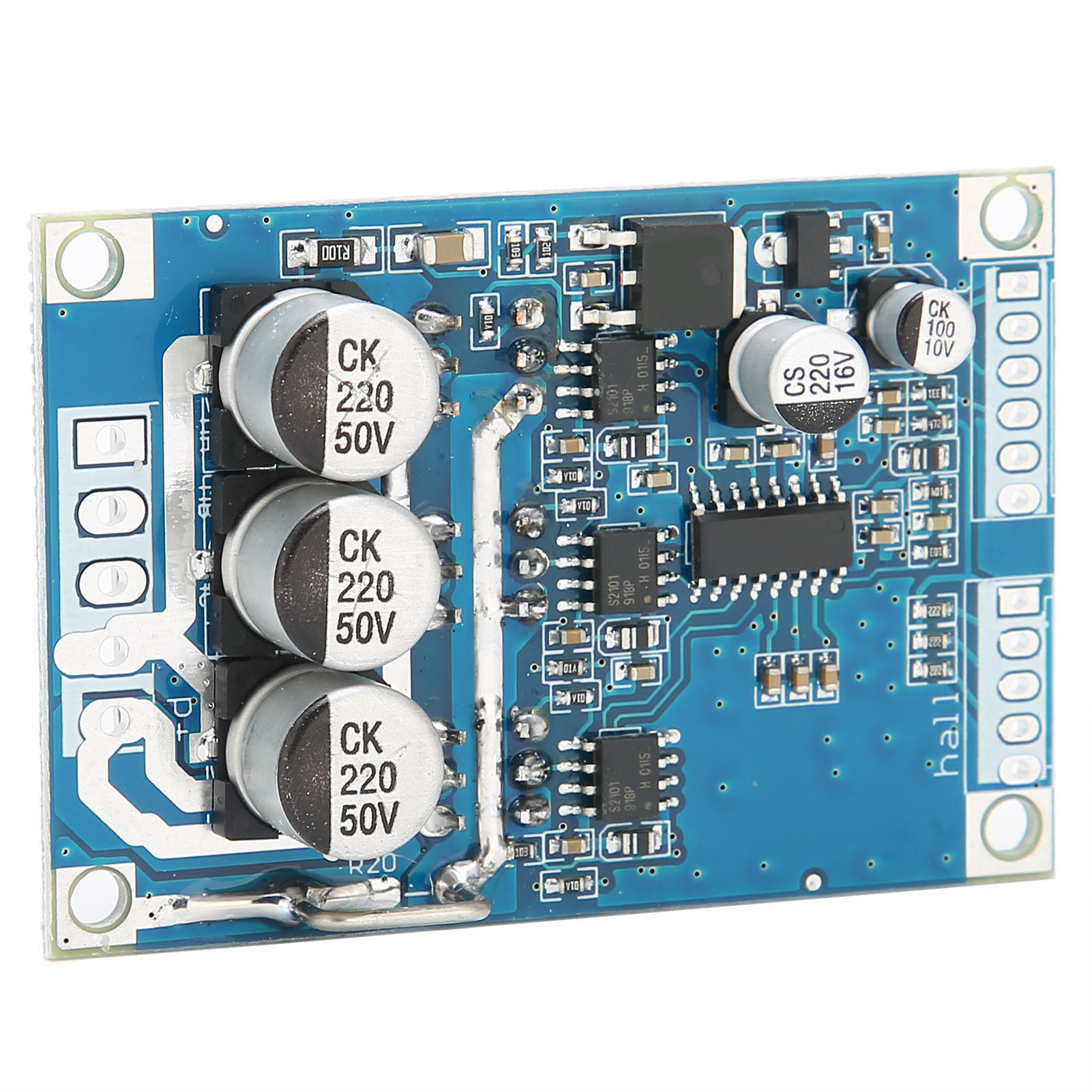

Carte de commande de moteur sans balais haute puissance DC 12V-36V 500W
CATEGORIE: MOTEURS
ref: GG244 000 DA
DETAILS
Description et caractéristiques
Fonctionnalité :
1. Avoir une fonction de contrôle de vitesse, inclure un contrôle de vitesse de tension ou un contrôle de vitesse de micro-ordinateur à puce unique, un contrôle de vitesse PWM de contrôle de micro-ordinateur.
2. Fabriqué en matériau PCB de haute qualité, robuste et durable, a une longue durée de service.
3. Posséder des caractéristiques mécaniques et des caractéristiques de réglage favorables, une bonne linéarité, une large plage de réglage de la vitesse, une longue durée de vie, un entretien facile, un faible bruit
4. L'efficacité de fonctionnement du contrôleur de moteur sans balai, la torsion à basse vitesse et la précision de la vitesse du moteur à courant continu sans balai sont meilleures que celles de n'importe quel onduleur à technologie de commande.
5. De petite taille et léger, pratique à transporter et à utiliser à tout moment, très pratique et pratique.
Spécification :
Type d'élément : Contrôleur de moteur sans balais
Matériau : PCB
Objectif : Contrôle d'entraînement de moteur sans balais
Tension de fonctionnement : DC 12V-36V
Courant de fonctionnement : 15A
Puissance d'entraînement : ≤500W
Tension de vitesse : 0,1V-5V
Température de fonctionnement : -40-85℃
Humidité : 90 % Rh
Protection contre le décrochage : Oui
Activer le contrôle : Oui
Protection contre les surintensités : Oui
Contrôle de la direction : Oui
Signal de contrôle de vitesse : Oui
Sortie de la borne d'alimentation :
VCC (alimentation positive)
GND (moins un)
MC (Moteur Phase W)
MB (Moteur Phase V)
MA (Moteur phase U)
Liste des packages :
1 x contrôleur de moteur sans balais
Remarque :
1. Si le dissipateur thermique que vous utilisez est inférieur à 60 W et qu'il n'y a pas de dissipateur thermique supplémentaire, vous devez ajouter un dissipateur thermique supérieur à 60 W. Si l'efficacité de conduite du dissipateur thermique n'est pas réduite, une température excessive causera des dommages permanents.
2. La taille du radiateur peut être basée sur un environnement de travail difficile (la zone de refroidissement recommandée est supérieure à 200 centimètres carrés).
3. Lors de l'installation du dissipateur thermique, veillez à faire attention à l'isolation du tube MOS à l'arrière du module. S'il n'y a pas d'isolant, il collera à la carte de commande et sera définitivement endommagé.
4. Il est recommandé d'ajouter un film d'isolation thermique et de la graisse thermique des deux côtés.
Comment utiliser :
Contrôle Side Paramètres :
1. Terre contrôle terminal terre
2. Vr régulateur terminal 0-5V ( correspondant à 10% vitesse moteur -100%)
3. ZF inverse contrôle (connectez à 5V ou à à la masse
•
