CARTE ARDUBOARD NANO LGT8F328P
CATEGORIE: CARTE DE DEVELOPPEMENT
ref: AA021 200 DA
DETAILS
Carte de développement de microcontrôleur LGT8F328P petite et pratique (clone ATmega328P) Carte open-source compatible avec Arduino NANO, non conçue ni fabriquée par Arduino INC.
INFO
Arduino® est la plate-forme de développement de projets électroniques et robotiques la plus utilisée dans le monde, en raison de sa facilité d'apprentissage et d'utilisation, de sa documentation abondante, de ses multiples applications et de son prix abordable.

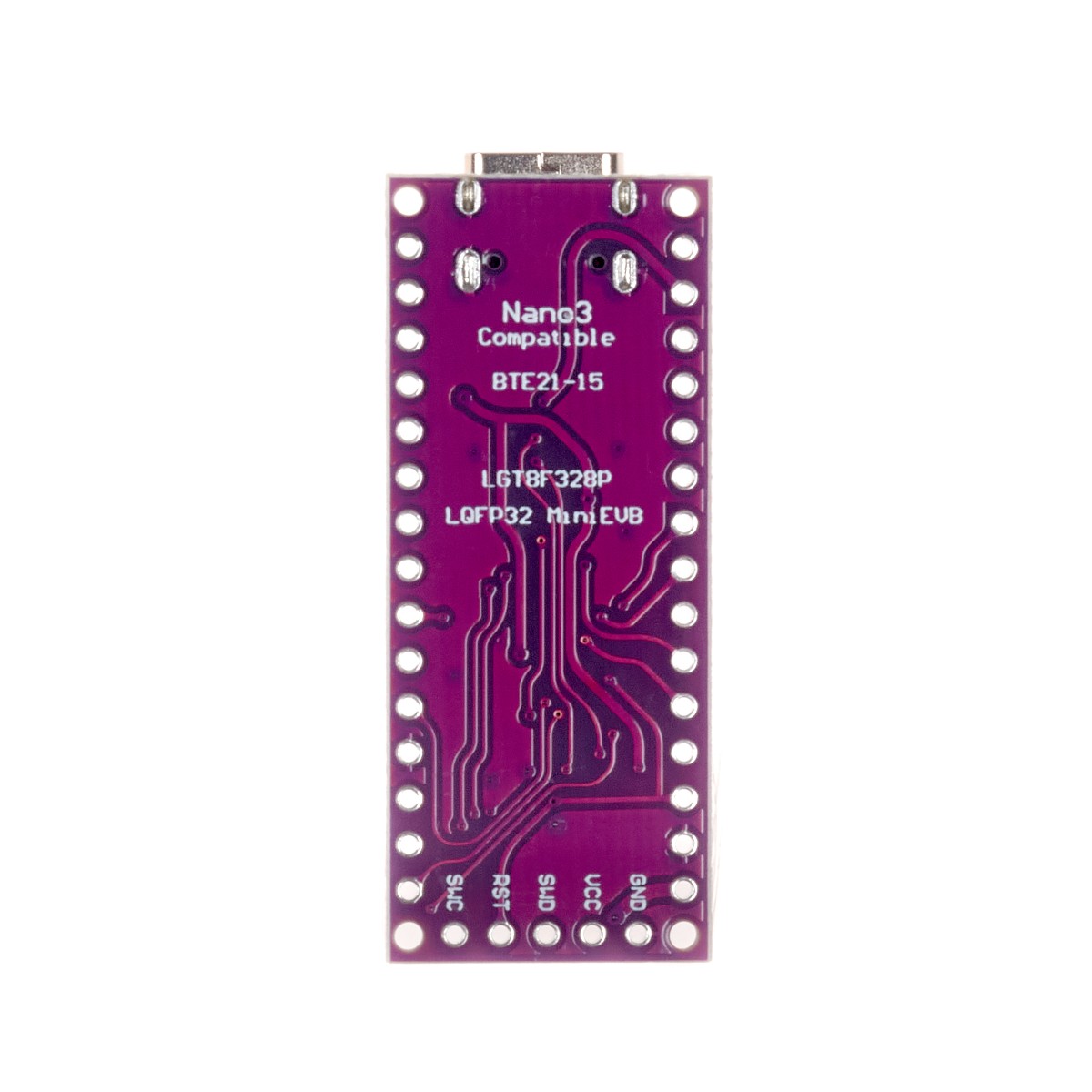

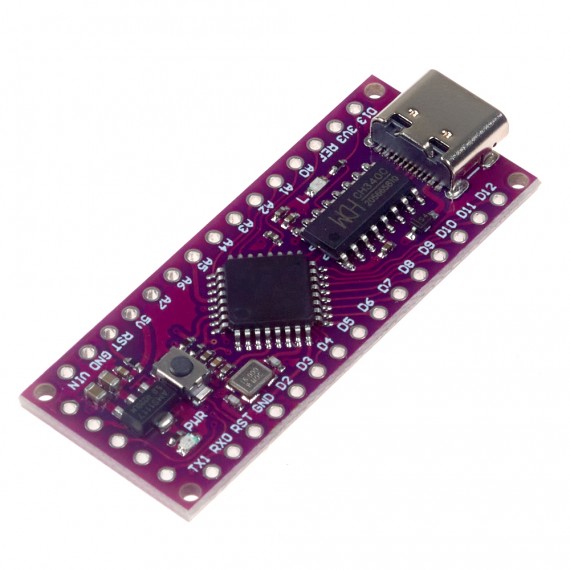

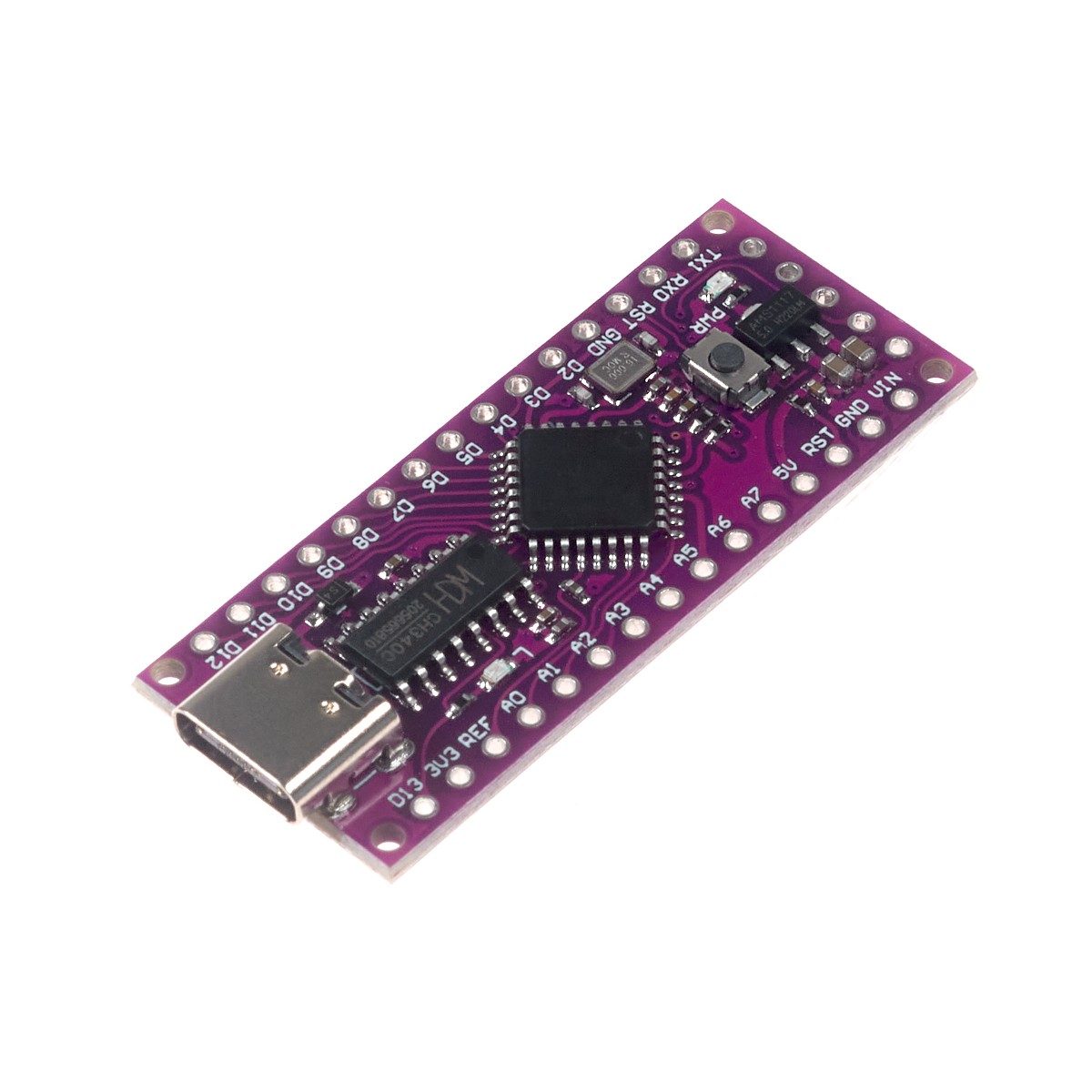

Arduboard Nano LGT8F328P est une petite carte complète basée sur le microcontrôleur LGT8F328P, un clone de l'ATmega328P de . Elle a le même facteur de forme que la carte Arduino Nano, avec le même nombre de broches numériques et même deux entrées analogiques supplémentaires, ce qui en fait une carte entièrement compatible Arduino Nano.
Arduboard Nano LGT8F328P utilise la puce CH340G pour la communication USB-série avec le PC. Le connecteur USB est de type USB-C , un câble USB vers USB-C est donc nécessaire pour sa connexion au PC. Il a l'avantage d'utiliser le connecteur de type USB-C, le même connecteur USB utilisé par la plupart des Smartphones modernes, vous permettant ainsi d'alimenter et de communiquer la carte Nano à l'aide du câble de données mobile. Il dispose également d'un régulateur de tension 5V.
REMARQUE : Pour programmer Arduboard Nano LGT8F328P à partir de l'IDE Arduino, il est nécessaire d'ajouter initialement la carte à partir du gestionnaire de cartes, consultez le guide détaillé sur https://github.com/dbuezas/lgt8fx
SPÉCIFICATIONS TECHNIQUES
- Microcontrôleur : LGT8F328P (8 bits)
- Puce USB : CH340G
- Connecteur USB : USB-C
- Tension d'alimentation : 7V - 12V CC
- Tension de niveau logique E/S : 5 V CC
- Broches d'E/S numériques : 14
- Entrées analogiques : 8
- courant maximal par broche d'E/S : 40 mA
- Mémoire FLASH : 32 Ko
- Mémoire SRAM : 2 Ko
- Mémoire EEPROM : 0 Ko
- Mémoire E2PROM : 0K/1K/2K /4K /8K (partagée avec FLASH)
- Fréquence d'horloge : 32 MHz
- Dimensions : 18,5 x 43,2 mm
- Poids : 6,5 grammes
INSTRUCTIONS D'INSTALLATION DU PILOTE
- Téléchargez le pilote : Pilote CH430G . Extrayez-le.
- Le programme d'installation vous demandera s'il installe le fichier CH341SER.INF. Cliquer pour installer.
- Un message Windows vous demandera s'il a été installé correctement, cliquez sur OK.
- Connectez l'Arduino Nano CH340G.
- Du "Gestionnaire de périphériques" de Windows devrait apparaître : USB-SERIAL CH340 (COMXX)
INSTRUCTIONS D'ALIMENTATION
La carte Arduino Nano CH340G permet de choisir différentes formes d'alimentation :
- USB : Connecteur USB-C, tire son alimentation d'un port USB PC ou d'un chargeur/source USB.
- Broche VIN : pour les tensions d'alimentation entre 6V et 12V DC, 9V recommandé.
- Broche 5V : Pour une tension d'alimentation exacte de 5V DC. Pour 5V, la broche VIN n'est pas utilisée car le régulateur de tension 5V est connecté à cette broche, qui nécessite une entrée de tension supérieure à 5V.
