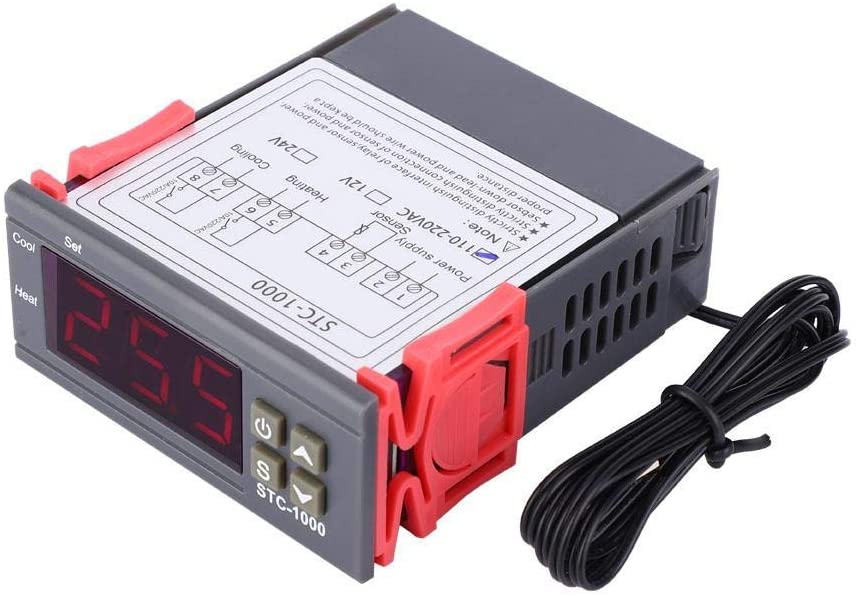

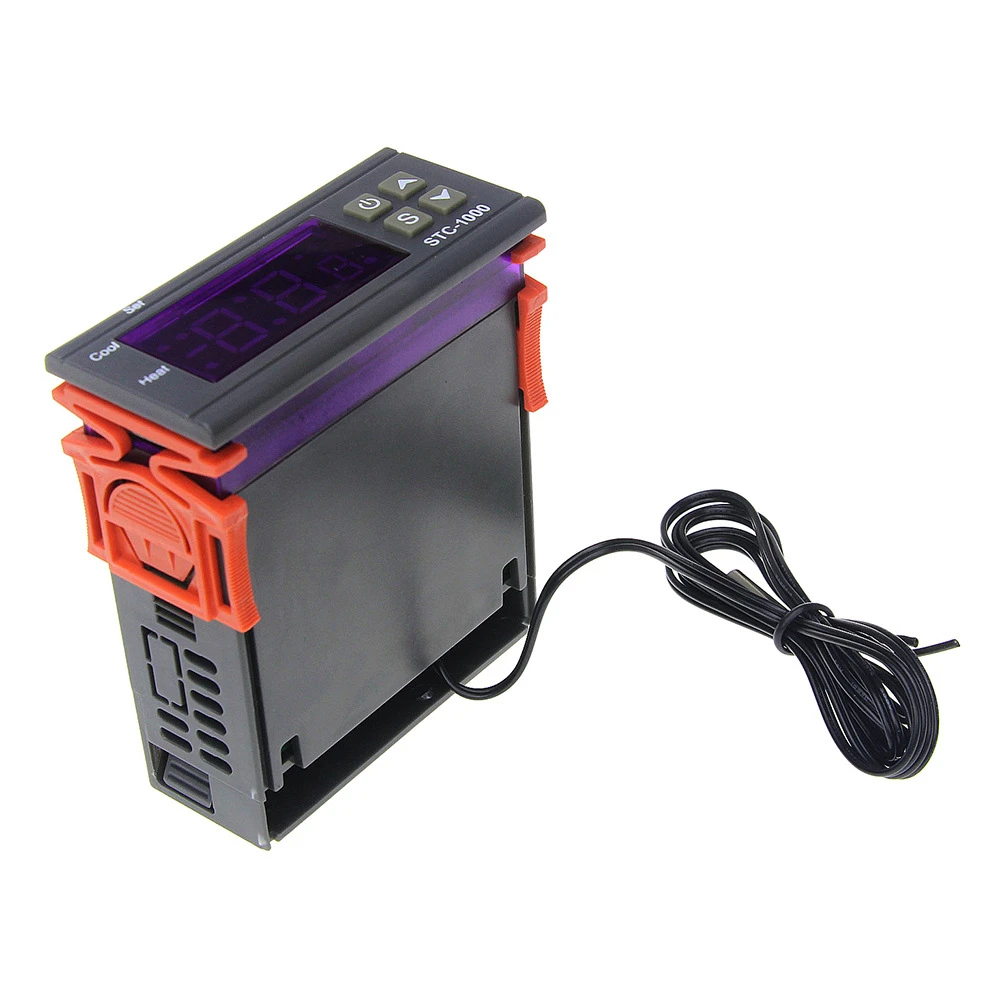

Capteur Température Stc-1000

Caractéristiques:

100% neuf de haute qualité
Modèle: STC-1000

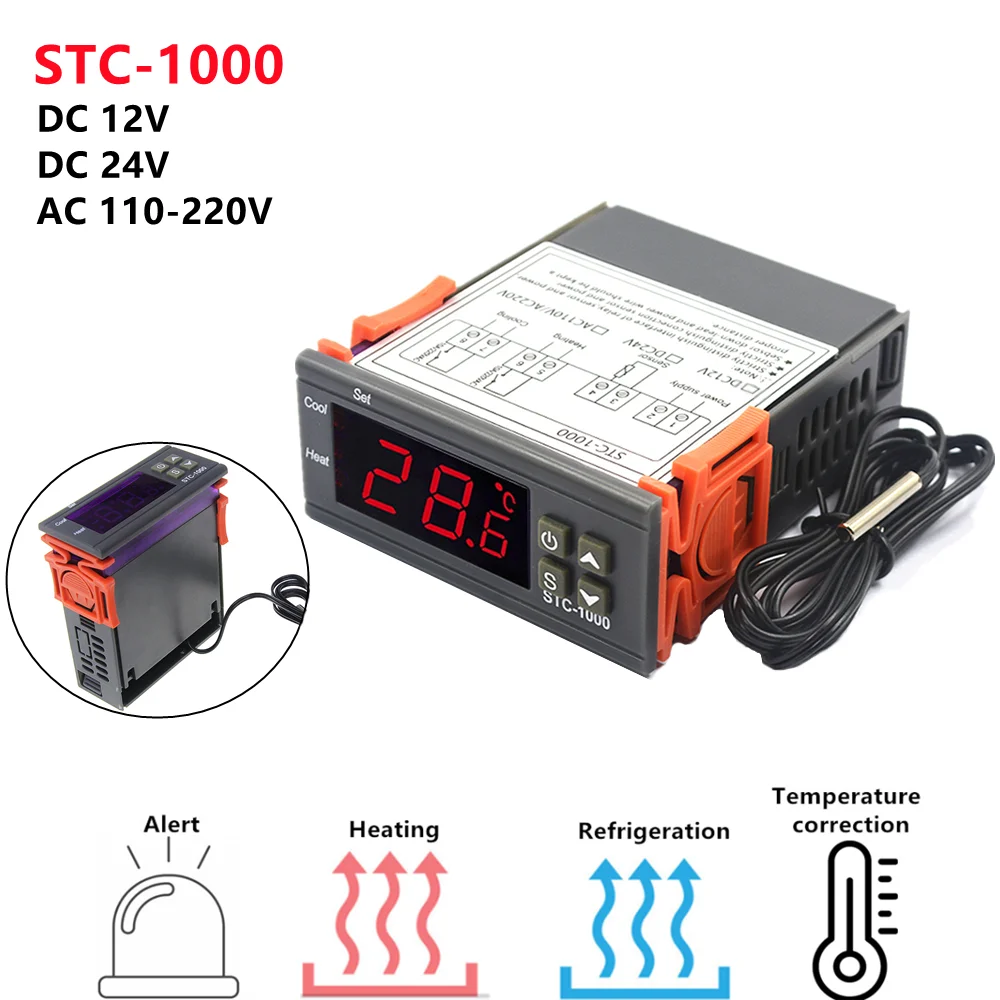

Mode de commutation chaud et froid; contrôler la température en réglant la valeur de consigne de température et la valeur de différence ; étalonnage de la température ; protection contre le retard de sortie du contrôle de réfrigération ; alarme lorsque la température dépasse la limite de température ou une erreur de capteur.

Paramètre technique:

1. Plage de mesure de la température : -50 ℃ ~ 99 ℃
2. Résolution : 0,1 ℃ ;
3. Précision : ±1°C (-50°C~70°C) ;
4. Délai d'erreur du capteur : 1 minute

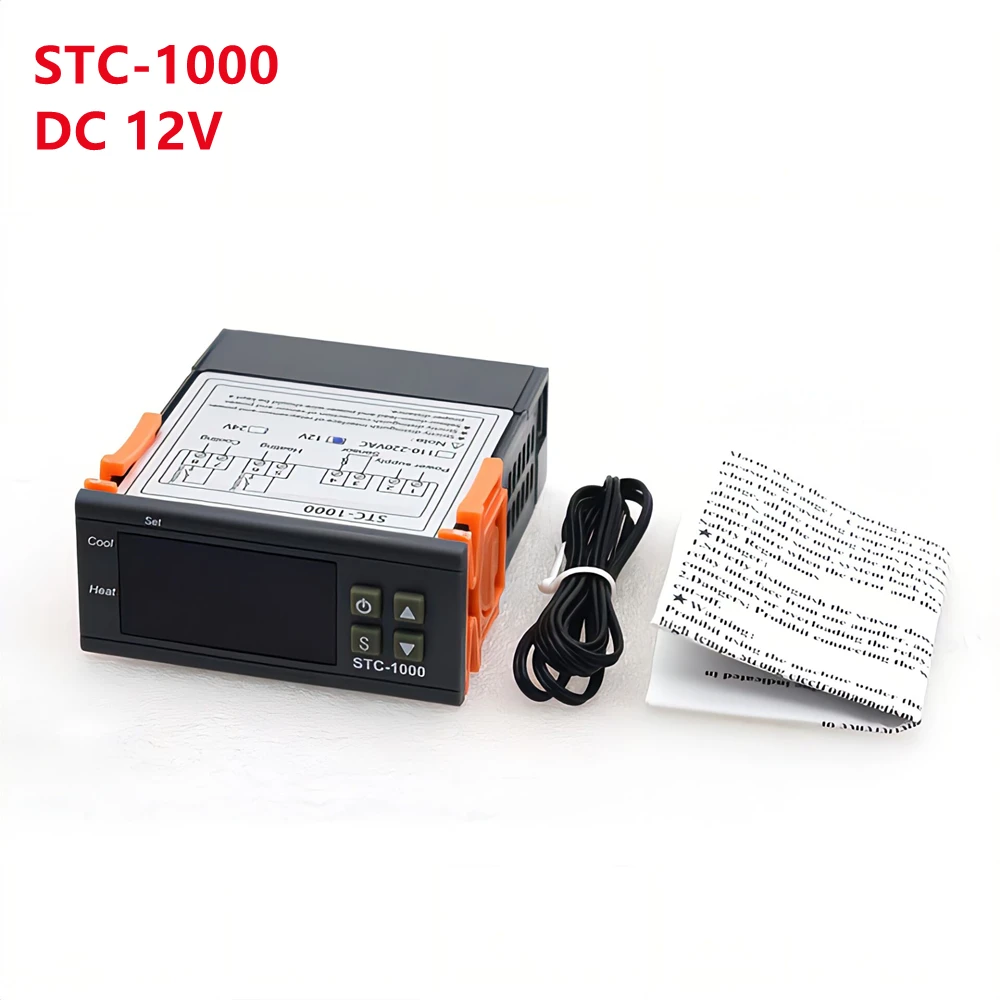

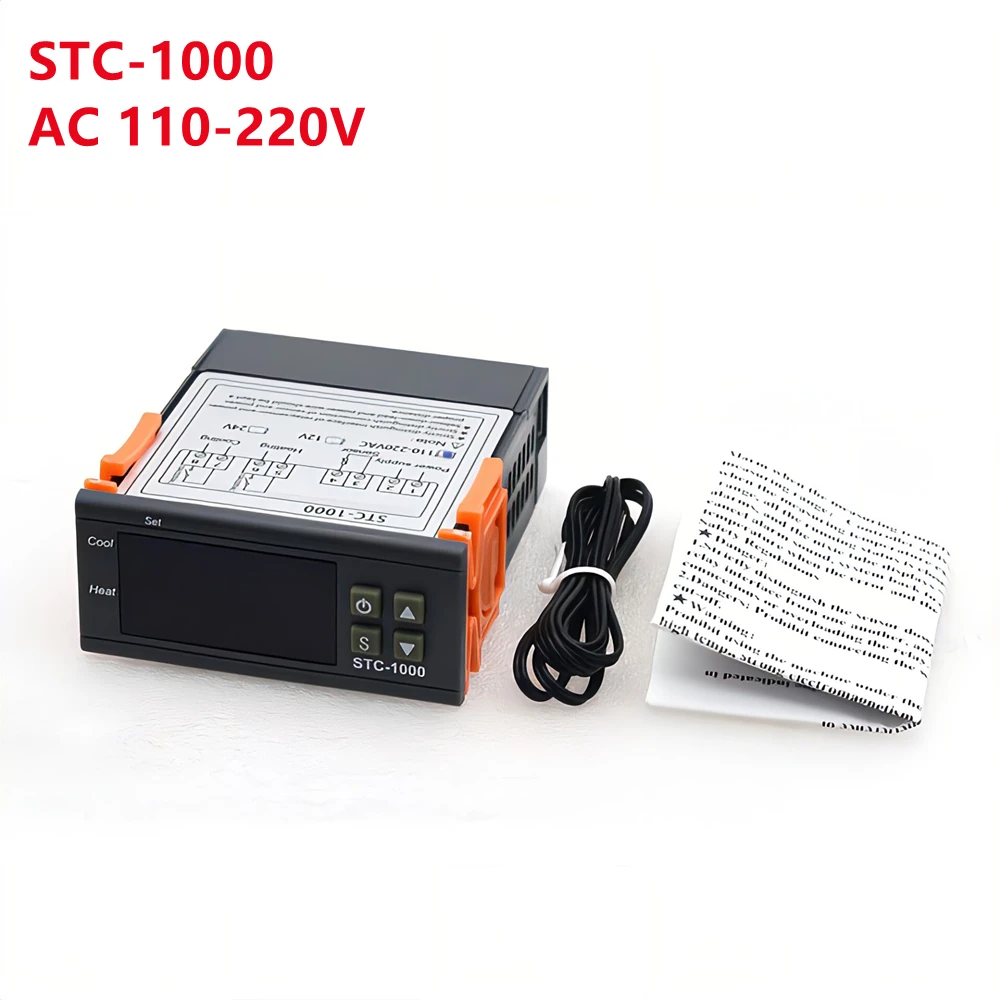

5. Alimentation : AC 110-220 V 50/60 Hz, DC 12 V, DC 24 V, DC12-72 V (sélectionnez l'alimentation lors de la commande) ;
6. Consommation d’énergie : <3W ;
7. Capteur : capteur NTC (1 pièce) ;
8. Capacité de contact du relais : deux relais Cool 10A/220VAC ; chauffage 10A/220VAC ;
9. Température ambiante : 0℃~60℃ ;
10. Température de stockage : -30 ℃ ~ 75 ℃ ;
11. Humidité relative : 20 % ~ 85 % (sans condensation)
12. Longueur du capteur : 1,0 m

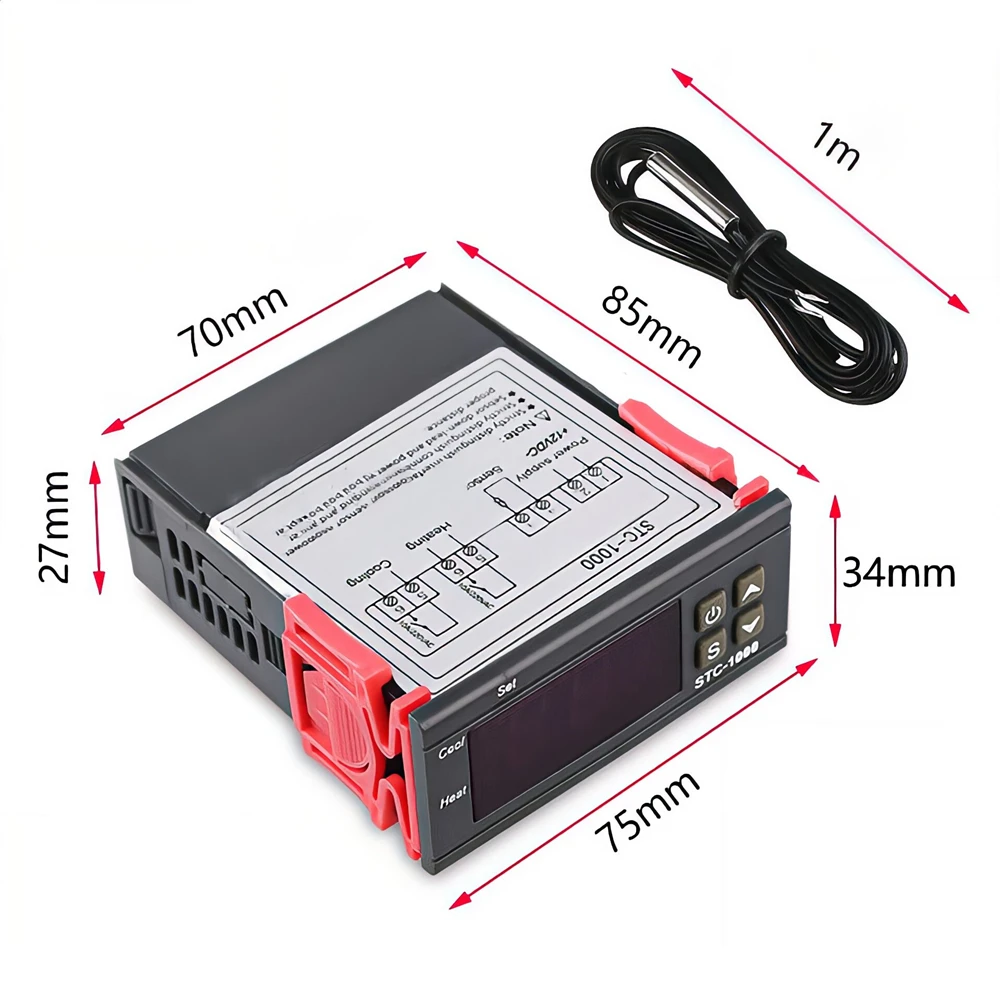

13. Taille du panneau avant : 75 x 34 mm ; Taille du produit : 75 x 34 x 85 mm ; Taille d'installation: 71x29mm

Cette taille est mesurée manuellement, il peut y avoir de légers écarts. Le dos du produit 100-220 V est gravé avec des mots blancs, pas des autocollants. Veuillez savoir, merci.

Instructions pour les menus

Code Fonction Plage de réglage Par défaut
F1 Valeur de consigne de température -50,0~99,9°C 10,0°C
F2 Valeur de consigne de différence 0,3~10,0°C 0,5°C
F3 Temps de retard du compresseur 1~10 minutes 3 minutes
F4 Valeur d'étalonnage de la température -10,0°C~10,0 °C 0°C

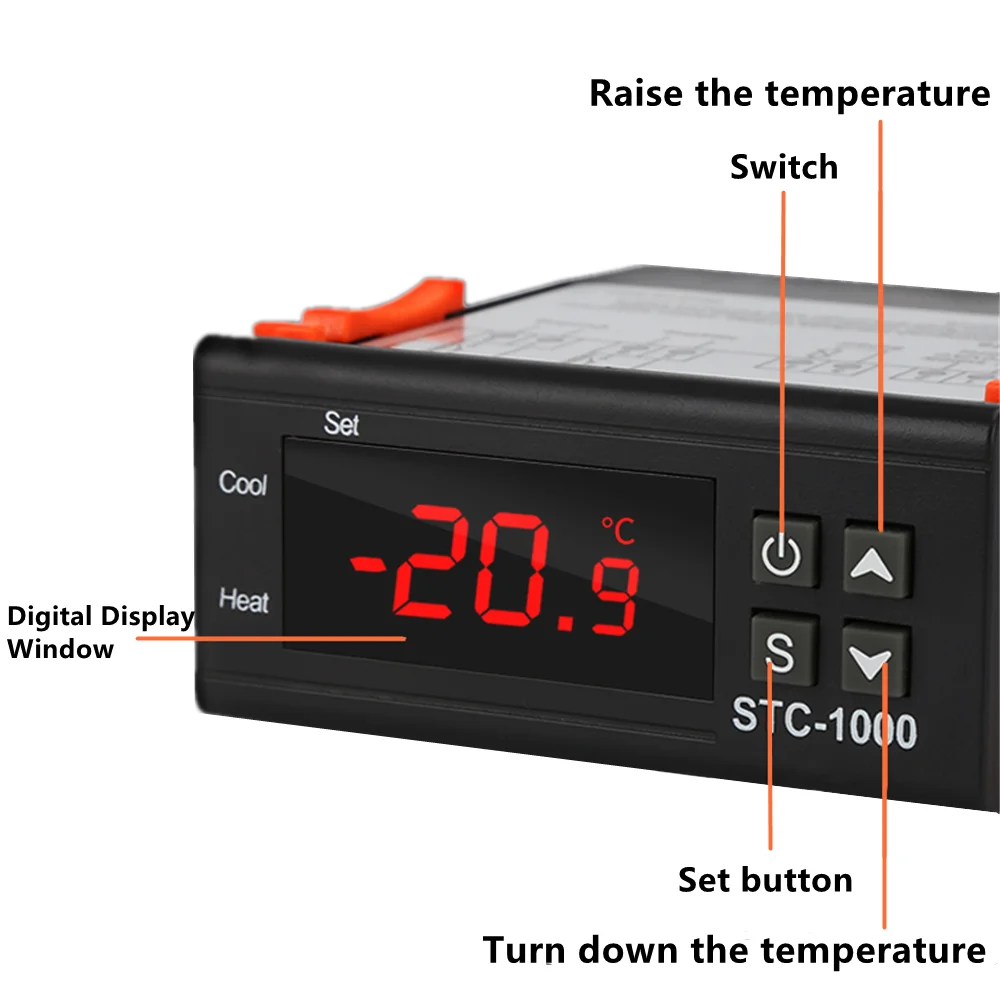

Instructions d'utilisation des touches

1. La façon de vérifier le paramètre :
dans un état de fonctionnement normal, appuyez sur la touche « haut » pour afficher la valeur de réglage de la température ; appuyez sur la touche "bas" pour afficher la valeur de différence.
2. Comment définir les paramètres :
dans l'état de fonctionnement normal du contrôleur, appuyez sur la touche "s" pendant 3 secondes ou plus pour entrer en mode de modification des paramètres, et le voyant "Set" s'allume, l'écran affiche le premier code de menu "F1".
Appuyez sur la touche « haut » ou « bas » pour régler de haut en bas et afficher l'élément de menu et le code de l'élément de menu. Appuyez sur la touche « s » pour afficher la valeur du paramètre du menu actuel. Appuyez sur les deux touches « s » et maintenez simultanément la touche « haut » ou « bas » pour choisir et ajuster rapidement la valeur du paramètre de la valeur actuelle du menu. Après avoir terminé le réglage, appuyez et relâchez instantanément la touche « (I) » pour enregistrer la valeur modifiée du paramètre et revenir à l'affichage de la valeur de température normale. Si aucune touche n'est actionnée dans les 10 secondes, le système n'enregistrera pas le paramètre modifié, l'écran revient pour afficher la température normale.
3. Restaurer les données du système
Une fois électrifié, le système se vérifiera lui-même, l'écran affichera « Er » si l'erreur se produit, veuillez appuyer sur n'importe quelle touche à ce moment-là, et il restaure la valeur par défaut et entre en mode de fonctionnement normal, il est conseillé de réinitialiser le paramètre. valeur dans de telles conditions.

Instruction d'opération

Dans l'état de fonctionnement normal du contrôleur, appuyez et maintenez la touche « (I) » pendant 3 secondes pour éteindre le contrôleur ; Sous l'état « éteint » du contrôleur, appuyez et maintenez la touche « (I) » pendant 1 seconde pour allumer le contrôleur.
Dans l'état de fonctionnement normal du contrôleur, l'écran affiche la valeur actuelle de la température de mesure ; le contrôleur peut également basculer le mode de fonctionnement entre le chauffage et le refroidissement.
Le contrôleur commence à réfrigérer avec le voyant de refroidissement allumé lorsque la valeur de température de mesure > = valeur de consigne de température + valeur de différence, et le relais de réfrigération est connecté ; Si le voyant « Cool » clignote, cela indique que l'équipement de réfrigération est en état de protection contre le retard du compresseur ; Lorsque la température de mesure valeurs la valeur de consigne de température, le voyant de refroidissement s'allume et le relais de réfrigération se déconnecte.
Le système commence à chauffer lorsque la valeur de température mesurée <= la valeur de différence de valeur de consigne de température et que le voyant « Chaleur » est allumé, le relais de chaleur se connecte ; Lorsque la température de mesure >= valeur de consigne de température, le voyant « Chaleur » est éteint et le relais de chaleur se déconnecte.
Description de l'erreur/de l'alarme Alarme

en cas d'erreur du capteur : le contrôleur active le mode d'alarme d'erreur du capteur lorsque le capteur est en circuit ouvert ou en court-circuit, tout l'état de fonctionnement est fermé avec les alarmes sonores et le tube Nixie affiche « EE », appuyez sur n'importe quelle touche pour annuler l'alarme. Son, le système revient pour afficher la température normale lorsque l'erreur et le défaut sont effacés.

Alarme lorsque la température de mesure dépasse la plage de mesure de la température : le contrôleur active la fonction d'alarme d'erreur lorsque la température de mesure dépasse la plage de mesure de la température, tout l'état de fonctionnement est fermé avec les alarmes sonores et le tube Nixie affiche « HH », appuyez sur n'importe quelle touche pour annuler son d'alarme, le système revient pour afficher le mode de fonctionnement normal lorsque la température revient à la plage de mesure normale.

Les règles de sécurité

★Danger :

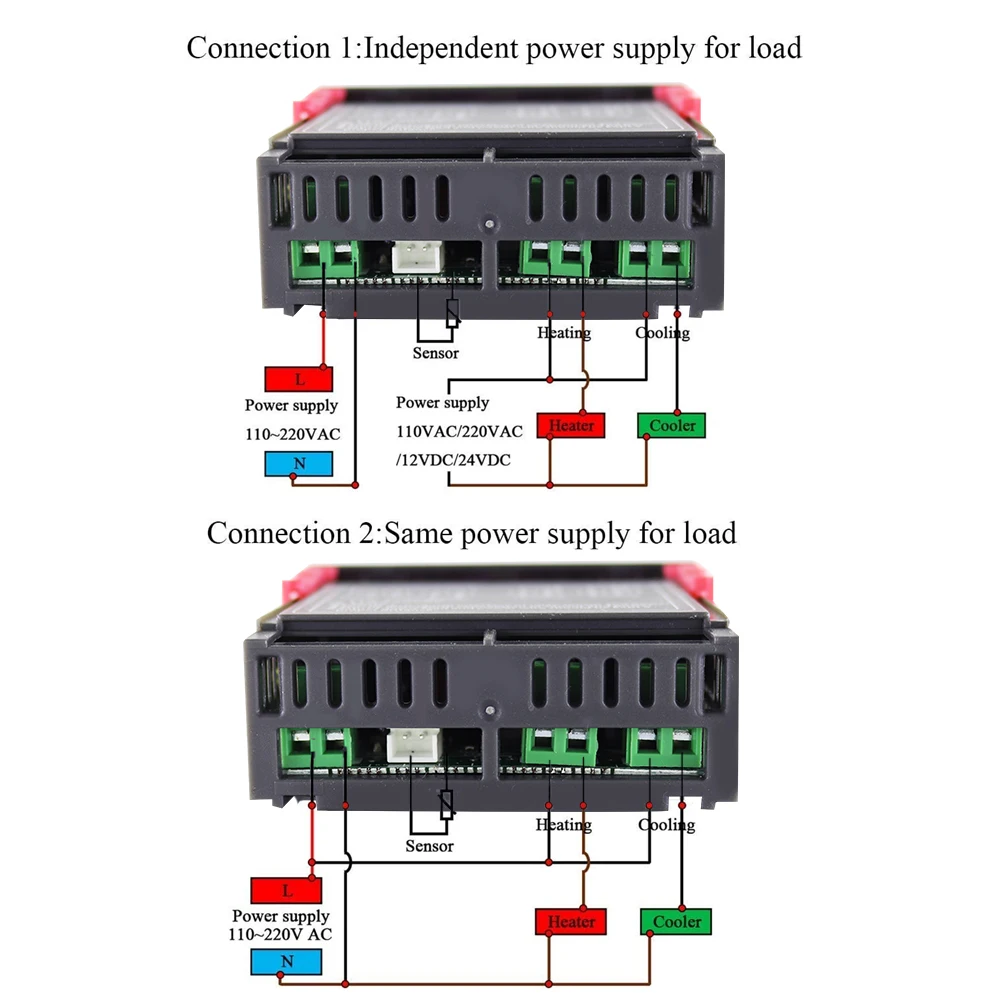

1. Distinguer strictement le fil de descente du capteur, le fil d'alimentation et l'interface du relais de sortie les uns des autres, et interdire les mauvaises
connexions ou la surcharge du relais.
2.Dangers : Interdire la connexion des bornes sans coupure d'électricité.
★Avertissement :
Interdire l'utilisation de la machine dans un environnement trop humide, à haute température, avec de fortes interférences électromagnétiques ou une
forte corrosion.
★Remarque :
1. L'alimentation doit être conforme à la valeur de tension indiquée dans les instructions.
2. Pour éviter les interférences, le fil de descente du capteur et le fil d'alimentation doivent être maintenus à distance.

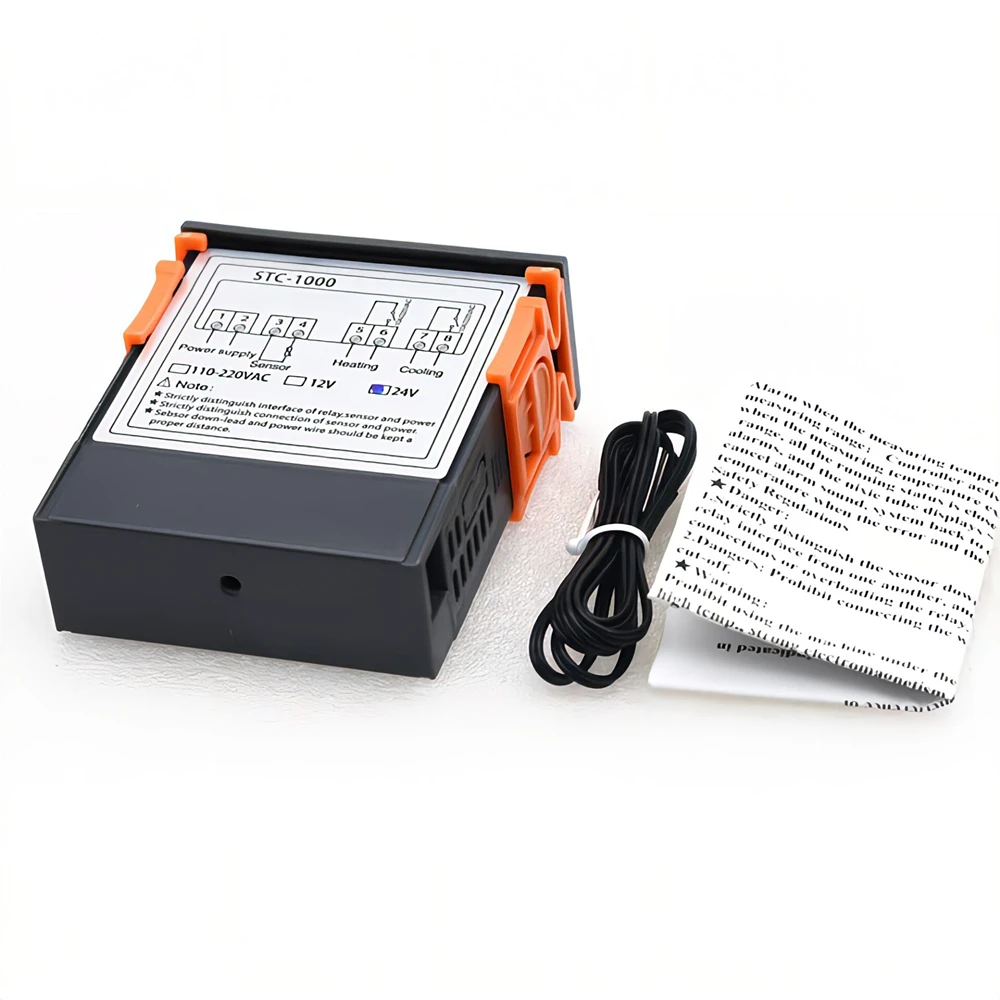

Emballage inclus:

1 * contrôleur de température
1 * capteur de température
