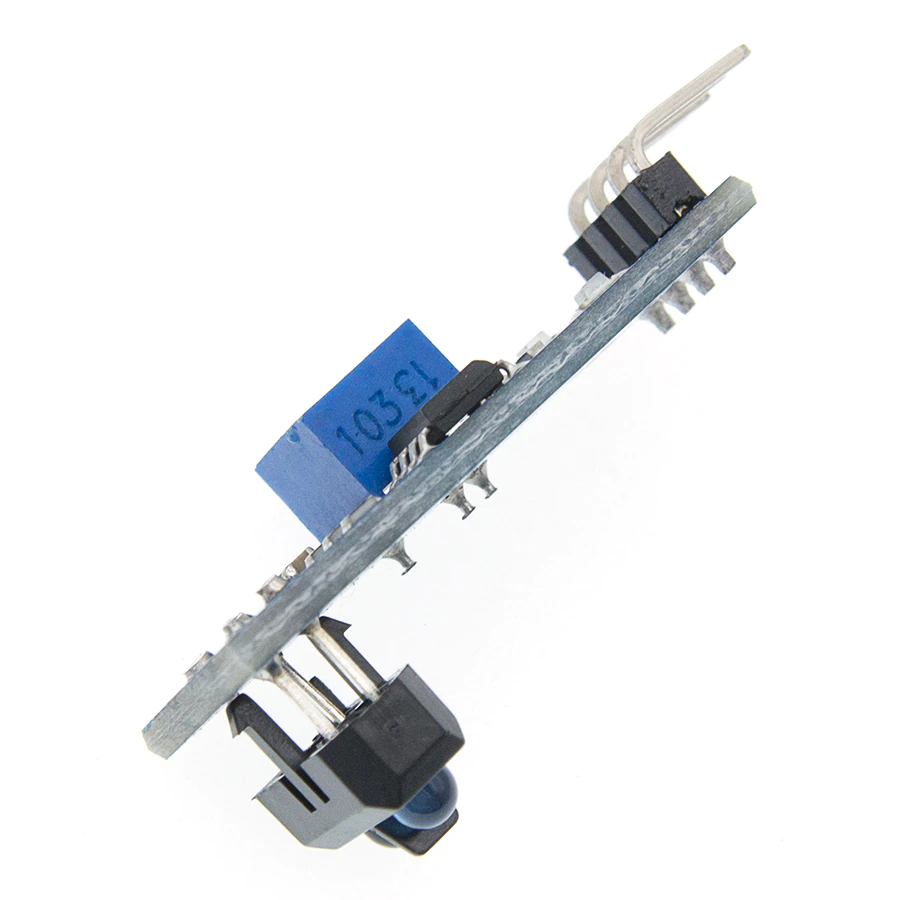

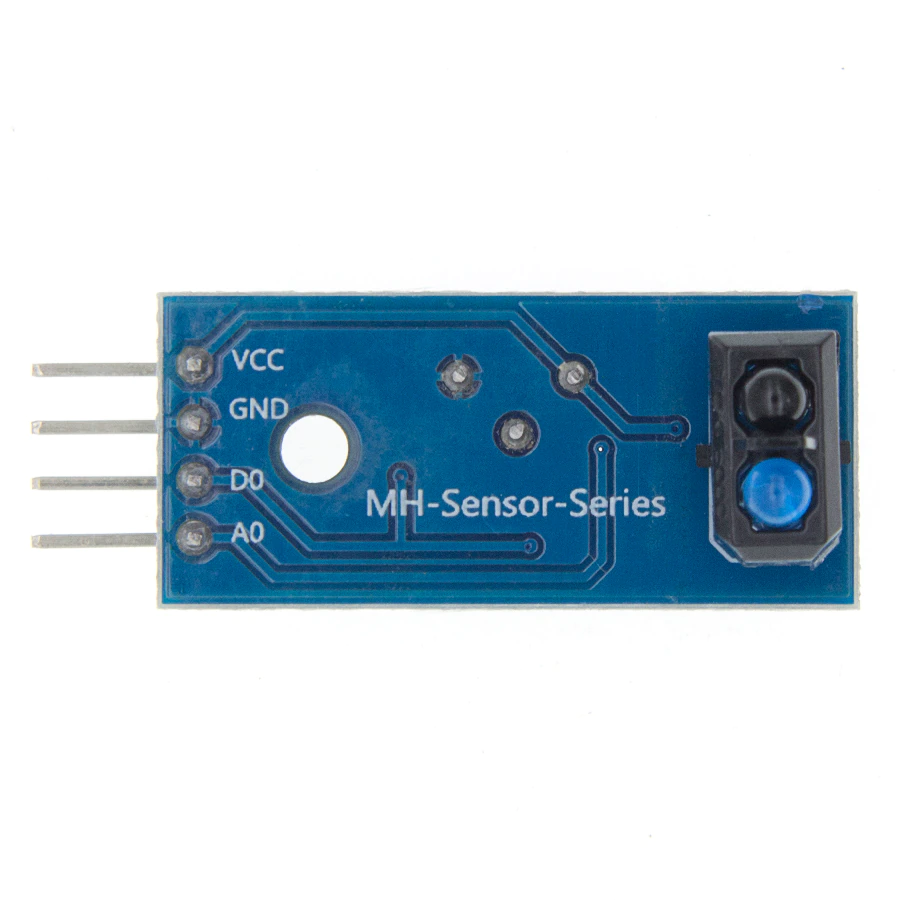

capteur suivi de ligne 1 canal tcrt5000 V1
CATEGORIE: Capteur de Distance ProximitE et Vitesse 🏃🏻♂️📏
ref: DD10500 DA
DETAILS
Avertissement:
Utiliser pour:
D'échantillonnage des données d'impulsion du compteur d'électricité
Télécopieur, détection de papier de broyeur
Détection d'obstacles
Détection de ligne noir et blanc
Caractéristiques du Module:
Utilisation de capteurs de réflexion infrarouge TCRT5000
Distance de réflexion du Test: 1mm à 25mm
Propre et 3, la sortie du comparateur, la forme d'onde du signal, la capacité de conduite est forte, pour plus de 15 ma.
Avec de nombreux potentiomètres de précision réglables pour ajuster la sensibilité
La tension de fonctionnement de 3.3V à 5V
Forme de sortie: sortie de commutateur numérique (0 et 1)
A un trou de boulon fixe, installation pratique
Petite carte PCB taille: 3.2cm x 1.4cm

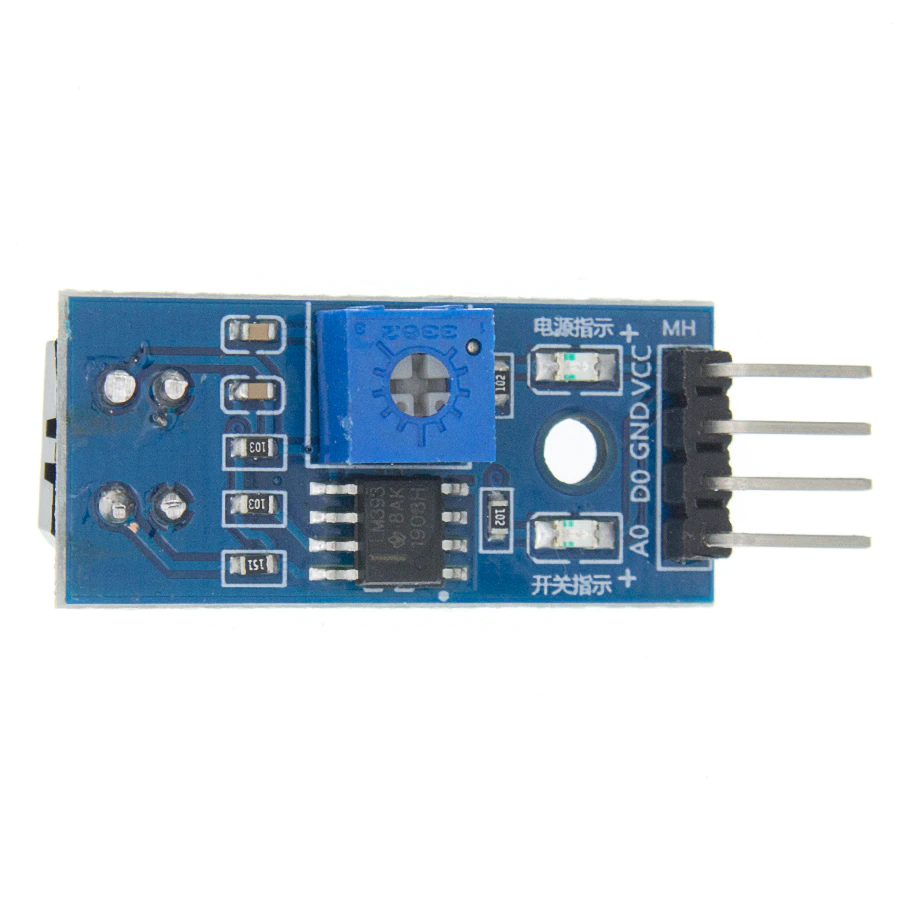

Le LM393, utilisation d'un comparateur de tension large
Taille: 3.1x1.3cm (environ)
Les fonctions du Module sont présentées:
Le capteur TCRT5000 de la diode d'émission infrarouge lance constamment l'infrarouge, le rayon infrarouge est émis lorsque l'intensité du retour réfléchissant n'a pas été réfléchie ou n'est pas assez grande, la triode activée par la lumière a été en état off, l'extrémité de sortie du module à ce moment pour le niveau élevé, Indicateur que la diode a été éteinte; Les objets détectés apparaissent dans le cadre du test, la lumière infrarouge est réfléchie et la force est assez grande, saturation triode activée par la lumière, À ce moment, la sortie du module pour le niveau bas indique les lumières de diode.
