Pour une variété de déclenchements de vibrations, alarme antivol signalée, voiture intelligente, blocs de construction électroniques.
Veuillez noter que ce module se déclenche très rapidement lors de la détection d'un choc important, pas suffisant pour piloter le relais, les données montrent que certaines personnes peuvent être connectées directement au module relais, l'application pratique est inefficace.

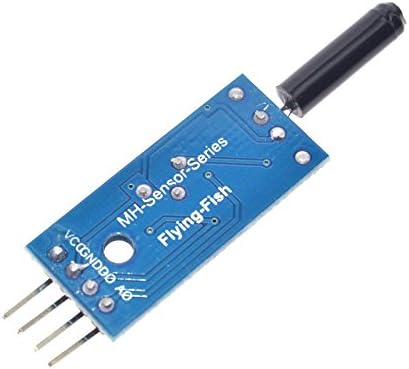

Description des modules :

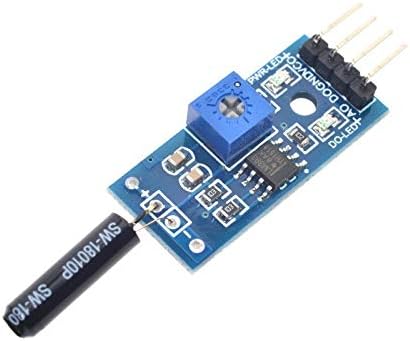

Utilisation du commutateur de vibration haute sensibilité SW-18010P par défaut avec des capteurs de vibration.
La sortie du comparateur signale une forme d'onde propre et bonne, une capacité de conduite supérieure à 15 mA.
Tension de fonctionnement de 3,3 V-5 V.
La forme de sortie : sortie de commutation numérique (0 et 1).
Un trou de boulon fixe pour une installation facile.
Taille de la petite carte PCB : 3,2 cm x 1,4 cm

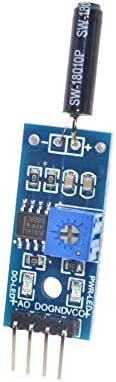

Utilisation d'un comparateur de tension large LM393.
Instructions de câblage des modules :
VCC : alimentation positive
GND : moins un
DO : sortie de signal numérique
AO : Avec ce capteur de choc, cette fonction n'est pas valide
