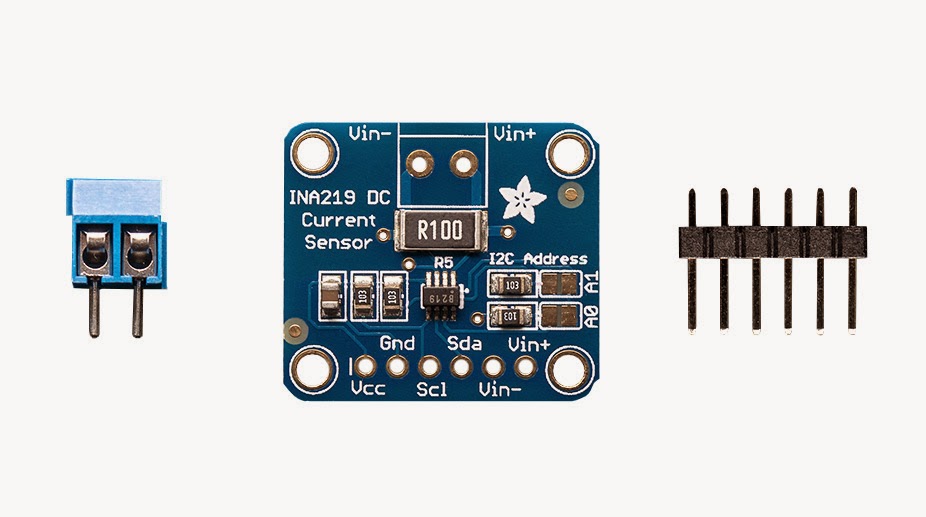

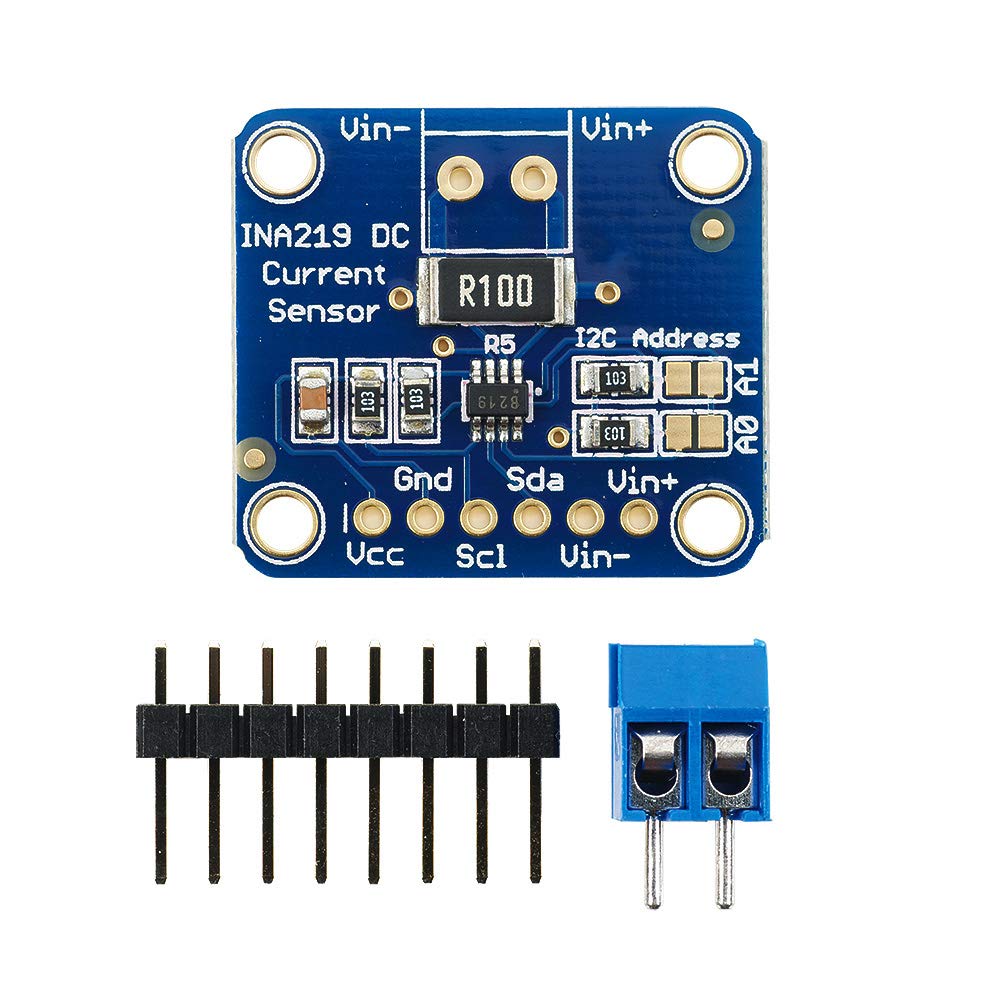

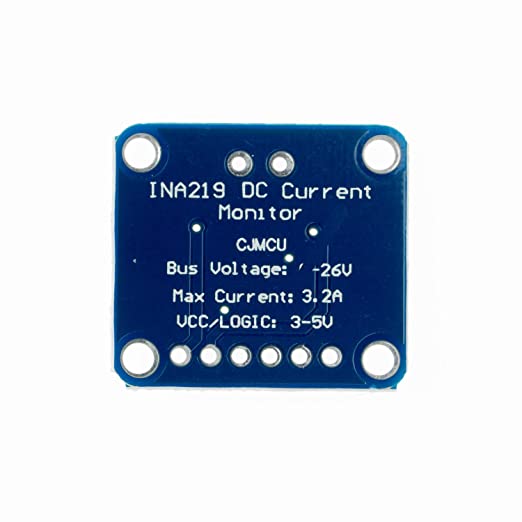

Capteur de courant, tension INA219 :
La carte opto-isolée INA219B est une solution complète de surveillance de l'alimentation. Plutôt que d'utiliser un capteur de tension et un capteur de courant, l'INA219B mesure à la fois avec une précision de 1% et communique numériquement avec l'hôte avec TWI / I2C. Il est capable de mesurer le courant et la tension côté haut jusqu'à 26V et 3.2A. L'amplificateur de courant de précision mesure la tension aux bornes de la résistance de détection 0,1 Ω, 1%, afin de déterminer le courant circulant. Les mesures combinées de tension et de courant permettent de calculer la puissance, ce qui en fait un excellent moyen de suivre la durée de vie de la batterie ou des panneaux solaires. (Puissance = Tension * Courant)
Remarque: La résistance de détection de courant de 0,1 Ω peut être retirée et remplacée par la vôtre pour modifier la plage de mesure actuelle. (par exemple 0,1 Ω = 3,2 A, 0,05 Ω = 6,4 A)
Spécifications techniques
Tension d'alimentation: 3,0 - 5,5 V
Gamme de mesure de tension: 0 - 26 V
Plage de mesure du courant: 0 - 3.2 A
Plage de mesure de la puissance: 0 - 83,2 W
Protocole d'interface: TWI / I 2 C
Ressources
Fiche technique INA219
INA219 Bibliothèque Arduino sur GitHub
