CAPTEUR DE COURANT ACS758 100A

Présentation

Signaler cet article

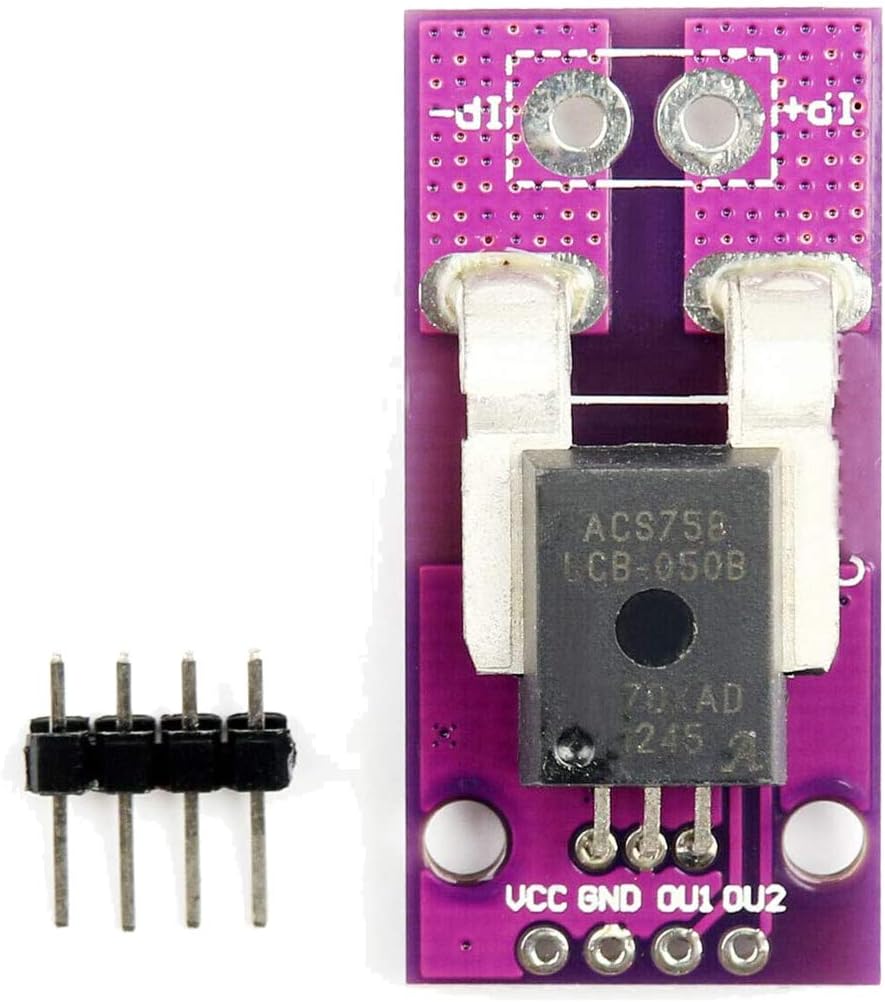

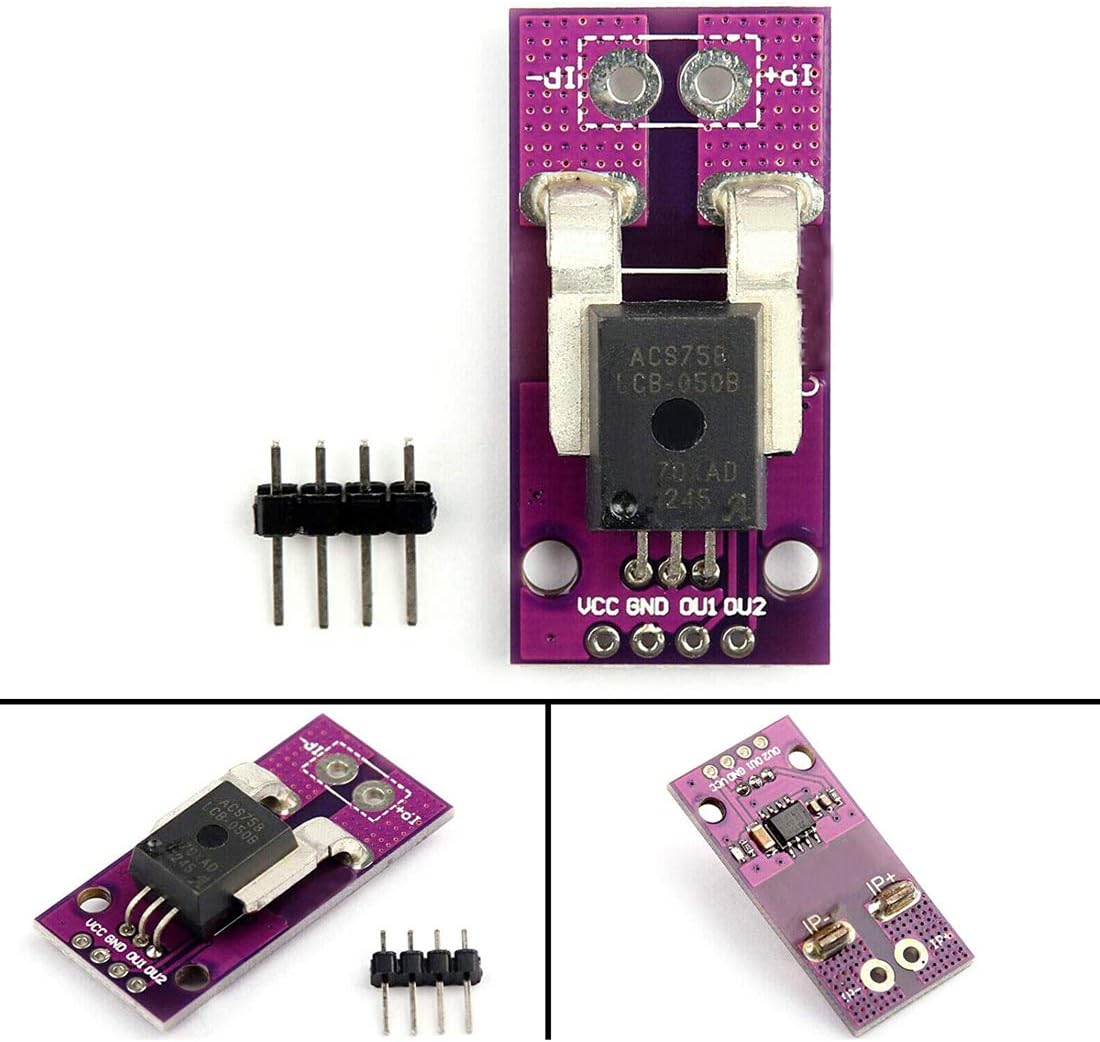

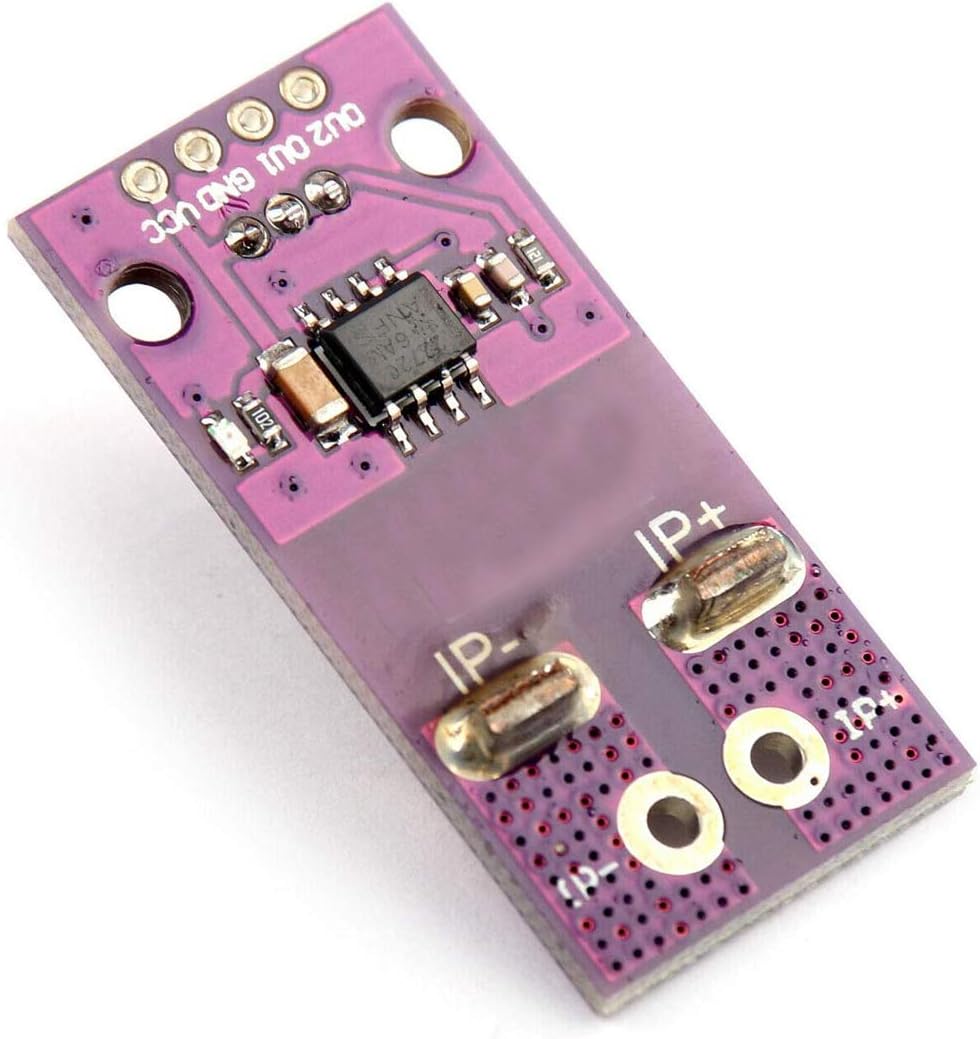

Le CJMCU-758 est un module de détection de courant qui utilise le capteur de courant ACS758-LCB. L'ACS758 se compose d'une précision, circuit de capteur linéaire de Hall de bas-offset avec un chemin actuel de cuivre près du produit. Le courant appliqué à travers le chemin de courant de cuivre est capable de générer un champ magnétique qui peut être induit par le circuit intégré Hall et converti en une tension proportionnelle. La précision de l'appareil est optimisée en plaçant le signal magnétique à proximité du capteur Hall. La tension de sortie précise et de haute précision est fournie par un hacheur stable de type BICMOS IC à faible polarisation qui a été programmé pour la précision.

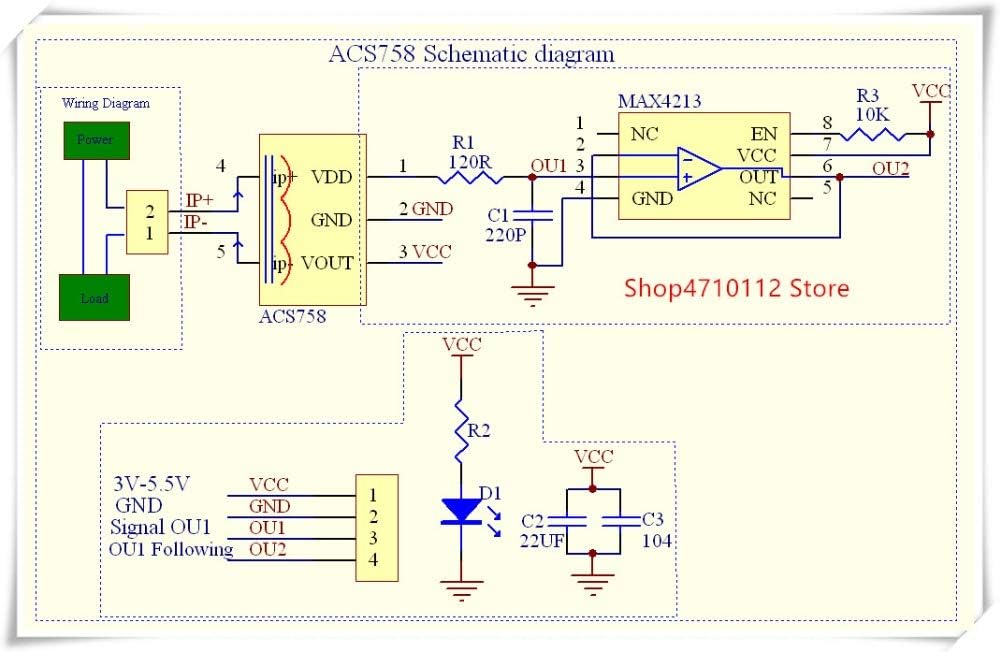

      The internal resistance of the read conduction path is typically 100 Q with low power loss. The thickness of the copper wire runs under high overcurrent conditions. The terminals of the conduction path and the sensor pins (pins 1 to 3) are electrically blasted. In this way, the ACS758 sensor 1C series can be used in applications that require electrical insulation but use opto-insulators or complex insulation techniques. The ACS758 device is fully calibrated prior to shipment from the factory. The ACS758 series is a lead-free product. All pins are plated with 100% fog and no lead is present in the package. A large number of gauge lead frames are manufactured with oxygen-free holes. The RC is injected at the output, and a voltage follower circuit is built with the operational amplifier to make the output more stable and better match the impedance of the AD channel of the microcontroller. Simultaneously select two outputs (direct search output and voltage follow output) for easy selection

Parameters:

• working voltage: 3V-5V (MAN SV)

• static output voltage: VCCi2

• Working current: 135m2A (MAX)

• storage temperature range: -65 C- 165 C

• the maximum output current (VIOUT-GND): 3mA

• internal bandwidth: 120 KHz

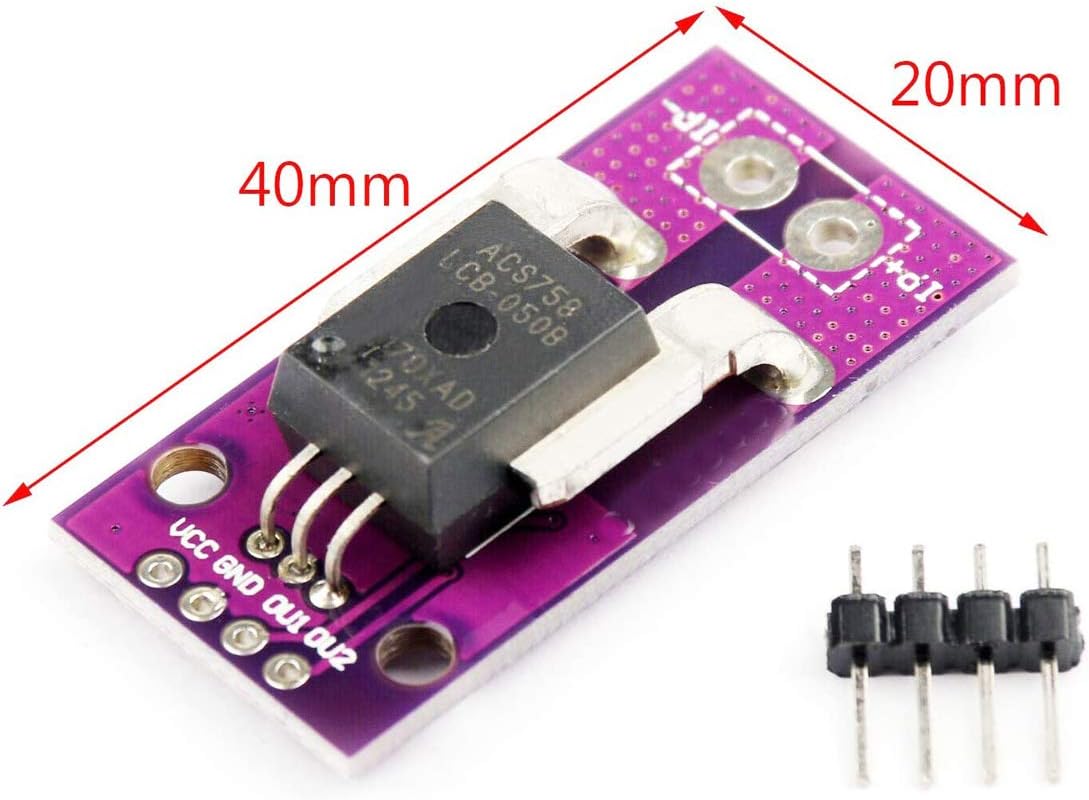

• module size: 37mmX 18mm

The relationship between voltage output and current input:

• VOUT= VOUT (Q) +Vsens x I

• VOUT (Q) is the static output voltage, that is, VCC/2, that is, no input, input voltage, output voltage
