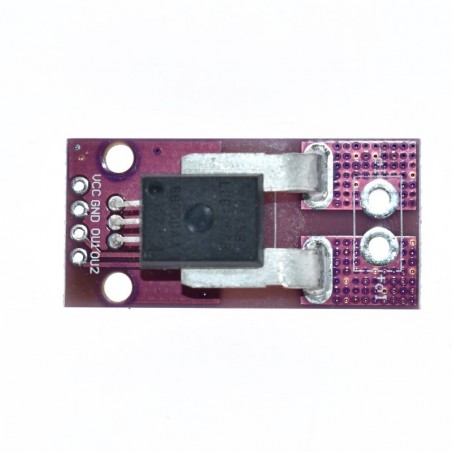

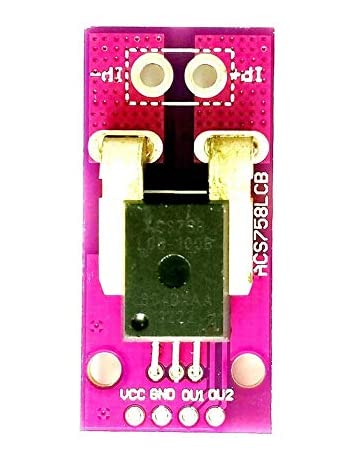

capteur de courant acs750 50a
CATEGORIE: Capteur de Tension Courant et de Puissance ⚡
ref: HH271 300 DA
DETAILS
CARACTÉRISTIQUES:
- Performances sonores de pointe grâce à des techniques de conception d'amplificateurs et de filtres exclusives
Le blindage intégré réduit considérablement le couplage capacitif du conducteur de courant à la mort en raison de signaux DF / DDT élevés et empêche la compensation de dérive dans les
applications haute tension et haute tension
- Amélioration totale des erreurs obtenue par le gain et la compensation de température de compensation
- Petite taille d'emballage, avec une facilité d'installation facile
- Hall ik homogène pour une grande fiabilité
- Ultra faible perte de puissance: résistance de conducteur interne de 100 μΩ
- L'isolation galvanique permet une utilisation dans la détection économique de courant élevé des systèmes haute tension
Caractéristiques électriques (X050):
1. Tension de fonctionnement: 3V - 5V (MAX 8V)
2. Sortie de tension constante: VCC / 2
3. Courant de fonctionnement: 13,5 mAh (MAX)
4. Plage de températures de stockage: -65 ° C - 165 ° C
5. Courant de sortie maximum (VIOUT-GND): 3 mAh
6. Bande passante interne: 120 kHz
7. Détection de la plage de courant (A): ± 50
8. Linéarité (mV / A): 40
9. Température du facteur (° C): -40 à 150

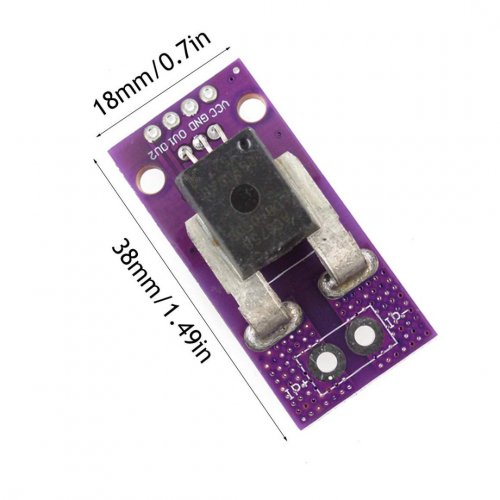

10. Taille de l'unité: 37 mm x 18 mm
11. Poids unitaire: 8,8 grammes
La relation entre la tension de sortie et l'entrée de courant:
VOUT = VOUT (Q) + Vsens x I VOUT (Q) est la tension de sortie silencieuse, qui est VCC / 2, qui est la tension de sortie lorsqu'il n'y a pas d'entrée. Vsens est un capteur à capteur, également appelé module. Je suis le flux en streaming d'IP + vers IP-.
Par exemple, supposons que le modèle de capteur soit 050B, VCC est 5V, je suis actuellement 10A, puis la sortie est 5V / 2 + 40mV / A x10A = 2,9V.
