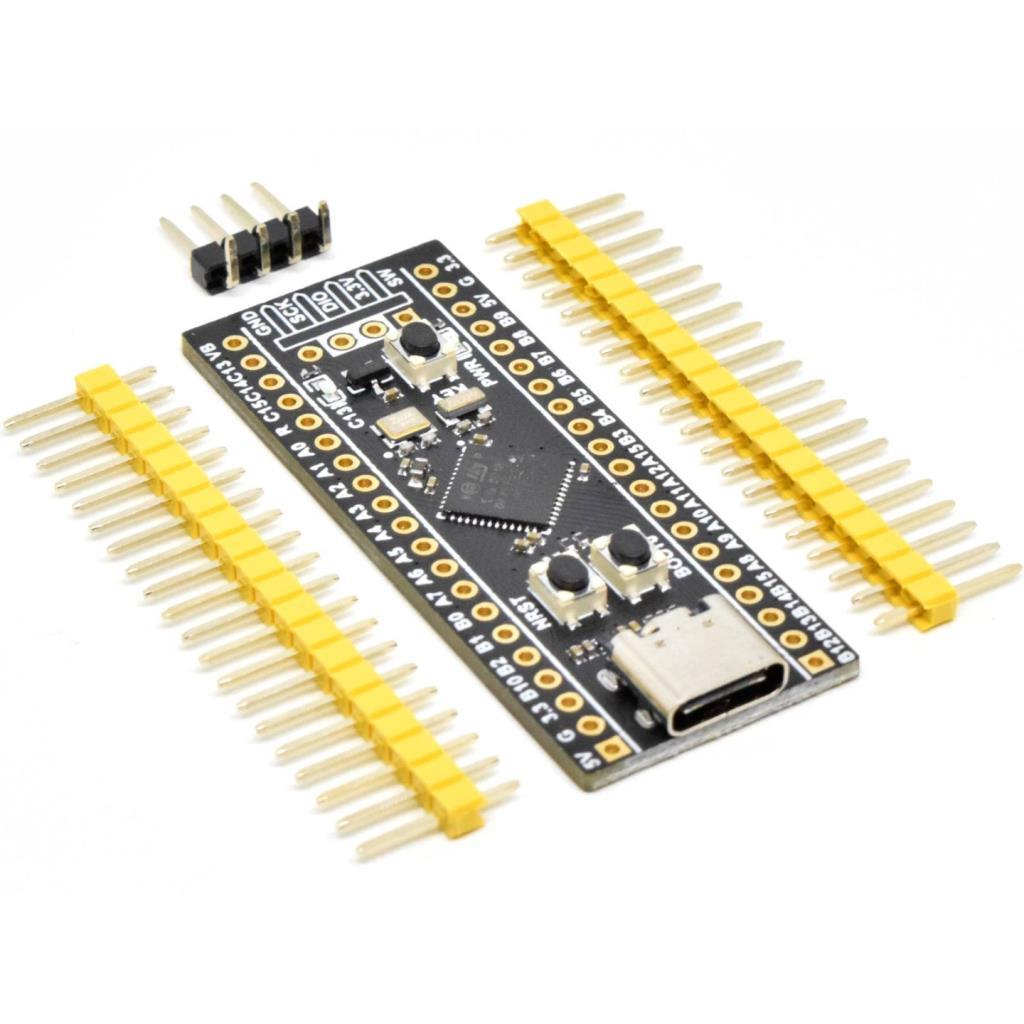

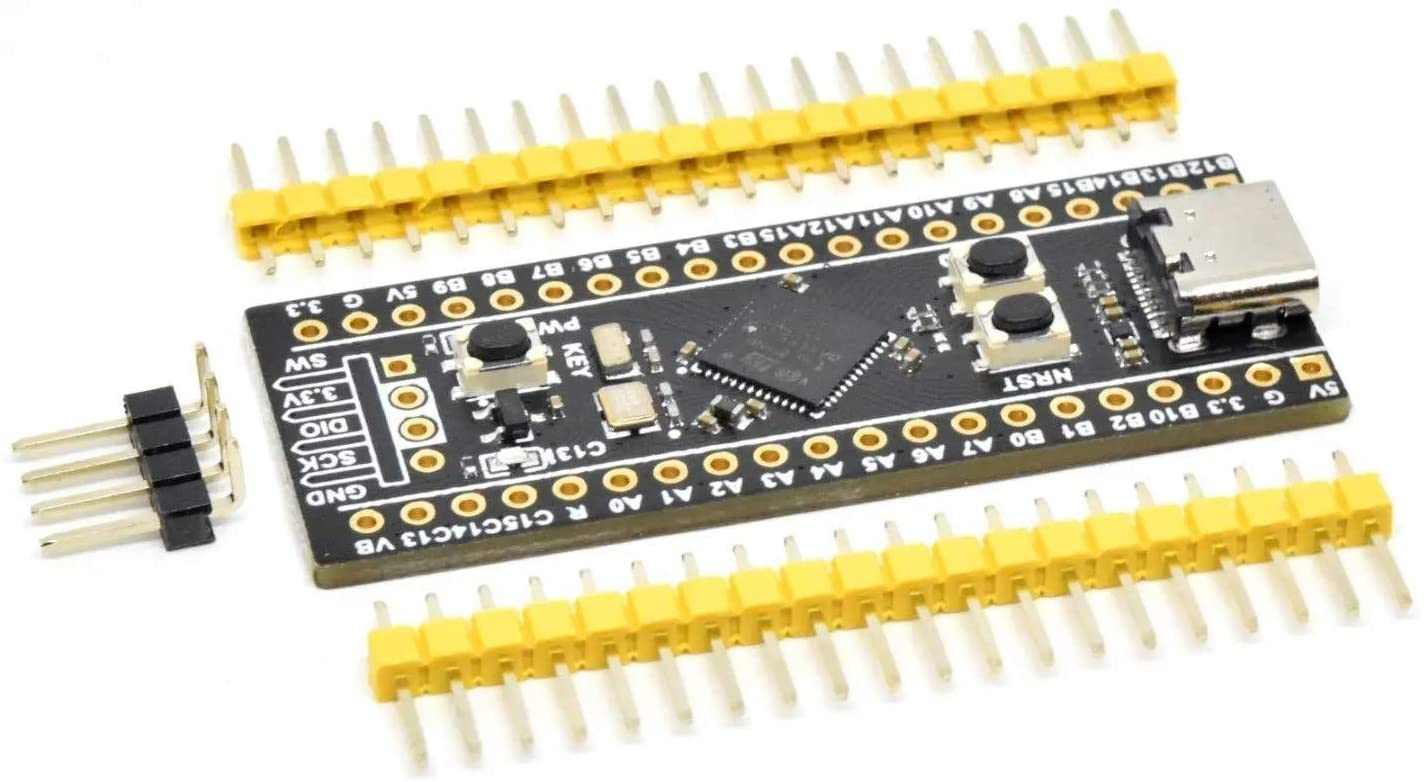

BLACK PILL STM32F411CEU6
CATEGORIE: STM32
ref: AA182 000 DA
DETAILS
Les microcontrôleurs STM32F411 offrent les performances du cœur Cortex®-M4 avec unité à virgule flottante, fonctionnant à 100 MHz, tout en atteignant des valeurs de consommation d'énergie extrêmement faibles en modes de fonctionnement et d'arrêt.
L'implémentation pour Arduino et MicroPython a déjà été publiée, mais le moyen le plus simple de programmer ces modules consiste toujours à utiliser les outils de développement officiels de la STM.

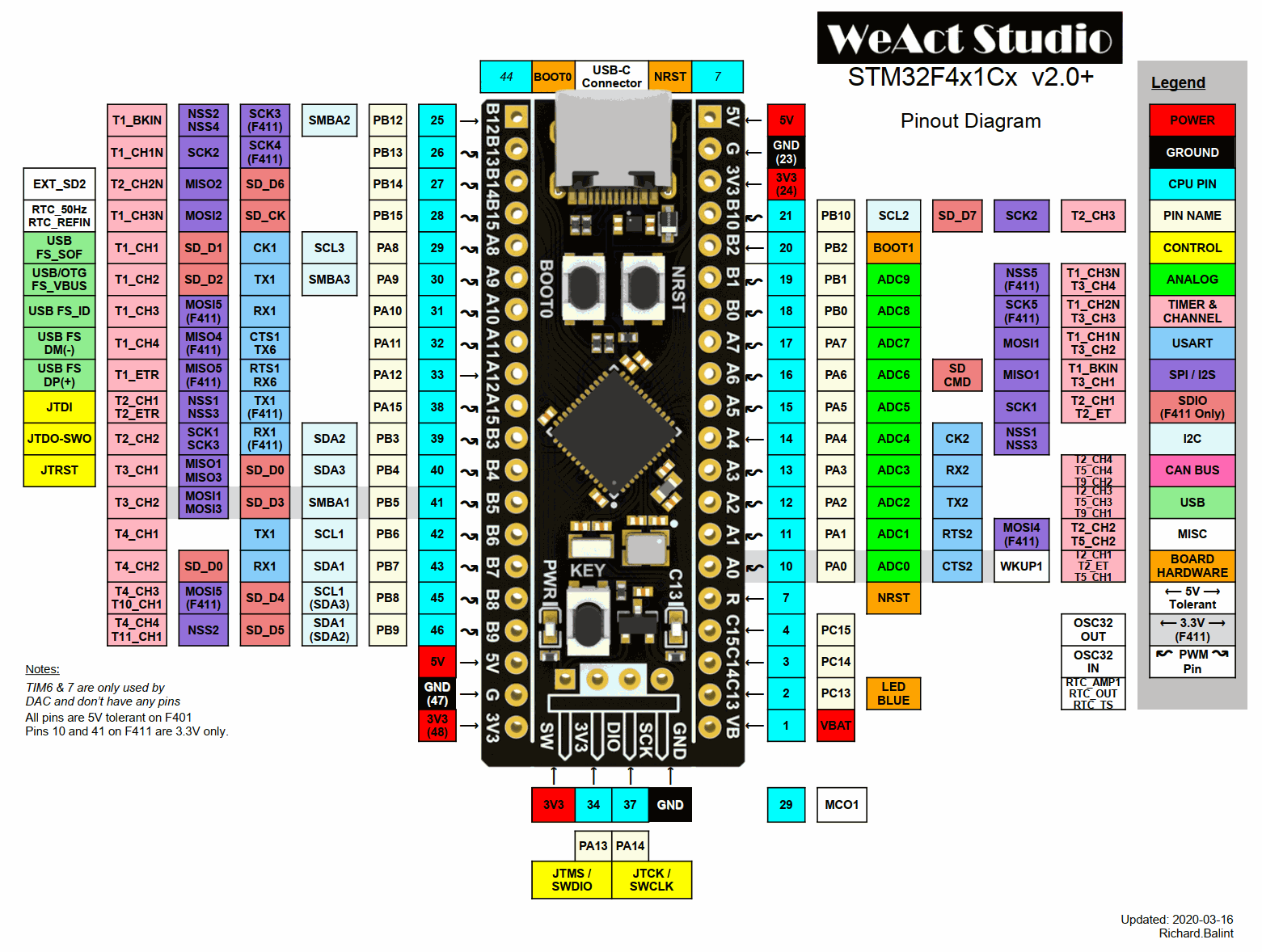

- 32 ports E / S, dont 14 ports analogiques
- Alimentation 5V / niveau logique 3,3V
- à bord du RTC avec sa propre base d'horloge et des connexions pour batterie de secours
- Interface USB-C
STM32F411CEU6 carte mère 128KB RAM 512KB ROM
1. Oscillateur à cristal haute vitesse 25MHZ et oscillateur à cristal basse vitesse 32.768Khz 6PF
2. Les tampons Flash sont réservés, fournissant des routines USBDisk & & FATFFS
3. Le capuchon de cavalier peut être utilisé directement sans installation.Résistance 10K interne BOOT0
4. L'usine a brûlé la lampe respiratoire et les procédures de test USBCDC.
5. Fournir un micrologiciel MicroPython disponible, des fichiers de configuration
6. Ajustez la direction du bouchon de saut s'il ne peut pas être installé.Car le bouchon de saut est large d'un côté et étroit de l'autre.
7. Carte V1.3 avec 3 boutons: clé de réinitialisation, clé BOOT0 et bouton utilisateur.
V1.3 téléchargement série et téléchargement DFU: connectez-vous à PA9 et PA10 (connectez-vous à usb en mode DFU) en appuyant sur la touche BOOT0 et la clé de réinitialisation, puis relâchez la clé de réinitialisation. Après 0.5 secondes, relâchez la clé BOOT0 pour entrer le téléchargement en série ou le téléchargement DFU. Le logiciel correspondant est flymcu ou CubeProg.
Téléchargement de version de bouchon de saut: BOOT0 se connectent à haut, BOOT1 se connectent à haut, entrez le port série pour télécharger ou le téléchargement de DFU, le logiciel est le même que ci-dessus.
