Analyseur Logique USB 24MHz 8 Canaux 24M Débogueur pour ARM FPGA
CATEGORIE:INTERFACES - ANALYSES
ref: JJ29
2 500 DA
ajouter au panier
DETAILS
Analyseur de signaux logiques, 8 canaux, 24 MHz sur port USB.

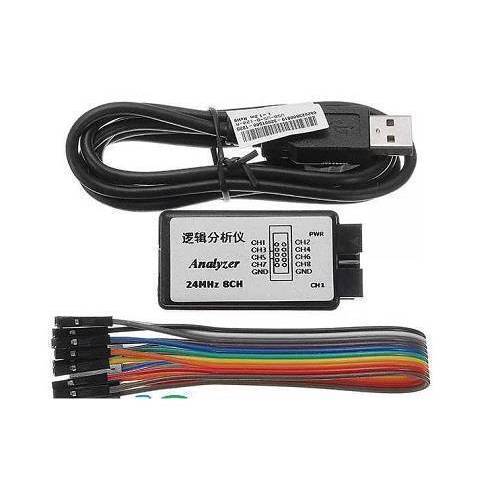

Le kit comprend :

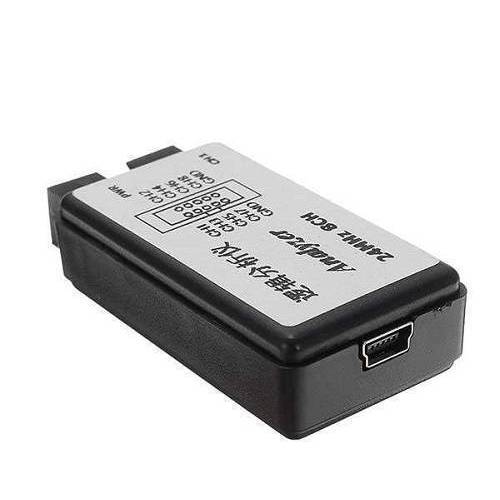

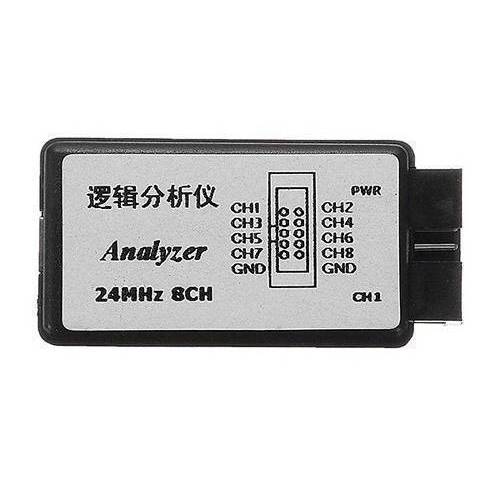

1 Analyseur logique sur port USB, échantillonnage à 24MHz sur 8 canaux, monté en coffret.
10 fils (couleurs différentes) de câblage Dupont

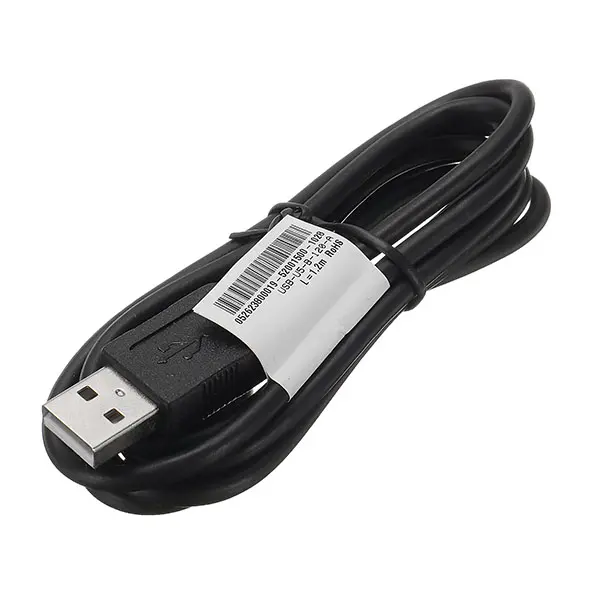

1 câble USB

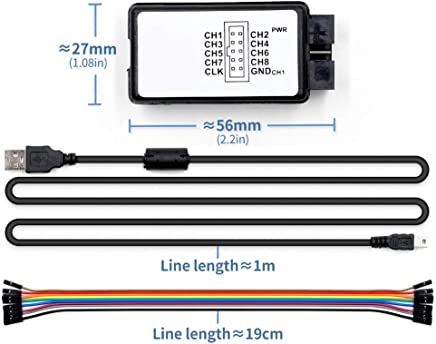

Taille 50 x 28 x 14 mm, 50 g
Description:
Compatible avec la dernière version de Saleae Logic 1.1.15.
Fréquence d’acquisition logique de 24 MHz. Les 24 millions d’échantillons par seconde permettent des applications jusqu’à 10 MHz environ, assez pour couvrir l’essentiel des usages.
8 canaux logiques contrôlables simultanément. Ceci permet d’analyser des I2Cn UART, la plupart des échantillonnages et analyses de circuits intégrés et montages.
100 milliards d’échantillons permettent de capturer complètement les évènements suivis.
Gamme de tension
Signaux logiques de 5V – 5.25V
Seuil logique standard du CMOS bas niveau de 0.8V, 2.0 V haut niveau.
L’impédance d’entrée est d’environ 1 MΩ (10 pF)
Protection
Protection de survoltage des entrées logiques par une résistance d’entrée et buffer de puce pour une meilleure protection des équipements.
Supporte la dernière version 1.1.15.
Note: Cet analyseur logique nécessite un PC avec une interface haute vitesse USB 2.0.
Il supporte les systèmes WINXP/2000, WIN7, VISTA, LINUX.
