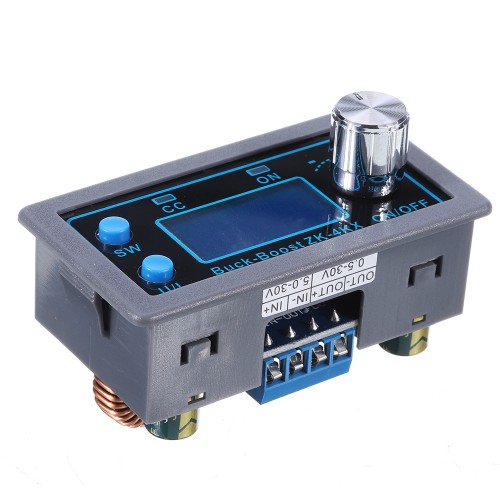

alimentation réglable zk-4kx 0.5-30v 4
CATEGORIE: CONVERTISSEURS DCDC
ref: TR50/TR823 000 DA
DETAILS

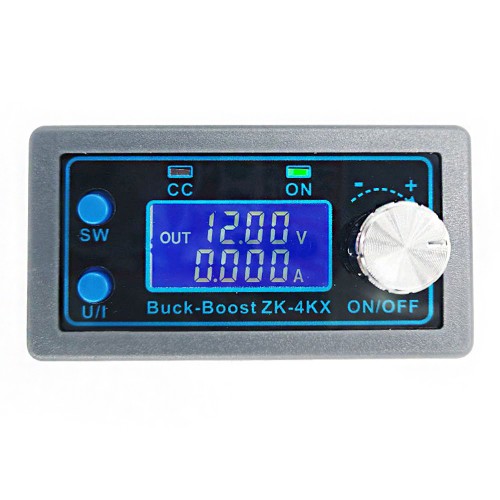

1.1 LCD peut afficher la tension d'entrée/sortie, courant de sortie/puissance de sortie/capacité de sortie/temps de sortie;
1.2. Le réglage de CNC, précis et rapide, peut augmenter et abaisser la tension, la tension de sortie peut être ajustée à volonté de 0.5-30v, le courant limite 0-4a peut être ajusté à volonté;
1.3. Protection de connexion Anti-inverse de l'extrémité d'entrée, qui ne brûlera pas;
1.4. Irrigation Anti-inverse à l'extrémité de sortie, aucune diode d'irrigation anti-inverse supplémentaire n'est nécessaire pour charger la batterie;
1.5. Le module peut être réglé pour ouvrir/fermer par défaut;
1.6. Plusieurs mécanismes de protection de logiciel sont disponibles, et le seuil de protection est réglable. Lorsque les paramètres de fonctionnement du module dépassent le seuil de protection, la sortie sera automatiquement fermée.
1.6. L'ondulation de sortie est petite et le filtre PI est disponible;

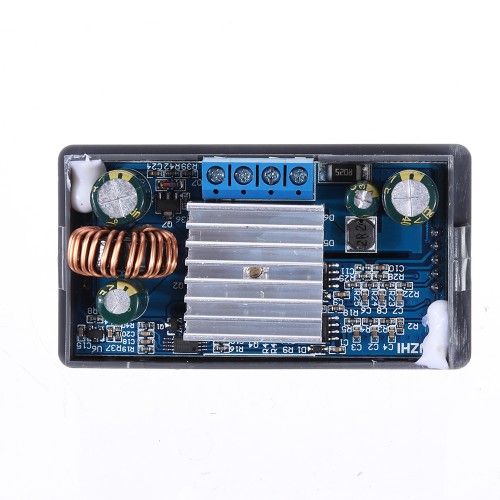

1.8. Épaissir les ailettes du radiateur.
2. Paramètres de produit

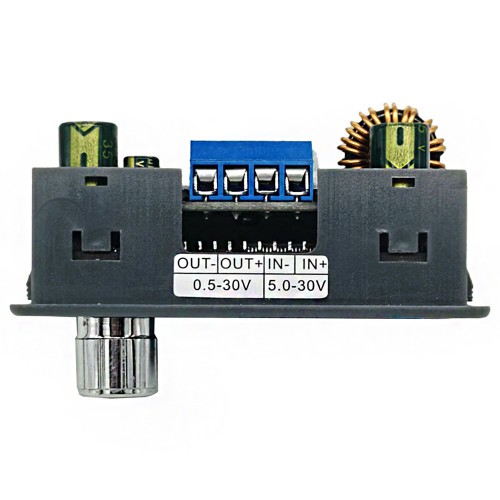

Tension d'entrée: 5.0-30v
Tension de sortie: 0.5-30v
Courant de sortie: peut fonctionner de manière stable à 3A pendant une longue période, et peut atteindre 4A sous dissipation thermique améliorée
Puissance de sortie: dissipation thermique naturelle 35W, renforcent la dissipation thermique 50W
Résolution d'affichage de tension: 0.01V
Résolution d'affichage actuelle: 0.001A
Efficacité de Conversion: environ 88%
Démarrage progressif: oui (avec une puissance élevée et le module de charge peuvent échouer au démarrage)
Mécanisme de Protection:
Connexion anti-inverse d'entrée;
Sortie d'irrigation anti-inverse;
Protection de sous-tension d'entrée (réglable 4.8-30v, par défaut 4.8v)
Protection contre les surtensions de sortie (réglable 0.5-31v, 31V par défaut)
Protection de surintensité de sortie 0-4.1a (réglable, par défaut 4.1a)
Protection contre la surchauffe (0-50w réglable, 50W par défaut)
Protection contre la surchauffe (80-110℃Réglable, par défaut 110 ℃)
Protection de délai d'attente (0-100h réglable, éteint par défaut)
Protection de Super capacité (réglable 0-60ah, désactivé par défaut)
Fréquence de fonctionnement: 180KHZ
Dimensions: longueur * largeur * hauteur 79mm * 43mm * 26mm
Poids: 92g (emballage inclus)
Méthode d'utilisation
5.1. Commutez les paramètres d'affichage -- dans l'interface normale, appuyez sur SW pour commuter l'affichage sous l'écran d'affichage, et commutez le contenu d'affichage entre le courant A puissance W capacité Ah temps h. Appuyez longuement sur le bouton SW pour commuter l'affichage de la liaison montante sur l'écran d'affichage et commuter le contenu de l'affichage entre la tension d'entrée en tension de sortie.
5.2. Réglez la tension de sortie-appuyez sur le bouton U/I dans l'interface normale pour entrer dans l'interface du courant constant de tension de réglage. On peut voir qu'un certain chiffre de la valeur de tension de sortie clignote. Faites pivoter l'encodeur à gauche et à droite pour ajuster le majeur et le mineur. Appuyez brièvement sur l'encodeur rotatif pour choisir le bit de tension de sortie à définir. Après le réglage, appuyez sur le bouton U/I 2 fois pour revenir à l'interface normale. Ou retournez automatiquement à l'interface normale après avoir arrêté le fonctionnement pendant 10s.
5.3. Définissez la valeur de courant constant (c'est-à-dire la valeur de courant maximale autorisée à sortir par le module) -- appuyez sur le bouton U/I dans l'interface normale pour entrer l'interface de courant constant de tension de réglage. Appuyez ensuite sur le bouton U/I et passez à la valeur de courant constant. Vous pouvez voir un peu de la valeur de courant constant de réglage clignoter. Faites pivoter l'encodeur rotatif à gauche et à droite pour ajuster le majeur et le mineur. Appuyez brièvement sur l'encodeur rotatif pour choisir le bit à définir la valeur de courant constant. Après le réglage, appuyez sur U/I pour quitter l'interface de courant constant de tension de réglage et revenir à l'interface normale. Ou retournez automatiquement à l'interface normale après avoir arrêté le fonctionnement pendant 10s.
5.4. Définissez l'état marche/arrêt par défaut de la mise sous tension du module-appuyez longuement sur U/I dans l'interface normale pour entrer l'interface de réglage des paramètres. Vous pouvez voir qu'il affiche "ouvrir" ou "ouvrir sur". «Ouvrir» signifie que la sortie est éteinte par défaut lorsque l'alimentation est allumée, et «ouvrir sur» signifie que la sortie est activée par défaut lorsque l'alimentation est allumée. Appuyez longuement sur le codeur de rotation pour changer deux états. Après le réglage, appuyez longuement sur U/I pour revenir à l'interface normale.
5.5. Réglage des paramètres de protection sur l'état et le seuil -- appuyez longuement sur U/I pour entrer l'interface de réglage des paramètres dans l'interface normale. Appuyez sur SW jusqu'à ce que la protection que vous voulez apparaisse. LUP-seuil de protection contre les sous-tensions; OUP-seuil de protection contre les surtensions; OCP-seuil de protection contre les surintensités; OPP-over Seuil de protection de puissance; OAP-seuil de protection ultra-capacité; Seuil de protection de délai d'attente OHP; OTP-seuil de protection contre la surchauffe. Appuyez brièvement sur rotation de l'encodeur pour sélectionner le bit que vous souhaitez définir le paramètre de protection. Appuyez longuement sur l'encodeur rotatif pour activer ou désactiver les paramètres de protection (seulement le délai d'attente La protection et la protection de supercapacité peuvent être définies pour allumer/éteindre, et d'autres paramètres de protection sont activés par défaut.). Faites pivoter l'encodeur à gauche et à droite pour rendre les paramètres de plus en plus petits. Après le réglage, appuyez longuement sur U/I pour revenir à l'interface normale.
5.6. Tension et courant d'étalonnage -- appuyez sur le bouton U/I pour entrer l'interface de réglage des paramètres sous l'interface normale. Appuyez sur SW jusqu'à ce qu'une interface de paramètre avec CAL apparaisse. L'interface de tension d'entrée d'étalonnage avec le symbole CAL + IN + V; L'interface de tension de sortie d'étalonnage avec le symbole CAL + OUT + V; L'interface de courant de sortie d'étalonnage avec Le symbole CAL + OUT + A. Faites pivoter l'encodeur à gauche et à droite pour ajuster la taille des paramètres. Une fois le réglage terminé, appuyez longuement sur l'encodeur rotatif pour confirmer que le réglage est terminé et que la valeur du paramètre ne clignote plus. Appuyez longuement sur U/I pour revenir à la normale Interface.
Remarque: afin d'assurer l'exactitude de l'étalonnage, la tension d'étalonnage-supérieure à 12V ne peut être démarrée; L'étalonnage du courant d'étalonnage-démarrage seulement lorsque le courant est supérieur à 1A.
Mises en garde
7.1. Une connexion courte entre l'entrée et la sortie du module est interdite, sinon la fonction de courant constant échouera.
7.2. Veuillez vous assurer que le moment d'alimentation de l'alimentation dépasse la puissance requise de la charge de sortie!
7.3. Si le module veut sortir à pleine charge, la tension d'entrée doit être supérieure à 8V. Lorsque la tension d'entrée est de 5V, la puissance de sortie est d'environ 15W. La valeur de courant maximale du module est 4A, sous réserve de la puissance de sortie maximale, telle que 17V, le courant ne doit pas être supérieur à 2A.
7.4. Lorsque ce module est utilisé sur 3A et 35W, veuillez renforcer la dissipation thermique!!!
7.5. Le module a la fonction de protection de sous-tension d'entrée, qui est environ 4.8v par défaut (il peut être réglé), et la sortie sera automatiquement déconnectée après que la valeur soit inférieure à cette valeur (notez que la tension au port du module est inférieure au seuil de protection de sous-tension, Et lorsque le courant d'entrée est relativement important, ne pas ignorer la tension partielle sur le fil d'entrée).
