ADUM1201 Isolateur Magnétique Numérique Remplace les optocoupleurs
CATEGORIE: CARTE ARDUINO
ref: GG28800 DA
DETAILS

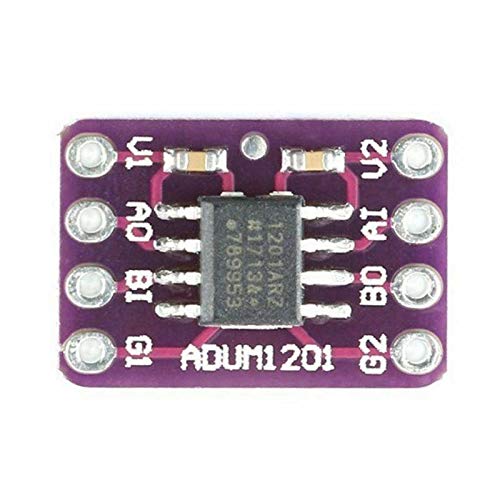

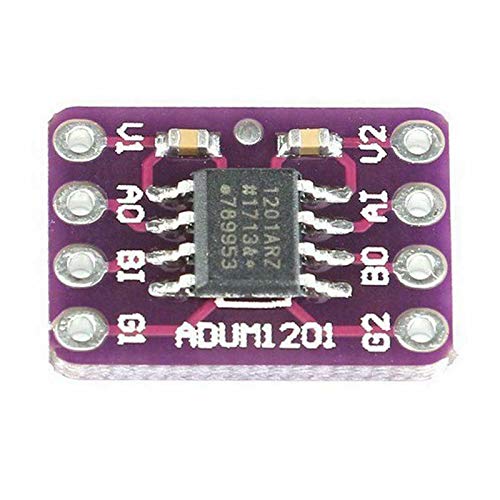

ADUM1201 est un petit module isolateur magnétique qui en fait un outil facile à ajouter à votre projet. Il est compatible avec les systèmes 5 V et 3,3 V, le module est idéal pour toute application.
Caractéristiques
- Paquet : SOIC à 8 plombs
- communication bidirectionnelle
- Température de fonctionnement : jusqu'à 105 ℃
- Vitesse de transfert : 25 Mbps
- Tension : 5 V
-
1,1 mA maximum par canal à 0 Mbps - 2 Mbps
-
3,7 mA par canal maximum à 10 Mbps
-
8,2 mA par canal maximum à 25 Mbps
-
0,8 mA par canal maximum à 0 Mbps - 2 Mbps
-
2,2 mA par canal maximum à 10 Mbps
-
4,8 mA par canal maximum à 25 Mbps
-

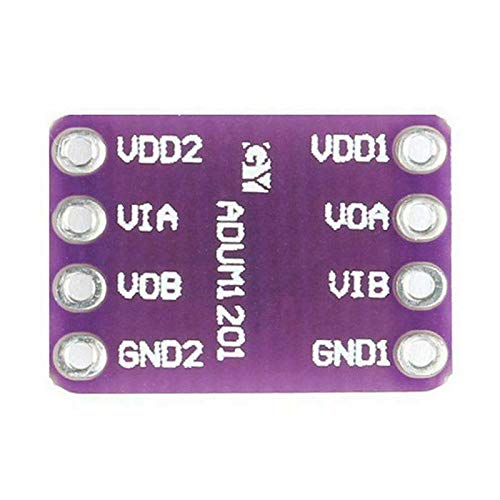

Épingles
- VDD1 - isolateur de tension d'alimentation 1.
- VOA - Une sortie logique
- VIB - Logique d'entrée B
- GND1 - une table de broches isolantes
- GND2 - table d'isolateurs de broches pour deux
- VOB - sortie logique B
- VIA - Une entrée logique
- VDD2 - isolateur de tension d'alimentation 2.
Pour plus de détails, consultez la fiche technique ci-jointe.
Taille: 22 * 10 mm
Le forfait comprend:
2 pièces ADUM1201ARZ Carte d'isolateur magnétique
Caractéristiques et détails :
* Une vitesse plus élevée peut atteindre 125 Mbps.
* Consommation d'énergie inférieure au même taux de transfert de données lorsque l'isolateur optique traditionnel 1/10, le courant de fonctionnement minimum 0,8 mA.
* Précision de synchronisation plus élevée, rejet de mode commun transitoire, le degré de correspondance entre les canaux est meilleur que l'isolateur optique traditionnel.
* Plus l'intégration est petite, plus la surface de la carte de circuit imprimé (PCB) est de 40% de l'isolateur photoélectrique traditionnel.
* Application : isolation de l'émetteur-récepteur RS-232/RS-422/RS-485
