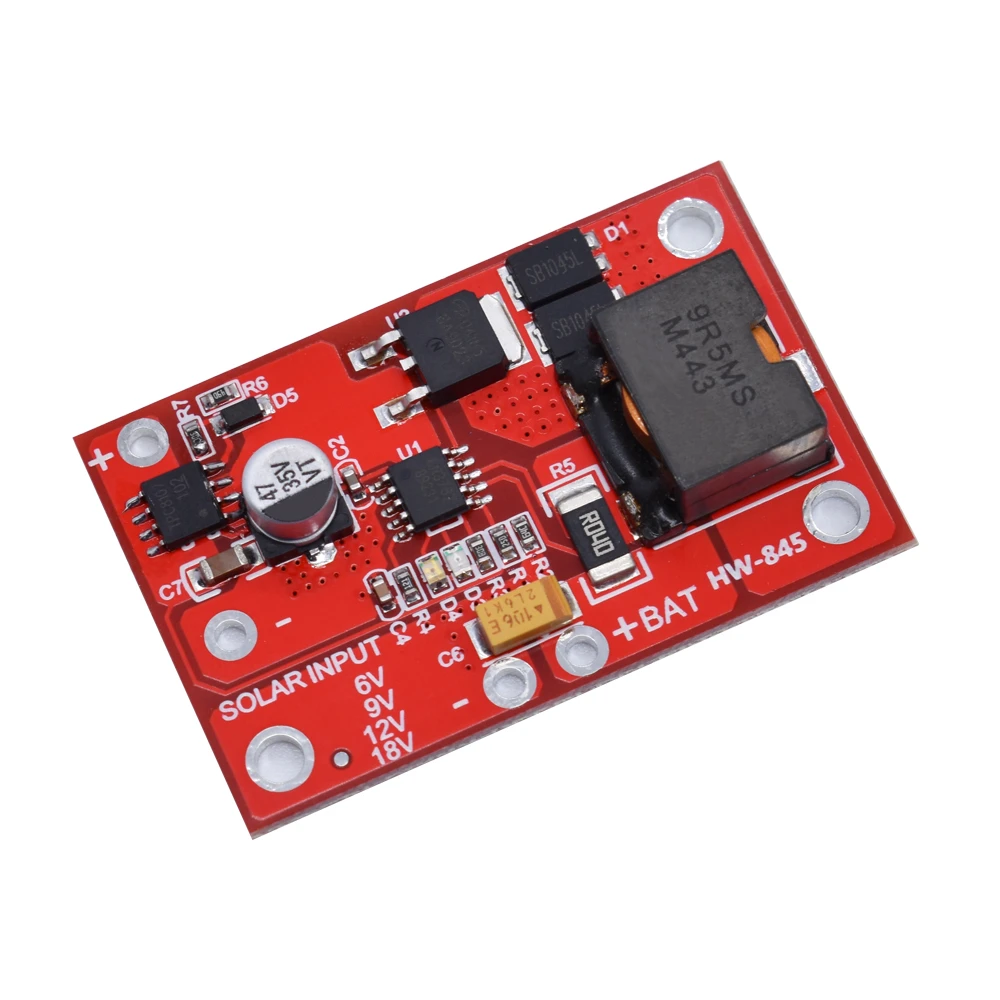

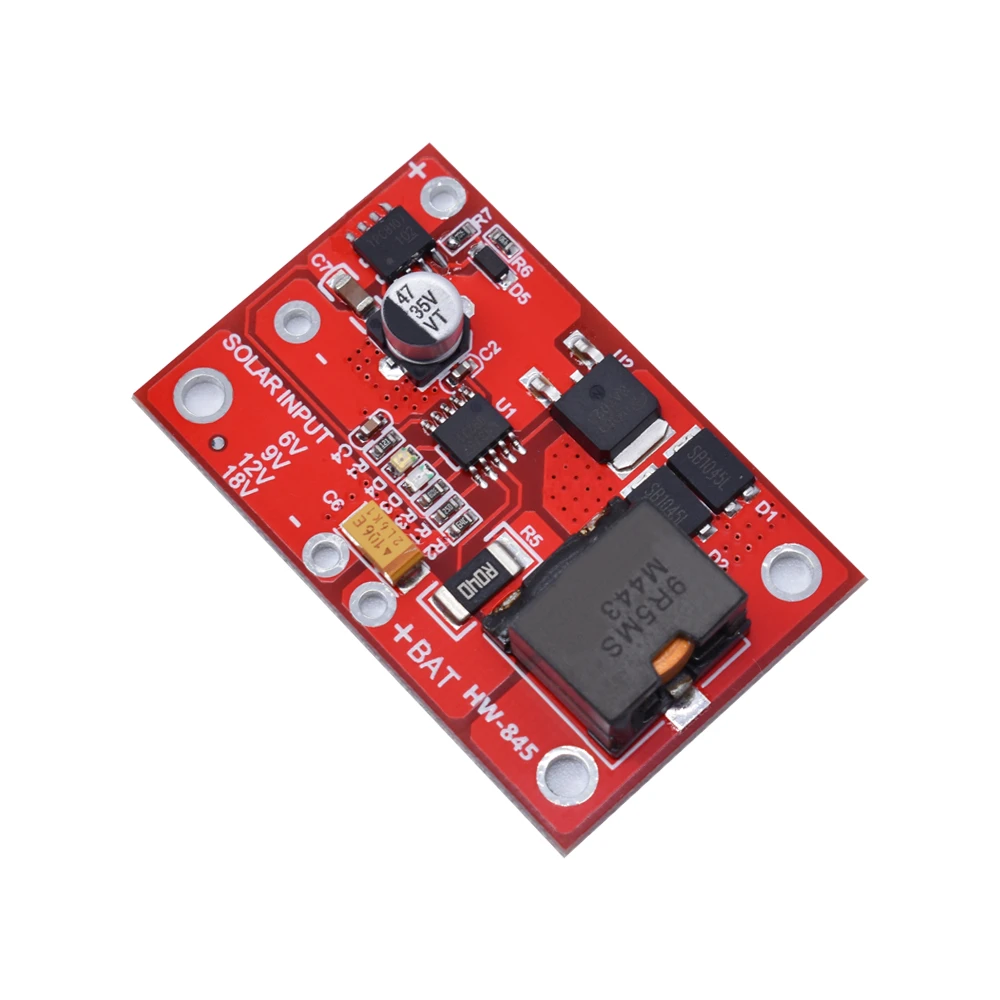

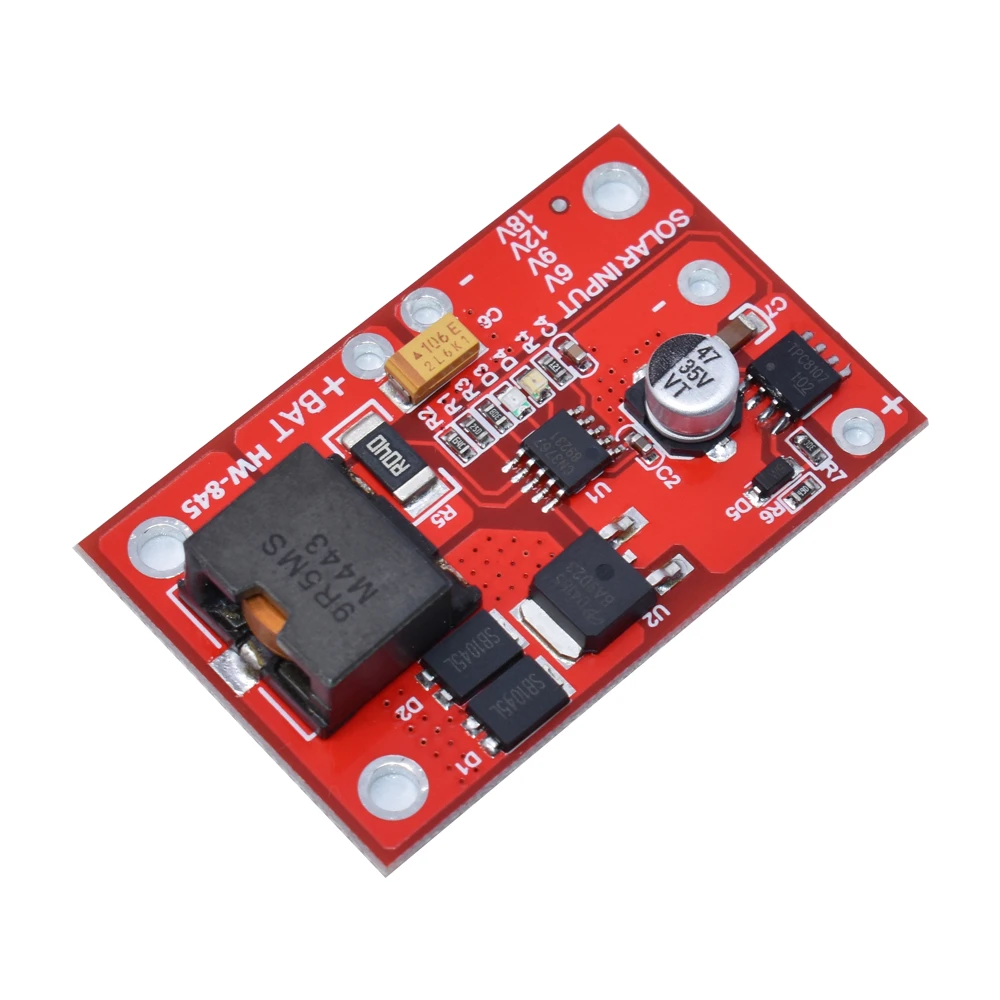

1S MPPT panneau solaire contrôleur CN3791 6V / 9V / 12V 3A

Caractéristique:

Le suivi des points de puissance maximale (MPPT) des cellules solaires vise à garantir que les cellules photovoltaïques produisent toujours une puissance maximale lorsque l'intensité lumineuse change, de manière à utiliser pleinement l'énergie solaire. En général, la fonction MPPT doit être réalisée en utilisant un convertisseur CC-CC à découpage pour maximiser le produit (puissance de sortie) de la tension de sortie et du courant de charge.

La fonction de suivi des points de puissance maximale des cellules photovoltaïques est réalisée en commutant la conversion CC-CC en mode abaisseur. Sa tension d'entrée peut atteindre 28 V, ce qui est très approprié pour les applications avec une grande différence entre la tension d'entrée et la tension de la batterie.

La description:

1. Puce de gestion de charge de suivi de puissance maximale solaire mPpt haut de gamme, avec gestion de charge à débit lent, à courant constant et à tension constante.

2. Adoptez le tube double mos de résistance interne à haute fréquence et à faible résistance interne, grande diode de courant, inducteur plat haute puissance à haut rendement, résistance de détection de courant en alliage.

3. Super grand dissipateur de chaleur en aluminium en bas pour assurer le fonctionnement stable à long terme du grand courant.

4. Méthode de charge à grande vitesse et efficace

5. Double indicateur d'état, le voyant rouge clignote et le voyant vert est toujours allumé lorsque la batterie n'est pas connectée, et le voyant rouge est allumé lorsque la batterie est en charge, et le voyant vert est allumé en même temps lorsque la batterie est complètement arrêtée .

Les fonctions:

Tension d'entrée: sélectionnez le module correspondant en fonction de la tension nominale du panneau solaire

Tension de sortie: 3,7 V nominal, batterie au lithium de tension de fin de course 42 V, gestion de charge de batterie au lithium de série unique

Courant de sortie: courant constant maximum 3A

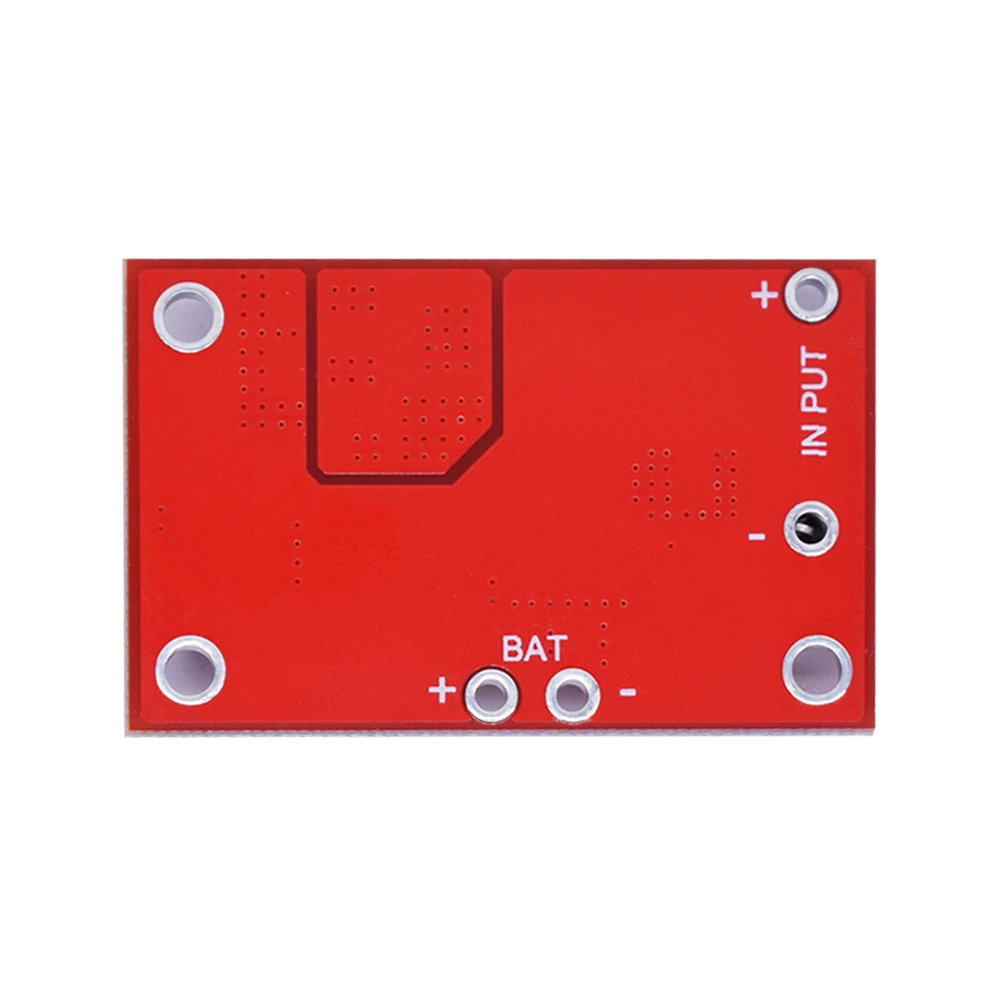

Câblage: soudage

IN +: pôle positif d'entrée

IN-: pôle négatif d'entrée (solaire)

OUT +: Batterie positif

OUT-: l'extrémité négative de la batterie

Taille: 31 * 49,5 mm

Le forfait comprend :

1 x 1S Contrôleur de panneau solaire MPPT (6V,9V ou 12V)
